実際の工場現場向け 計測グレード3Dイメージャーソリューション
INSVISION AlphaScanなどの計測グレード3Dイメージャーが、振動・照明・ほこりといった工場現場の課題を克服し、信頼性の高い品質管理を実現する仕組みをご紹介します。
序文：実験室での性能と工場現場での実態のギャップ
精密製造業において、ポータブル3Dイメージャーのメリットは明らかです。品質管理、リバースエンジニアリング、治具検証のために複雑な部品を高速かつ網羅的にデジタル捕捉できる点です。しかし、工場現場で働くエンジニアや品質管理者にとって、実際の性能は期待に及ばないことが少なくありません。
従来のハンドヘルド3Dイメージャーは管理された環境向けに設計されているため、稼働中の生産エリアの照明変動、浮遊粉塵、周囲の振動の影響で性能が低下します。実験室レベルのスペックと工場現場での信頼性の間のこのギャップがボトルネックとなり、低速な接触式CMMを使うか、不完全で信頼性の低いスキャンデータを使うかの選択を迫られることになります。
本記事では、多品種・高付加価値部品の検証ソリューションに焦点を当て、このギャップを解消するために開発された次世代3Dイメージャー技術の仕組みを解説します。
性能と導入マッピング
| 重点領域 | 判断基準 | 導入時の注意点 |
|---|---|---|
| 序文：実験室での性能と工場現場での実態のギ… | 精密製造業において、ポータブル3Dイメージャーのメリットは明らかです。品質管理のために複雑な部品を高速かつ網羅的にデジタル捕捉でき… | しかし、工場現場で働くエンジニアや品質管理者にとって、実際の性能は期待に及ばないことが少なくありません。 |
| 一般的な3Dイメージャーのワークフローと主な課題 | 大型複合材の最終検査を例に考えてみましょう。 航空宇宙 製ダクトや、鋳造製の自動車トランスミッションハウジングの場合を想定します。 | 対象部品は、稼働中のマシニングセンターに隣接する品質管理エリアの作業台に設置されています。 |
| 設計思想：環境耐性を重視したエンジニアリ… | 設計の最優先事項は、実験室での性能の最大化から、環境の影響を受けても安定した性能を発揮することへとシフトします。 | 目指すのは、繊細な光学機器ではなく、堅牢でインテリジェントな計測ツールとして機能する3Dイメージャーです。 |
| 導入：一貫性を重視したプロセス | 信頼できる工場現場でのスキャンプロセスは、体系的で再現性が高いものです。 | 部品の状態、検査のテンポ、データ出力要件に照らして確認してください。 |
一般的な3Dイメージャーのワークフローと主な課題
大型複合材製航空宇宙用ダクトや、鋳造製の自動車トランスミッションハウジングの最終検査を例に考えてみましょう。対象部品は、稼働中のマシニングセンターに隣接する品質管理エリアの作業台に設置されています。この環境には次のような特徴があります。
- 変動する周囲光：天井のエリア照明や高窓からの差し込み日光により、グレアや影が発生します。
- 粉塵による干渉：空気中に浮遊するクーラントミストやほこりが、投影された光パターンを散乱させる可能性があります。
- 環境振動：周辺機器から発生する低周波振動により、連続した画像撮影がぼやける可能性があります。
- 作業スピード：深い穴部やアンダーカット部を含めて全体を捕捉する必要があるため、オペレーターの自然な動作を許容するシステムが求められます。
こうした環境下では、従来の構造化照明システムは正常に動作しにくくなります。点群にノイズが発生したり不完全になったりするため、複数回の再スキャンが必要になります。また、熱ドリフトにより作業中にμmレベルの誤差が発生し、ISO/ASME規格に準拠した初品検査報告書の完全性が損なわれる可能性があります。結果としてサイクルタイムが長くなり、オペレーターの不満が高まるほか、データの信頼性に対する不安が残ることになります。
設計思想：環境耐性を重視したエンジニアリング
設計の最優先事項は、実験室での性能の最大化から、環境の影響を受けても安定した性能を発揮することへとシフトします。目指すのは、繊細な光学機器ではなく、堅牢でインテリジェントな計測ツールとして機能する3Dイメージャーです。業界で「現場対応型」計測と呼ばれる性能を実現するためには、データ捕捉、空間トラッキング、熱管理を同時に最適化するシステムレベルのアプローチが必要です。
導入：一貫性を重視したプロセス
信頼できる工場現場でのスキャンプロセスは、体系的で再現性が高いものです。
- 準備とターゲティング：部品を洗浄し、反射率の高い表面にはつや消しスプレーを塗布する場合があります。部品周辺と作業台自体に粘着式リファレンスターゲットのネットワークを配置します。このターゲットフィールドにより、視線が遮断されても影響を受けない安定したグローバル座標系が構築されます。

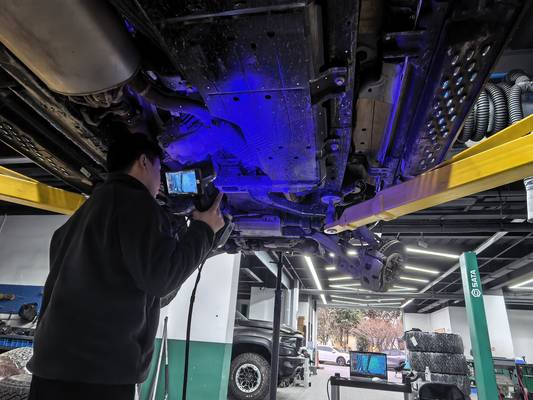

- データ捕捉：オペレーターはハンドヘルド3Dイメージャーを部品の周りで体系的に移動させ、スキャンパス間の距離と重なりを一定に保ちます。本製品の最大の特長は、オペレーターの動作が不均一だったり、スキャン中に周囲の照明条件が変化したりしても、トラッキングとデータの完全性を維持できる点です。
- 処理と位置合わせ：捕捉したデータはグローバルリファレンスフレーム内で即座に位置合わせされます。高度なアルゴリズムが真の表面形状から環境ノイズを除去するため、長時間の手動クリーニングを必要とせず、分析可能なクリーンで統合された点群を生成できます。
- 分析とレポーティング：高密度点群を公称CADモデルと直接比較します。ソフトウェアはカラーマップ化された偏差レポート、断面分析、GD&T呼び出しを生成し、実行可能な合否判定基準と詳細なドキュメントを提供します。
INSVISION AlphaScanが工場現場のニーズに応える仕組み
こうした過酷な産業環境向けに開発されたのが、 INSVISION AlphaScan 3Dイメージャーです。工場現場の課題に対応するための専用の対策が施されており、光学データと慣性計測を組み合わせたマルチセンサーフュージョンシステムを搭載しています。これにより、光学トラッキングが不安定な状況でも空間認識を維持し、スムーズにスキャンを続けることが可能です。
プロジェクターとカメラシステムは、より広範囲の周囲光条件下でも効率的に動作するようキャリブレーションされているため、暗所に制御する必要が軽減されます。さらに、内部部品とキャリブレーションモデルは熱ドリフトを最小限に抑えるよう設計されているため、通常の勤務シフト全体にわたって計測の安定性が確保されます。
これらの機能の組み合わせにより、INSVISIONは最も必要とされる場所、つまり生産ラインのすぐそばで計測グレードのデータを提供することが可能になります。
生産現場で3Dイメージャーを導入した場合の具体的な効果
環境耐性を重視して設計されたシステムを使用するオペレーターや品質チームは、ワークフローの明確な改善を実感できます。最も大きな効果は、再スキャンと手動によるデータ修正作業が大幅に削減される点です。スキャンからレポート作成までの作業を予測可能なスケジュールで進められるようになります。
エンジニアはデータに対する信頼を得られるようになり、基本的な検査だけでなく、治具の摩耗分析、レガシー部品の網羅的なデジタルアーカイブ、Industry 4.0ワークフローへの正確なデータ入力など、より高度なアプリケーションにも活用できるようになります。複雑な部品の計測サイクル全体が大幅に短縮され、3Dスキャンがリーン生産スケジュールによりシームレスに統合されます。
関連する産業シナリオへの適用可能性
汎用的な3Dイメージャーのコア要件である「非実験室環境下での信頼性の高い高精度3D捕捉」は、多数の業種に共通して求められています。
- 重機・エネルギー業界：製造ヤードや保守用ハンガーでの大型溶接構造物、タービンブレード、パイプライン部品のスキャン。
- 船舶・鉄道業界：照明やスペースの制約が大きいドライドックや保守基地での船体部分、構造部品のデジタル化。
- 型・モールド製造業界：大型木材・発泡スチロール型の検証、または機械工場現場で直接射出成形金型の検査。
- 考古学・文化財分野：変動する屋外の光・温度条件下での遺物や建造物の記録作成。
計測実験室と工場現場のギャップを埋める
ポータブル3Dイメージャーの真の価値は、定格精度が実際の使用環境で一貫して実現できて初めて発揮されます。理想的な条件から現実の外乱（振動、光、ほこり、ワークフロー）にエンジニアリングの焦点を移すことで、INSVISIONは計測実験室と世界中の工場現場の間に長年存在したギャップを埋めるツールを提供します。
ソリューションを評価する技術管理者にとって、重要な問いは「最良条件での精度はいくらか？」から「自社の工場現場でどのように性能を発揮するか？」へと変化しています。
