Scanner une pièce en 3D : technologies optiques pour le contrôle industriel
Scanner une pièce en 3D : comparez lumière structurée, laser et photogrammétrie pour choisir la technologie optique adaptée à votre contrôle qualité industriel.
Pourquoi scanner une pièce plutôt que mesurer point par point
Les contrôles dimensionnels classiques par palpage ou gabarit produisent des mesures discrètes : quelques cotes critiques sont relevées, souvent manuellement, et comparées au plan. Cette approche laisse dans l’ombre la majeure partie de la surface de la pièce.
Or les exigences des normes ISO et ASME, couplées aux tolérances géométriques (GD&T), imposent de plus en plus une vision globale des écarts de forme, de profil ou de position.
Questions fréquentes
Que faut-il vérifier pour Pourquoi scanner une pièce plutôt que mesurer point par point ?
Les contrôles dimensionnels classiques par palpage ou gabarit produisent des mesures discrètes : quelques cotes critiques sont relevées, souvent manuellement, et comparées au plan.
Que faut-il vérifier pour Les trois technologies optiques pour scanner une pièce ?
Tous les scanners 3D optiques projettent une source lumineuse sur la pièce et analysent la déformation de cette lumière pour reconstruire la surface.
Que faut-il vérifier pour 1. La lumière structurée : rapidité et résolution pour les géométries c… ?
Un projecteur émet une série de franges lumineuses (motifs codés) sur la pièce.
Scanner une pièce avec un système optique génère un nuage de points dense — plusieurs millions de points — qui épouse la surface réelle. Ce nuage, une fois maillé, se superpose au modèle CAO nominal.
Une cartographie des écarts apparaît alors, où chaque zone colorée indique si la matière est en trop ou en moins par rapport à la tolérance. Cette représentation visuelle accélère la prise de décision, documente les non-conformités et alimente les rapports d’inspection exigés par les clients.
Les trois technologies optiques pour scanner une pièce
Tous les scanners 3D optiques projettent une source lumineuse sur la pièce et analysent la déformation de cette lumière pour reconstruire la surface. La différence réside dans la nature de la source et la manière dont les caméras capturent l’information.

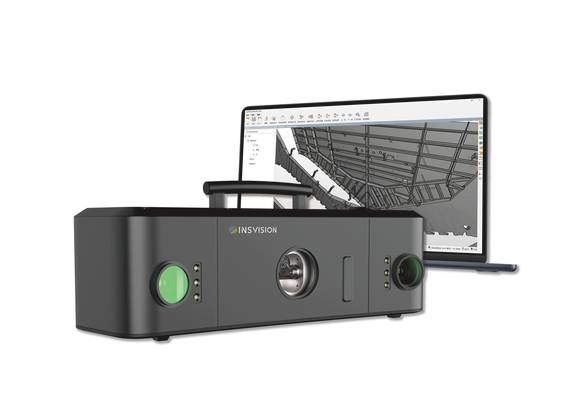

1. La lumière structurée : rapidité et résolution pour les géométries complexes
Un projecteur émet une série de franges lumineuses (motifs codés) sur la pièce. Une ou deux caméras calibrées enregistrent la déformation de ces franges. Par triangulation, le logiciel calcule les coordonnées 3D de chaque pixel visible.
La mesure est instantanée sur toute la zone éclairée, ce qui permet d’acquérir plusieurs millions de points en une fraction de seconde.
Atouts
- Très haute résolution et précision (typiquement de 0,01 à 0,05 mm selon le volume de mesure).
- Acquisition rapide, adaptée aux cadences de contrôle en ligne ou en îlot.
- Faible bruit de mesure sur les surfaces mates et claires.
Limites
- Sensible aux surfaces brillantes, transparentes ou très sombres, qui perturbent la réflexion des franges. L’application d’un spray de matage peut être nécessaire.
- La profondeur de champ est limitée par la focale du projecteur ; les pièces très profondes ou avec des contre-dépouilles exigent plusieurs prises de vue.
Cas d’usage typiques
Contrôle de pièces usinées, de pièces plastiques injectées, de composants de précision (ailettes de turbine, carters de pompe). La lumière structurée excelle pour scanner une pièce aux formes organiques ou aux détails fins, là où un palpage serait trop lent ou incomplet.
2. Le laser : robustesse et flexibilité en environnement industriel
Un faisceau laser (ligne ou point) est projeté sur la surface. Une caméra observe la trace du laser sous un angle connu. Le déplacement du faisceau — manuellement ou via un système motorisé — balaie la pièce, et chaque profil est assemblé pour former le nuage de points complet.
Atouts
- Tolère mieux les variations de luminosité ambiante et les surfaces difficiles (métal brut, pièces de fonderie).
- Permet de scanner des pièces de grandes dimensions sans perte de précision, en cumulant les passes.
- Les scanners laser portatifs offrent une grande liberté de mouvement, y compris pour des zones peu accessibles.
Limites
- La vitesse d’acquisition est généralement inférieure à celle de la lumière structurée, car le balayage est séquentiel.
- La résolution dépend de la densité des profils laser ; sur des arêtes vives, un lissage peut apparaître.
Cas d’usage typiques
Rétro-ingénierie de pièces de rechange, contrôle de tôlerie, de structures soudées, de moules et outillages. Le laser est souvent privilégié pour scanner une pièce directement en production, sans préparation de surface, même dans un atelier soumis à des vibrations ou des écarts de température.
3. La photogrammétrie : la solution pour les très grands volumes
La photogrammétrie repose sur la prise de multiples photographies d’une pièce sous différents angles. Des points de référence (cibles autocollantes ou points naturels) sont détectés et mis en correspondance entre les images.
Un calcul de triangulation photogrammétrique détermine la position 3D de chaque point, puis un maillage dense est généré.
Atouts
- Aucune limite théorique de taille : on peut scanner une pièce allant d’un moule de plusieurs mètres à une structure aéronautique complète.
- La précision globale est excellente si le réseau de points de référence est bien réparti et mesuré avec des barres d’échelle certifiées.
- Les équipements sont légers et peuvent être déployés sur site, sans structure fixe.
Limites
- Le processus est plus long : prise de vues, calcul des orientations, génération du nuage dense.
- La résolution locale est inférieure à celle d’un scanner à lumière structurée pour les petits détails.
- Nécessite un environnement bien éclairé et stable pendant la capture.
Cas d’usage typiques
Contrôle dimensionnel de grandes structures (bâtis de machine, coques de bateau, outillages d’emboutissage), relevé de sites pour l’implantation d’équipements, rétro-ingénierie de pièces de grande envergure.
Comment choisir la technologie adaptée à sa pièce
Le choix ne se résume pas à une comparaison de fiches techniques. Il dépend d’un croisement entre les caractéristiques de la pièce, l’environnement de mesure et l’usage final des données.
| Critère | Lumière structurée | Laser | Photogrammétrie |
|---|---|---|---|
| Taille typique de pièce | 50 mm à 1 m | 100 mm à plusieurs mètres | 1 m à 30 m et plus |
| Complexité géométrique | Excellente pour les détails fins | Bonne, y compris en cavité | Limitée pour les très petits détails |
| État de surface | Sensible au brillant, nécessite parfois matage | Tolère les surfaces brutes | Tolérant si texture suffisante |
| Environnement de mesure | Laboratoire ou atelier à lumière contrôlée | Atelier, conditions variables | Sur site, en extérieur possible |
| Rapidité d’acquisition | Très rapide (instantané par vue) | Modérée (balayage) | Lente (nombreuses photos + calcul) |
| Précision typique | 0,01 – 0,05 mm | 0,02 – 0,10 mm | 0,05 – 0,20 mm (selon volume) |
Dans la pratique, de nombreux ateliers combinent plusieurs technologies. Par exemple, un scanner laser portatif pour le contrôle rapide sur ligne, complété par un système à lumière structurée pour les p
