Scanner en 3D vs caméra 2D : comprendre les différences techniques

Comparez le scanner en 3D et la caméra 2D industrielle : principes de mesure, données produites et applications concrètes en métrologie et contrôle qualité.

Deux philosophies de mesure

Une caméra industrielle, qu’elle soit matricielle ou linéaire, capture une projection bidimensionnelle de la scène. Chaque pixel enregistre une intensité lumineuse ou une couleur, mais aucune information de profondeur n’est mesurée directement.

La géométrie de l’objet est interprétée à partir des contrastes, des ombres ou de repères connus, ce qui limite l’exploitation dimensionnelle à des mesures dans le plan image.

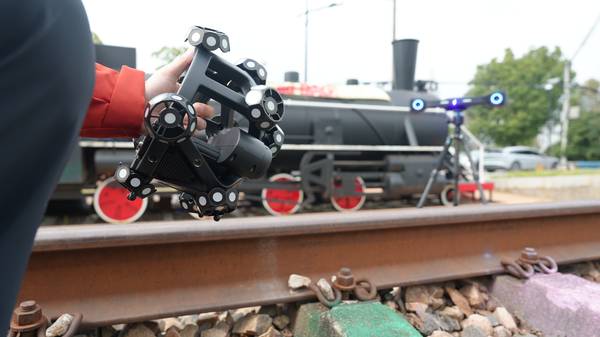

INSVISION V-track Locomotive and Railway Track 3D Scan

Flux de travail pratique

Deux philosophies de mesure — Une caméra industrielle, qu’elle soit matricielle ou linéaire, capture une projection bidimensionnelle de la scène.
Comment un scanner en 3D construit-il la profondeur ? — Plusieurs principes optiques permettent de restituer la troisième dimension.
Données 2D et données 3D : deux univers d’exploitation — La nature des données produites détermine les cas d’usage.
Où placer le curseur entre 2D et 3D ? — Une erreur fréquente consiste à opposer les deux technologies.

Un scanner en 3D, en revanche, acquiert des coordonnées spatiales (X, Y, Z) pour chaque point de la surface. Le résultat n’est pas une image plate, mais un nuage de points ou un maillage triangulé qui décrit la forme réelle de l’objet.

Cette différence change la nature des analyses possibles : comparaison à un modèle CAO, extraction de tolérances géométriques, calcul de volumes ou génération de parcours d’usinage.

Comment un scanner en 3D construit-il la profondeur ?

Plusieurs principes optiques permettent de restituer la troisième dimension. Les trois plus répandus dans l’industrie sont :

Triangulation laser : une ligne ou un motif laser est projeté sur la surface. Une caméra, positionnée avec un angle connu par rapport à la source, observe la déformation du trait. La profondeur est calculée par triangulation pour chaque point du profil. Cette méthode offre une grande précision sur des surfaces mates, mais peut être sensible aux réflexions spéculaires.
Lumière structurée : un projecteur émet une série de franges ou de motifs codés. L’analyse de leur déformation sur l’objet permet de reconstruire la topographie complète en une seule acquisition. Les scanners à lumière structurée sont rapides et conviennent aux pièces de taille moyenne, à condition de maîtriser l’éclairage ambiant.
Photogrammétrie : plusieurs prises de vue 2D d’un même objet, réalisées sous différents angles, sont combinées par corrélation de points homologues pour générer un modèle 3D. Cette technique, souvent utilisée pour de grands volumes, nécessite un recouvrement important entre les images et une calibration rigoureuse.

Chaque technologie présente un compromis entre résolution, vitesse d’acquisition et comportement face aux surfaces sombres, transparentes ou brillantes. Le choix dépend du type de pièce, de l’environnement de mesure et de la tolérance recherchée.

Données 2D et données 3D : deux univers d’exploitation

La nature des données produites détermine les cas d’usage. Un système de vision 2D excelle dans les tâches de présence/absence, de lecture de codes, de mesure de distances dans le plan ou de contrôle d’aspect. Il reste incontournable pour le guidage de robots, le tri ou l’identification.

Un scanner en 3D fournit un jumeau numérique complet. Ce livrable alimente des workflows que la 2D ne peut pas adresser :

Inspection dimensionnelle avec cartographie des écarts (carte de déviations colorée superposée au CAO) ;
Analyse de tolérances géométriques (GD&T) sur des surfaces gauches ou des volumes complexes ;
Rétroconception de pièces dont le plan n’existe plus ;
Contrôle d’usure par comparaison de nuages de points acquis à différents intervalles ;
Simulation d’assemblage et vérification des jeux fonctionnels.

Dans ces scénarios, la simple photographie ne permet ni de quantifier un défaut de forme, ni de générer un modèle CAO modifiable.

Où placer le curseur entre 2D et 3D ?

Une erreur fréquente consiste à opposer les deux technologies. En réalité, elles se complètent. Sur une ligne de production, un capteur 2D peut déclencher une acquisition 3D lorsqu’une non-conformité potentielle est détectée.

De même, un scanner en 3D peut être couplé à une caméra couleur pour associer texture visuelle et géométrie, facilitant l’interprétation des défauts par un opérateur.

Le tableau ci-dessous résume les frontières applicatives typiques.

Critère	Caméra 2D industrielle	Scanner en 3D
Nature de la donnée	Image matricielle (pixels)	Nuage de points, maillage
Information de profondeur	Absente (sauf stéréoscopie)	Mesurée directement
Applications principales	Contrôle de présence, lecture, mesure 2D	Métrologie, rétroconception, inspection de forme
Sensibilité à l’éclairage	Forte	Variable selon la technologie
Traitement des surfaces réfléchissantes	Possible avec éclairage adapté	Nécessite souvent un matage ou des filtres

Exemple concret : l’inspection premier article dans l’aéronautique

Prenons le cas d’un atelier d’usinage qui fabrique des pièces de structure aéronautiques. La première pièce de chaque série doit être validée dimensionnellement avant le lancement de la production. La méthode traditionnelle combine pied à coulisse, micromètre et machine à mesurer tridimensionnelle (MMT).

Ce processus, bien que précis, immobilise la pièce et l’opérateur pendant plusieurs heures.

L’introduction d’un scanner en 3D change la donne. En quelques minutes, l’opérateur capture l’intégralité de la géométrie sous forme de nuage de points. Le logiciel de métrologie compare automatiquement ce relevé au modèle CAO nominal et génère une carte de déviations.

Les zones hors tolérance sont immédiatement identifiées. Le gain de temps est appréciable, et la couverture de mesure est bien plus complète qu’avec un palpage point par point.

Des solutions comme celles proposées par INSVISION intègrent des algorithmes de traitement qui gèrent les surfaces difficiles — alliages brillants, composites sombres — sans nécessiter de préparation longue.

L’industriel dispose ainsi d’un rapport d’inspection traçable, exportable au format du client, et peut archiver le jumeau numérique pour de futures comparaisons d’usure.

Idée reçue : « un scanner 3D, c’est juste une caméra plus chère »

Cette simplification masque la réalité physique de la mesure. Une caméra enregistre une projection ; un scanner en 3D reconstruit une surface par calcul de coordonnées spatiales. La différence n’est pas une question de prix, mais de finalité métier.

Investir dans un scanner en 3D se justifie dès que l’on a besoin de quantifier une forme, pas seulement de la voir.

De plus, la précision d’un scanner en 3D métrologique est vérifiée selon des normes comme la VDI/VDE 2634 ou l’ISO 10360, avec des artefacts de référence traçables. Une caméra 2D, même de haute résolution, ne fournit pas de certificat de précision volumétrique.

En résumé

Comprendre la distinction entre imagerie 2D et numérisation 3D aide les équipes qualité, méthodes et R&D à choisir l’outil adapté à chaque problème. La caméra 2D reste le capteur de prédilection pour les contrôles rapides dans le plan image.

Le scanner en 3D intervient lorsque la géométrie réelle doit être confrontée à une spécification dimensionnelle, ou lorsqu’un double numérique est nécessaire pour la simulation, la fabrication additive ou la maintenance prédictive. Les deux technologies cohabitent dans l’usine connectée, et leur complémentarité est
