Industrielle 3D-Scanner: Funktionsweise, Anwendungen und Auswahlkriterien für die Fertigung
Industrielle 3D-Scanner erfassen Bauteilgeometrien berührungslos und liefern präzise 3D-Daten für Qualitätsprüfung, Reverse Engineering und Fertigungsentscheidungen.
Was ist ein industrieller 3D-Scanner?
Ein industrieller 3D-Scanner ist ein berührungsloses Messsystem, das die geometrische Oberfläche eines Objekts erfasst und daraus ein digitales, dreidimensionales Modell – meist als Punktwolke oder polygonales Netz – generiert.
Im Gegensatz zu Consumer-Geräten sind industrielle Systeme auf Wiederholgenauigkeit, Messgeschwindigkeit und Robustheit unter Werkshallenbedingungen ausgelegt.
Das grundlegende Prinzip basiert oft auf strukturierter Lichtprojektion. Dabei projiziert der Scanner ein definiertes Lichtmuster (z.B. blaue oder weiße Streifen) auf das Messobjekt. Eingebaute Kameras erfassen die Verzerrung dieses Musters durch die Objektkontur.
Durch trianguläre Berechnungen werden aus diesen 2D-Bildern präzise 3D-Koordinaten für Millionen von Punkten abgeleitet.
Schlüsselfaktoren: Genauigkeit, Geschwindigkeit und Datenintegrität
Die Leistung eines 3D-Scanners wird durch mehrere Faktoren bestimmt, die je nach Anwendung priorisiert werden müssen:
- Messgenauigkeit und -auflösung: Die Genauigkeit (oft in Mikrometern angegeben) definiert die Abweichung des digitalen Modells vom realen Objekt. Die Auflösung beschreibt den kleinsten noch erfassbaren Detailgrad. Für metrologische Aufgaben ist eine kalibrierte, verifizierte Genauigkeit unverzichtbar.
- Erfassungsgeschwindigkeit und -bereich: Die Geschwindigkeit, mit der Punkte erfasst werden, und die Größe des einzelnen Erfassungsfeldes bestimmen die Effizienz bei der Digitalisierung großer oder vieler Bauteile.
- Oberflächenkompatibilität: Herausforderungen stellen glänzende, dunkle oder transparente Oberflächen dar. Professionelle Systeme nutzen Techniken wie phasenverschobene Musterprojektion oder optionales Antireflex-Pulver, um auch diese Materialien zuverlässig zu erfassen.
- Datenausgabe und Software: Die eigentliche Wertschöpfung liegt in der Auswertung. Die Software muss Punktwolken verarbeiten, auf Referenzgeometrie (CAD) abgleichen, Soll-Ist-Vergleiche mit Farbabweichungsdarstellungen erstellen und GD&T-Analysen (Geometrische Dimensionierung und Tolerierung) ermöglichen.
Abgrenzung zu anderen Messtechniken
3D-Scanner ergänzen oder ersetzen etablierte Verfahren, je nach Anforderung:
| Verfahren | Prinzip | Typische Stärken | Typische Grenzen |
|---|---|---|---|
| Koordinatenmessgerät (KMG) | Taktil, punktförmige Abtastung | Sehr hohe Einzelpunktgenauigkeit, etablierter Standard | Langsam, nur Einzelpunkte, erreichbare Punkte begrenzt |
| Industrieller 3D-Scanner | Optisch, berührungslose Flächenerfassung | Schnelle, vollflächige Datenerfassung, hohe Punktdichte | Empfindlich gegenüber Umgebungslicht, Oberflächeneigenschaften |
| Lasertracker | Optische Interferometrie, Einzelpunkt- oder Scan-Modus | Sehr hohe Genauigkeit über große Distanzen (>10m) | Komplexe Handhabung, hohe Kosten, für kleine Teile oft overkill |
Einsatzgebiete und Grenzen der Technologie
Gut geeignet ist die 3D-Scantechnologie für:

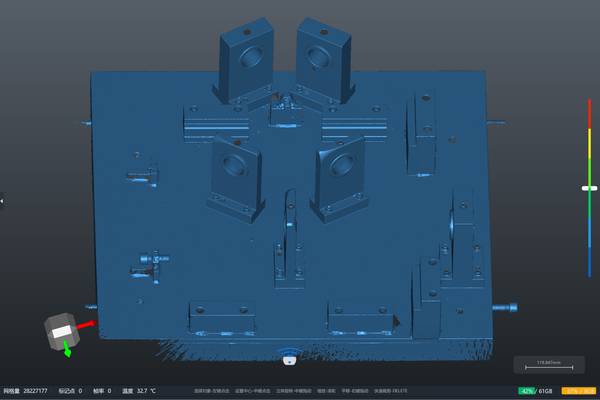

- Erstmusterprüfung (FAI) & Soll-Ist-Vergleich: Vollflächige Analyse von Gussteilen, Spritzgussteilen oder Blechformteilen gegen das CAD-Modell.
- Reverse Engineering: Digitalisierung bestehender Bauteile ohne Zeichnung für Rekonstruktion, Reparatur oder Weiterentwicklung.

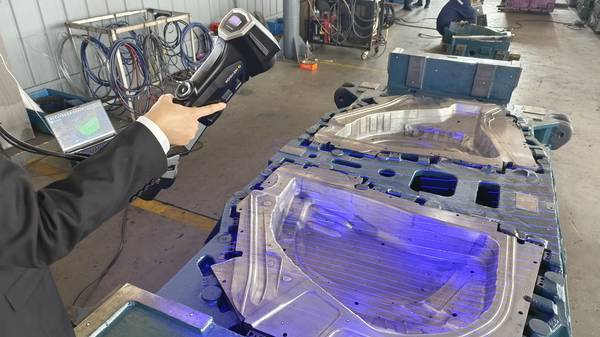

- Verschleiß- und Verformungsanalyse: Dokumentation von Veränderungen über die Zeit, z.B. an Werkzeugen, Turbinenschaufeln oder im Fahrzeugbau.

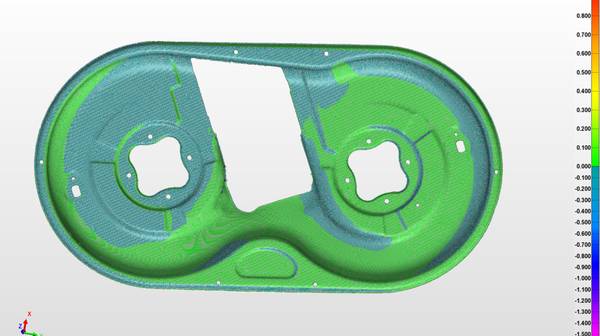

- Digitale Dokumentation & Qualitätssicherung: Erstellung von Inspektionsberichten mit farbcodierten Abweichungskarten.
Weniger geeignet oder nur mit Einschränkungen ist sie für:
- Die Messung von Innenmerkmalen tiefer Bohrungen oder Hohlräume (eingeschränkte Sichtlinie).
- Hochpräzise Messungen im sub-mikrometrischen Bereich, wie sie in der Halbleiterfertigung benötigt werden.
- Direkte, traceable Messungen ohne entsprechende Systemkalibrierung und Zertifizierung nach metrologischen Standards.
Vor einer Investition sollten Sie folgende Fragen klären:
- Welche Genauigkeit ist erforderlich? Orientieren Sie sich an den Toleranzen Ihrer Zeichnungen (z.B. ±0,05 mm).
- Wie groß und komplex sind die typischen Bauteile? Bestimmt den benötigten Messbereich und möglicherweise den Einsatz von Drehtischen oder Robotern.
- Welche Oberflächen dominieren? Glänzend, matt, dunkel? Dies beeinflusst die Wahl der Scantechnologie und eventuell benötigten Hilfsmittel.
- Wie soll die Datenauswertung integriert werden? Muss die Software mit bestehenden CAD/CAM/PLM-Systemen kompatibel sein?
- Ist eine normative Zertifizierung notwendig? In regulierten Branchen (Automobil, Luftfahrt, Medizin) sind kalibrierte Systeme nach Standards wie PTB oder VDI/VDE 2634 oft vorgeschrieben.
Die Positionierung von INSVISION in diesem Technologieumfeld
INSVISION entwickelt 3D-Scanner-Systeme, die auf robuste, wiederholgenaue Messungen in industriellen Umgebungen ausgelegt sind. Der Fokus liegt auf einer zuverlässigen Datenbasis für qualitätskritische Entscheidungen.
Die Hardware ist für den Einsatz in der Fertigungshalle konzipiert, während die Software-Workflows auf gängige Inspektionsaufgaben wie Soll-Ist-Vergleiche und Form- & Lagetoleranzanalysen zugeschnitten sind.
Für Anwender, die metrologisch traceable arbeiten müssen, sind die INSVISION-Systeme mit entsprechenden Kalibrierzertifikaten verfügbar. Die Software ist entwickelt worden, um relevante Industriestandards zu erfüllen, was sie für kalibrierungspflichtige Messaufgaben in regulierten Branchen qualifizieren kann.

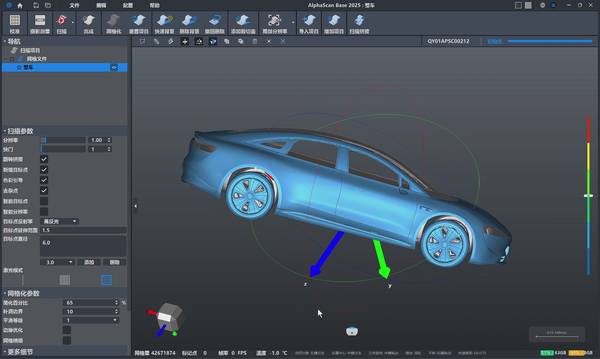

Kommerzielle Installationen in über zwanzig Ländern umfassen Anwendungen wie die Prüfung von Karosseriebauteilen in der Automobilindustrie oder die Analyse von Verschleiß an Komponenten in der Luftfahrt.
Häufige Fragen und Missverständnisse
F: Kann ein 3D-Scanner mein taktiles KMG ersetzen?
A: Nicht unbedingt ersetzen, sondern ergänzen. Ein Scanner erfasst flächig und schnell, ein KMG misst bestimmte Punkte mit höchster referenzierbarer Genauigkeit. Die Kombination beider Datenquellen ist oft der optimale Weg.
F: Ist die Genauigkeit des Scanners die einzige wichtige Kennzahl?
A: Nein. Die Messunsicherheit und die Wiederholgenauigkeit unter realen Bedingungen sind für industrielle Anwendungen häufig entscheidender als der theoretische Spitzenwert. Fragen Sie nach verifizierten Tests gemäß VDI/VDE 2634.
F: Funktioniert die Technologie auch bei schwarzen, glänzenden Teilen?
A: Moderne Scanner mit leistungsstarker Projektion und adaptiven Algorithmen bewältigen viele schwierige Oberflächen. In Extremfällen kann ein temporäres Antireflex-Pulver notwendig sein, das rückstandsfrei entfernt wird.
F: Brauche ich spezielles Personal für den Betrieb?
A: Die Bedienung ist heute deutlich vereinfacht. Für die zielführende Auswertung der Daten, insbesondere bei komplexen Analysen, sind jedoch Grundkenntnisse in Messtechnik und 3D-Datenverarbeitung vorteilhaft.
Zusammenfassung
Industrielle 3D-Scanner sind leistungsstarke Werkzeuge zur Digitalisierung physischer Assets. Ihr Erfolg im Einsatz hängt von der klaren Definition der Messaufgabe, dem Verständnis der technischen Grenzen und der Auswahl eines Systems ab, das Genauigkeit, Robustheit und praktische Workflows vereint.
Technologieanbieter wie INSVISION adressieren diesen Bedarf mit Systemen, die von der Werkshalle bis zum kalibrierten Messlabor skalierbare Lösungen bieten. Der Schlüssel liegt darin, die Technologie nicht als isoliertes Gerät, sondern als integralen Bestandteil eines digitalen Qualitätsmanagementsystems zu betrachten.
