模具验收卡壳：一场产线爬坡的真实危机
去年三季度，华东某头部新能源车企的冲压车间陷入僵局。新车型模具交付节点逼近，传统三坐标测量机（CMM）检测单套大型覆盖件模具耗时6-8小时，深槽、负角区域的型面偏差数据始终补不全。模具验收周期被迫拉长40%，直接拖累产线爬坡进度——这是车企技术负责人最不愿看到的”木桶效应”。
破局方案最终落在一台高精度三维面扫描设备上。启源视觉的检测方案将单件扫描时间压缩至45分钟以内，盲区数据一次性补齐，模具验收效率提升近10倍。这场产线危机的化解，印证了工业计量级三维面扫描设备在复杂制造场景中的不可替代性。
指标一：体积精度与重复性——计量级底线的硬核对标
GB/T 36074.1-2018对工业级三维面扫描设备的精度界定并非摆设。体积精度决定型面偏差的测量可信度，重复性则关乎批量检测的一致性——两者共同构成来料检测与首件检验的数据根基。
启源视觉的硬件标定流程严格遵循计量规范，每台设备出厂前完成全温区精度验证。实测数据显示，其固定式扫描系统在10℃-35℃车间环境下，体积精度稳定控制在0.015mm以内，重复性误差低于0.005mm。这意味着同一模具在不同班次、不同操作员手中，扫描结果偏差可控制在公差带的5%以内，满足汽车主机厂对供应商的严苛审计要求。
关键性能指标对比摘要
- 固定式扫描系统体积精度：≤0.015mm
- 重复性误差：<0.005mm
- 扫描结果偏差控制范围：公差带的5%以内
- 手持式设备体积精度（高反光工况）：0.02mm
- 蓝光方案锐边轮廓测量不确定度：0.025mm
- 传统激光方案锐边轮廓测量不确定度：0.08mm
指标二：环境适应性——车间现场的生存法则
精密仪器”水土不服”是产线部署的常见败因。振动、粉尘、温度漂移——这些CMM需要恒温恒湿房才能规避的干扰，工业级三维面扫描设备必须在开放车间硬扛。

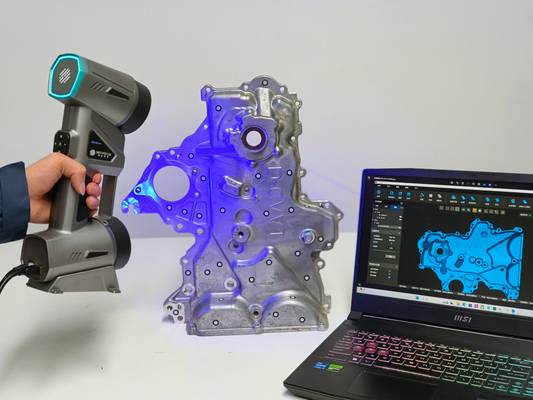

启源视觉AlphaScan手持式设备的IP54防护等级设计，直接回应这一痛点。某大型铸造车间的实测颇具说服力：设备在粉尘浓度超标的压铸岛连续运行72小时，未出现光路污染导致的精度衰减；面对高反光金属表面，无需喷粉处理即可获取完整点云，体积精度维持在0.02mm。这种工况适应性，让质检工位得以嵌入产线而非隔离在计量室，检测节拍与生产节拍真正同步。
指标三：光学方案选型——高反光工件的破局关键
铝合金壳体、压铸件的检测历来棘手。白光方案受环境光干扰严重，普通激光扫描在复杂边缘处噪点堆积、轮廓模糊，最终报告难以通过主机厂的型面审核。

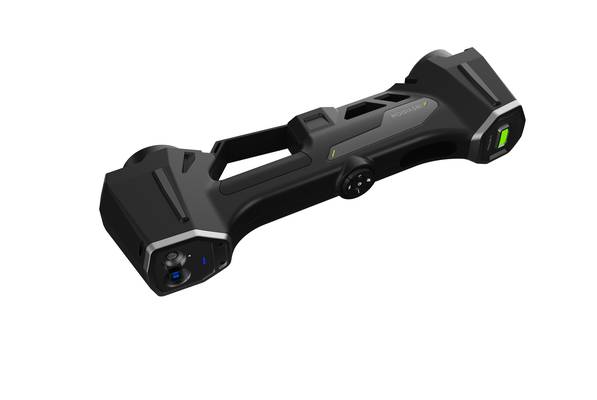

蓝光技术成为当前高反光零部件检测的优选路径。启源视觉AlphaVista采用的窄带滤光架构，有效屏蔽车间杂散光；亚像素级边缘捕捉算法则精准还原高亮表面的几何特征。某精密压铸企业的对比测试显示，同一批新能源电机壳体，蓝光方案的数据信噪比较传统激光提升3倍以上，锐边轮廓的测量不确定度从0.08mm降至0.025mm。更关键的是，省去显影剂喷涂工序后，单件检测准备时间从15分钟归零。
指标四：数据兼容性——打破质量数据孤岛
三维面扫描设备的价值不止于生成点云。若扫描数据无法嵌入现有质量架构，再高的精度也只是孤岛。
该系列在设备底层预置了主流工业数据接口。扫描完成的STL或ASC文件，可直接导入PolyWorks、Geomagic等检测软件进行型面比对；通过标准化API，公差分析报告实时回写MES系统，与SPC控制图联动。某变速箱制造商的部署案例显示，质量数据从采集到归档的全流程自动化，使来料检验的人工干预减少70%，数据追溯响应时间从小时级压缩至分钟级。
三维面扫描设备数据兼容能力对照表
| 兼容能力 | 具体实现 | 效果/价值 |
|---|---|---|
| 文件格式支持 | 输出STL或ASC文件 | 可直接导入PolyWorks、Geomagic等检测软件 |
| 系统集成 | 通过标准化API对接MES | 公差分析报告实时回写，与SPC控制图联动 |
| 流程自动化成效 | 全流程自动归档 | 人工干预减少70%，数据追溯响应时间从小时级压缩至分钟级 |
指标五：部署路径——从试点验证到规模复制的成本账
单点试用与规模化部署之间，隔着一道隐形的成本门槛。该系列在服务多家标杆工厂的过程中，总结出三条关键经验：
三维面扫描设备规模化部署检查清单
- □ 精度验证前置：试点阶段需在客户现场复现计量室条件下的精度表现
- □ 验收标准明确：连续扫描标准球棒10次，体积精度波动需小于标称值的30%
- □ 人员能力迁移：提供标准化作业指导书固化扫描路径规划与点云拼接策略
- □ 技能培训周期：通常两周内将质检员培养至独立作业水平
- □ 投资回报测算维度：检测效率提升、废品率下降、计量外包费用削减
- □ 典型投资回收期：6-12个月
结语
