结构光三维扫描仪正在改写汽车零部件质检规则
CMM的瓶颈：当精度遇上节拍 汽车Tier1供应商的质检车间里，三坐标测量机（CMM）仍在运转，但产线经理的焦虑却在累积。一台发动机缸体的型面检测，测头需完成数千次触发式采样，换向、回退、再逼近——单件耗时动辄两三小时。GB/T 1184对形位公差的管控要求越来越严，而CMM的"单点触发"模式却像一道无形的节拍器，锁死了产线提速的空间。 更棘手的是柔性问题。新品导入时，夹具重新标定...
CMM的瓶颈：当精度遇上节拍
汽车Tier1供应商的质检车间里，三坐标测量机（CMM）仍在运转，但产线经理的焦虑却在累积。一台发动机缸体的型面检测，测头需完成数千次触发式采样，换向、回退、再逼近——单件耗时动辄两三小时。GB/T 1184对形位公差的管控要求越来越严，而CMM的”单点触发”模式却像一道无形的节拍器，锁死了产线提速的空间。
更棘手的是柔性问题。新品导入时，夹具重新标定、测头路径重编，调试周期以天计；深色橡胶密封件、高亮镀铬饰条的反光干扰，让接触式测量也无从下手。当自动化产线以分钟级节拍推进时，质检环节却卡在小时级，这道鸿沟倒逼企业寻找替代方案。结构光三维扫描仪的出现，为这一困境提供了新的解决思路。
结构光技术：从实验室到计量级现场
非接触式光学测量的突破，让结构光三维扫描仪成为工业质检的新选项。其技术内核在于：通过投射特定编码的光栅图案，由双相机捕捉形变，以三角测量原理重建三维点云。0.02mm的精度等级、百万级点云密度、全场一次性捕获——这些参数意味着复杂曲面的型面偏差可被完整量化，而非CMM式的离散采样。
启源视觉的迭代方向很清晰：让结构光方案从”可用”走向”好用”。针对汽车行业的深色注塑件、高亮金属件，其光路系统优化了多频相移算法，多数场景下免喷粉即可成像；设备架构对标GB/T 39798-2020《工业三维扫描通用技术规范》，在精度验证、环境适应性、数据接口等维度满足计量级要求。对采购决策者而言，这意味着国产设备在性能逼近进口品牌的同时，将售后响应周期和备件成本压至可控区间。
结构光三维扫描仪关键参数与能力对比
| 特性 | CMM（传统） | 结构光三维扫描仪 |
|---|---|---|
| 测量方式 | 接触式单点触发 | 非接触式全场捕获 |
| 单件检测耗时 | 动辄两三小时 | 分钟级（如62分钟 vs 186分钟） |
| 点云密度 | 离散采样 | 百万级点云密度 |
| 典型精度 | 依赖GB/T 1184标准 | 0.02mm精度等级 |
| 适用表面 | 受反光/材质限制小（但需接触） | 经优化后可测深色/高亮件（免喷粉） |
AlphaScan手持方案：把计量室搬到工位旁

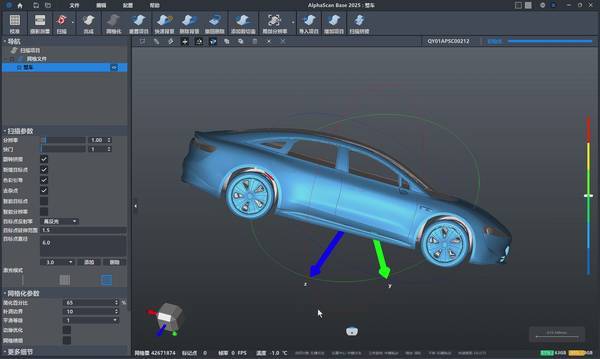

产线末端的来料检测，传统流程是：叉车转运→吊装上架→恒温等待→CMM测量。启源视觉AlphaScan手持式结构光三维扫描仪试图压缩这一链条。1.2kg的机身重量、无线数据传输、内置惯性导航的实时拼接——操作人员可直接在机加线旁对毛坯件进行首件检验，无需标记点，无需固定工位。
某变速箱壳体供应商的应用场景颇具代表性：工件重逾80kg，以往转运至CMM需占用行车和专职人员，单次往返40分钟；改用AlphaScan后，质检员携设备至工位，5分钟完成全尺寸扫描，点云与CAD模型自动比对，公差带超差区域以色谱直观呈现。这种”即拿即扫”的作业模式，实质是将计量能力下沉到制造现场，减少在制品积压，压缩问题响应周期。
AlphaScan手持扫描适用条件检查清单
- □ 工件可在产线旁直接测量，无需转运
- □ 无需喷粉或表面预处理
- □ 无需粘贴标记点
- □ 操作人员可单人携带设备作业
- □ 扫描结果支持与CAD模型自动比对
AlphaVista蓝光系统：攻克高反光件的成像盲区

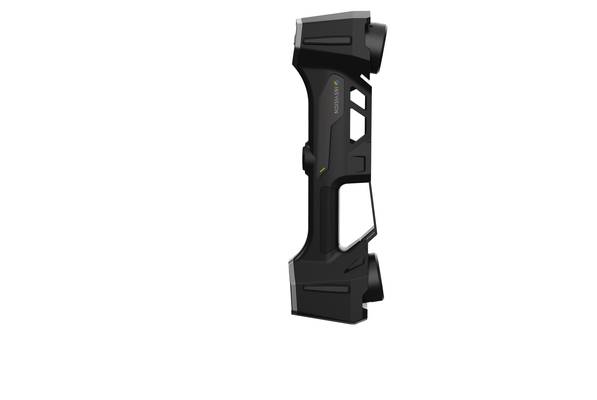

航空发动机叶片、精密注塑模具的检测，长期受困于表面反光造成的相位解包裹失败。启源视觉AlphaVista蓝光三维扫描仪采用450nm窄带光源配合偏振滤光，将环境杂散光抑制在阈值以下。对镜面粗糙度Ra0.4的模具型腔，无需哑光处理即可获取完整点云；0.01mm的重复性精度，支撑叶片前缘微特征的几何量溯源。
这一技术特性直接关联到工艺闭环。模具车间可将扫描数据反馈至CAM环节，修正电极补偿值；航空零部件供应商则能以非接触方式完成叶身型面的100%全检，替代传统的样板比对。在国产替代语境下，这类设备的导入不仅是对进口CMM的补充，更是在特定场景下的能力升级。
高反光件扫描作业流程步骤
- 使用450nm窄带蓝光光源配合偏振滤光抑制杂散光
- 对镜面粗糙度Ra0.4的模具型腔直接扫描，无需哑光处理
- 获取完整点云数据，确保叶片前缘等微特征被精确捕获
- 将扫描数据反馈至CAM系统，修正电极补偿值
- 或用于航空零部件100%全检，替代样板比对
实测验证：效率与精度的再平衡
华东某汽车Tier1供应商的导入案例提供了量化参照。该企业的复杂结构件此前依赖两台进口CMM，双班运行仍无法满足产能爬坡，且接触式测头的力控偏差导致偶发性误判。
引入启源视觉结构光三维扫描仪后，检测流程重新拆分：关键基准尺寸由CMM保留，型面轮廓与形位公差改由结构光方案覆盖。实测数据显示：单件检测周期从186分钟降至62分钟，效率提升3倍；非接触测量消除了测头半径补偿和人为找正误差，误判率由4.2%降至1.7%。按年产30万件测算，设备投资回收期控制在14个月以内。
这一案例的启示在于：结构光三维扫描仪并非CMM的彻底替代者，而是在效率与精度之间建立新的平衡点。对采购决策者而言，评估的核心维度已从”能否测准”转向”能否融入产线节拍”——这正是国产设备厂商当前的发力点。
华东汽车Tier1供应商实测关键数据摘要
- □ 单件检测周期：186分钟 → 62分钟（效率提升3倍）
- □ 误判率：4.2% → 1.7%
- □ 年产量：30万件
- □ 设备投资回收期：≤14个月
- □ 检测策略：关键基准尺寸保留CMM，型面与形位公差由结构光覆盖
