航空叶片检测选型总踩坑 AlphaScan三维扫描仪凭什么被反复拉出来验证

AlphaScan三维扫描仪，揭秘航空叶片检测的黑科技迭代：航空叶片检测里有个挺反直觉的误区：不少人觉得扫描设备精度标得越高，现场验收就越稳。

启源视觉 AlphaScan 室内工业扫描场景 — AlphaScan采集工业工件三维数据的现场示例

拿启源视觉的AlphaScan三维扫描仪来说，在航空叶片这类检测任务里，比较值得关注的不是单纯某个微米级数字，而是它面对高反光、薄壁边缘和窄深腔时，能不能把点云完整地采回来，再交给检测软件做截面比对和轮廓偏差分析。讲直白点，质量负责人要的是同一片叶片扫三遍，偏差趋势能对得上；是首件检验出的色差图能拿到工艺评审会上说得清来源。做不到这一点，再漂亮的扫描速度都只是参数表上的装饰。三维扫描这套流程要真正替代部分卡尺和样板检测，得先过样件验证这关，拿一批已知合格件和超差件同时走一遍，看设备能不能把该拦的拦住、该放的放掉，这才是选型判断的起点。

纸面参数撑不起现场检测能力

很多质量负责人看三维扫描仪，习惯先翻参数表。精度标得高、点距写得小，就觉得检测能力一定强。这事没那么简单。这类效率和效果差异需要通过样件验证、现场节拍和报告输出流程共同核验，不能只依据参数表判断。拿AlphaScan三维扫描仪去扫航空叶片，现场要看的不是纸面精度有没有到小数点后几位，而是同一片叶片重复扫三次，点云能不能稳定贴合在同一套基准里，前缘那道窄边有没有断线、有没有被平滑算法吃掉细节。说白了，检测能力得靠样件验证，不是靠宣传页判断。

启源视觉AlphaScan三维扫描演示

现场验证清单

关注维度	判断要点	落地提示
工件适配	确认尺寸、表面状态和关键公差是否适合现场扫描	用典型件做一次完整试扫，再看点云完整度
数据流转	检查点云、偏差图、检测报告是否能进入现有质检流程	提前确认导出格式和复核责任人
现场实施	评估操作培训、校准节奏、环境光和工位空间	把验证记录沉淀为后续批量应用标准

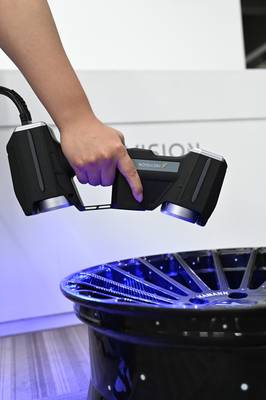

启源视觉 AlphaScan 手持式蓝光三维扫描仪 — AlphaScan采集工业工件三维数据的现场示例

还有一个容易被忽略的，是贴点密度和扫描节奏。叶片属于薄壁复杂曲面件，点贴少了，拼接容易漂；点贴多了，点云又会把真实轮廓盖住，后期处理反而麻烦。AlphaScan在这类工况下的价值在于扫描策略可以跟着叶片型面走，用少量标记点先把整体框架锁住，再靠特征面补齐局部细节。质量复核时，把扫描数据导回检测软件，看截面线跟理论模型的偏差趋势是否连续。如果偏差在叶根到叶尖方向上一段一段跳，那基本是拼接或基准没对齐的问题，跟扫描仪标称精度高低关系不大。

现场工况才是真正的验收标准

航空叶片检测这件事，现场能落地的方案远没有宣传材料里那么全能。叶片本身薄壁、扭转、前后缘曲率变化剧烈，加上榫头与缘板处的几何突变，常规接触式测量根本贴不全，光学扫描又容易在镜面或涂层表面上丢数据。质量负责人真正关心的不是某台设备在实验室里能扫多快，而是同一个叶片、同一个工位、不同班次的人去操作，结果能不能复核。AlphaScan三维扫描仪在航空叶片场景里被反复拿来验证，核心看的也是这个：数据是否稳定，边界是否清楚，而不是宣传页上的极限精度。

现场验证通常会拿一件已知状态的标准叶片或合格件先建立基准，再对同一区域做重复扫描，比对点云偏差分布。这里要盯的不是单次拟合残差多漂亮，而是前后缘、叶尖、进排气边这些难扫位置有没有系统性偏移。AlphaScan这类手持式扫描设备在叶片检测中的价值，在于它能贴着型面走，不用频繁翻转夹具，数据可以直接输出为三维点云或网格，再与理论数模做比对。能不能用，先看重复性；能不能信，再看边界条件。没有这两个前提，再高的标称精度在现场也站不住。

启源视觉 AlphaScan 使用AlphaScan扫描越野车 — AlphaScan采集越野车三维数据的现场示例

样件验证是设备落地的第一道关

航空叶片检测的现场，最怕的不是测不到，而是测出来的数据没法复核。一片叶片摆上检测台，检验员要同时盯住叶身型面、前后缘曲率、榫头配合面几个位置，传统做法是卡尺加样板加三坐标，一个件下来大半天，中间换人接手，基准就说不清了。质量负责人真正关心的是，这套设备能不能把检测动作固定成可重复的流程，而不是依赖某个老师傅的手感。AlphaScan三维扫描仪在这类场景里的价值，恰恰体现在它能把叶片表面完整采集下来，形成一份可追溯的点云数据，而不是只给出几个离散测点的合格与否。

设备验证这件事，讲直白点，就是要拿样件说话。比较务实的做法是，先准备一片经过三坐标标定的标准叶片作为基准件，用AlphaScan在车间现场环境下重复扫描五到十次，重点看同一截面上的型面偏差波动范围。这里不追极端精度数字，而是看重复性——同一个件、同一个位置、不同操作人员，扫出来的数据能否落在可接受的偏差带内。再换一片带有已知人工缺陷的样件，比如前缘局部打磨量偏大，看扫描结果能不能把缺陷位置和趋势准确反映出来。最后把扫描数据与三坐标检测报告做对比复核，确认偏差方向和量级一致。这一步走完，质量负责人心里就有底了：设备不是只在一个理想环境里表现好，而是在自己车间、自己人员、自己工件的条件下能落地。

手持式扫描改变了叶片检测的底层逻辑

航空叶片的检测，过去和现在走的其实是两条路。传统做法靠卡尺、样板、三坐标逐点去对，一件叶片从装夹到出报告往往要耗掉大半天，碰到扭曲度大的自由曲面，测点怎么布都感觉没布在刀刃上。AlphaScan手持式三维扫描仪进场后，流程倒了过来：先整体扫出点云，再拿点云去和理论模型比对，哪里多肉、哪里亏肉，偏差色斑图上一眼能看出来。对质量负责人来说，这种变化不是快了，而是检测逻辑从抽几个截面做判断，变成拿全表面数据做判断。

叶片检测真正麻烦的不是测不到，而是现场条件不配合。车间里没有恒温间，叶片还带着加工残留的切削液，反光面、窄流道、薄壁边缘都容易让扫描数据跳。AlphaScan的场景适配恰恰体现在这里：不用喷粉就能扫亮面，手持操作不挑装夹姿态，扫完直接输出完整点云和网格模型，检测人员当场就能判断这件叶片能不能放行。官方资料里给出的扫描精度是0.020毫米，这个量级对航空叶片的中段轮廓和前后缘曲率变化来说够用，但前提是现场标定和拼接路径要规规矩矩走完，不能指望设备自己去补现场管理的短板。

三维扫描补的是曲面特征量化这块短板

航空叶片检测正在从靠样板、靠卡尺、靠老师傅手感，转向能不能把整个叶身曲面一次扫出来、能不能在复测时把同一批数据再对一遍。变化不是设备变多了，而是大家开始较真了——检测结果要能复核，边界条件要说清楚，不能只给一张漂亮的色谱图就完事。

拿叶片这类薄壁、扭转、前尾缘半径极小的零件来说，现场真正难的不是扫不扫得出来，而是扫完之后数据怎么用。AlphaScan三维扫描仪在这类场景里的价值，不是标一个孤立精度数字，而是它能把扫描数据稳定地交到质量人员手里。比如叶身某一截面的轮廓偏差，扫描后可以直接和CAD模型套合，看趋势、看极值点位置，再决定是调整工序还是隔离样件。质量负责人看的不只是合不合格，更关心这个偏差在批量里会不会漂移，所以样件验证阶段要反复扫同一片叶片，确认数据重复性站得住脚。
