AlphaScan三维扫描仪在转向节量产检测中的全链条偏差管控

AlphaScan三维扫描仪，如何实现汽车转向节的精准量产？：转向节量产检测的现场约束与数据断点转向节从模具开发到成品下线，检测从来不是某一道工序的“卡尺动作”，而是一条跨环节的数据链。

转向节量产检测的现场约束与数据断点

转向节从模具开发到成品下线，检测从来不是某一道工序的“卡尺动作”，而是一条跨环节的数据链。毛坯余量分布、加工面成型状态、轴承孔同轴度、制动钳安装面位置度、减震器接口的贴合趋势，任何一个环节的偏差都会向下游累积。传统做法里，毛坯靠划线抽检，加工面靠三坐标打点，孔位靠通止规判断，各环节数据格式不一，出了问题只能回推到“大概哪道工序”。量产阶段真正棘手的不是测不准，而是测得太慢、数据太碎，无法形成从模具到成品的偏差追踪闭环。

启源视觉 AlphaScan 在车间内使用AlphaScan扫描汽车底盘 — AlphaScan采集汽车底盘三维数据的现场示例

实践流程

转向节量产检测的现场约束与数据断点 — 转向节从模具开发到成品下线，检测从来不是某一道工序的“卡尺动作”，而是一条跨环节的数据链。
批量扫描的拼合错位与孔位漏扫风险 — 量产线和实验室检测的差别，往往体现在一个很具体的地方：单件数据看着没问题，批量跑起来偏差就冒出来了。
AlphaScan的工况适配逻辑与验证路径 — 转向节量产检测的难点，从来不是“能不能扫出来”，而是扫出来的数据能不能对上每一道工序的风险点。
适用边界与选型判断 — 转向节检测难在哪？

产线上还有一层现实约束：转向节结构不规整，轴承孔、制动钳安装面、转向拉臂接口和减震器安装孔分布在多个空间姿态上，基准不统一，装夹一次很难把所有关键特征都测全。公差不均匀的问题同样突出——轴承孔和安装面往往卡在几丝以内，毛坯面又要看余量分布，现场油雾、振动、工件翻转磕碰都会影响重复性。离线三坐标精度没问题，但抽检频次和覆盖面跟不上节奏，问题经常要等后道装配或台架试验才暴露出来。

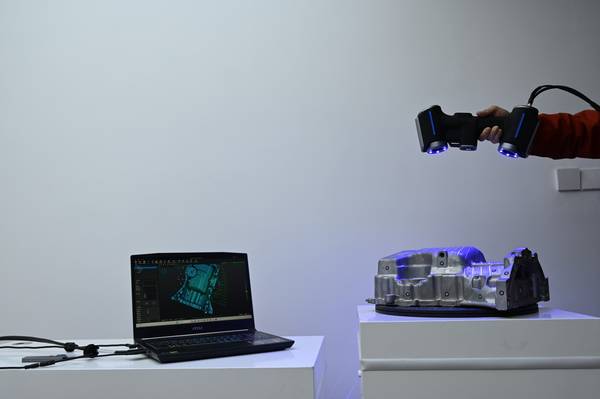

启源视觉AlphaScan三维扫描演示

现场验证清单

关注维度	判断要点	落地提示
工件适配	确认尺寸、表面状态和关键公差是否适合现场扫描	用典型件做一次完整试扫，再看点云完整度
数据流转	检查点云、偏差图、检测报告是否能进入现有质检流程	提前确认导出格式和复核责任人
现场实施	评估操作培训、校准节奏、环境光和工位空间	把验证记录沉淀为后续批量应用标准

启源视觉的AlphaScan三维扫描仪在这个场景里的角色，是把转向节检测从“点状抽检”拉到“面状全检”。扫描毛坯时快速获取整体点云，判断余量是否足够、基准偏移是否在可接受范围内；扫描加工面时将点云与CAD模型对齐，直接输出型面偏差色谱图，加工让刀、振刀、装夹变形的区域一眼可见；孔位和装配接口则结合局部补扫，把数据用于位置度和轮廓度的量化判断。整个流程不依赖单一卡尺读数，也不要求所有检测都搬上三坐标，现场反馈速度比传统方式更直接。需要说明的是，这套方法解决的是尺寸与型面的快速量化，材料内部缺陷、螺纹精度等问题仍要借助其他手段确认，不能把三维扫描当成万能检测。

批量扫描的拼合错位与孔位漏扫风险

量产线和实验室检测的差别，往往体现在一个很具体的地方：单件数据看着没问题，批量跑起来偏差就冒出来了。转向节形状不规整，安装孔、减震器接口、转向拉臂连接面分布在多个朝向，扫描时零件只要翻面或者换姿态，点云拼接就可能出现轻微错位。这种错位在单件筛查时不容易察觉，等几十件、上百件数据摆到一起，孔位中心距的波动就会被放大，有些批次甚至出现局部数据“看起来对齐了、实际差半层”的情况。

启源视觉 AlphaScan 使用AlphaScan扫描汽车轮毂 — 汽车轮毂多角度扫描时需要关注重叠区域的拼接连续性

另一个容易踩坑的点是孔位漏扫。转向节上的关键孔大多不深，但周围有加工面、铸造毛坯面和油道口交错，扫描角度稍偏，孔口边缘的点云就会残缺。现场如果只盯着屏幕上的整体形貌，很难第一时间发现某个安装孔只采到一半。AlphaScan在转向节检测中的价值，不在于把扫描动作变得多复杂，而是让采集过程更接近“一次到位”：手持扫描时不用频繁停下来补角度，数据缺漏的位置在现场就能暴露出来，而不是等到数据导入检测软件后才返工。

数据流转效率也是批量扫描的隐性成本。转向节从毛坯到成品，中间要经过多道工序，每一道工序的数据如果没有按零件编号、工序状态和扫描时间整理清楚，后续做模具到成品的偏差追踪就会很吃力。现场比较务实的做法是，扫描时就把零件状态和批次信息绑定进点云项目里，让孔位、加工面和装配接口的检测数据能按批次回溯。AlphaScan在这类场景里更多承担的是“前端采集稳定、数据结构清楚”的角色，后面无论是做首件检验还是批量抽检，都不用再花大量时间重新整理数据。

AlphaScan的工况适配逻辑与验证路径

转向节量产检测的难点，从来不是“能不能扫出来”，而是扫出来的数据能不能对上每一道工序的风险点。毛坯余量不均、加工面让刀、孔位漂移、装配接口超差，这些问题分散在模具、毛坯、机加工和成品四个环节，单点检测很难把偏差源头串起来。AlphaScan手持式三维扫描仪的工况适配逻辑，正是围绕这条链条展开的——先扫清毛坯基准，再补扫加工面和孔位，最后对齐装配接口，每一步都对应一个可能被放行的偏差。

启源视觉 AlphaScan 使用AlphaScan扫描汽车底盘结构 — 汽车底盘结构多角度扫描时需要关注重叠区域的拼接连续性

现场的做法通常是先做全表面采集，再用同一套坐标系回看关键特征。转向节形状复杂，普通量具够不到内腔和过渡圆角，AlphaScan的非接触式扫描能把这些区域一并纳入点云，避免“测得到的地方合格、测不到的地方失控”。这类效率和效果差异需要通过样件验证、现场节拍和报告输出流程共同核验，不能只依据参数表判断。这套路径不追求一次扫完，而是让采集、补扫、对齐、验证四步都落在工艺风险点上，量产时才不容易出现批次性偏差。

落地验证方面，转向节检测真正难的地方，不在扫描仪能不能采到数据，而在数据拿回来之后怎么确认它可信、怎么对齐到基准、怎么变成质检和工艺部门能直接用的报告。很多产线项目在验收阶段出问题，不是设备精度不够，而是验证环节没有提前定义清楚。

启源视觉 AlphaScan 在汽车维修车间使用AlphaScan扫描汽车底盘 — 汽车底盘多角度扫描时需要关注重叠区域的拼接连续性

数据完整性是第一道关。转向节毛坯表面粗糙、加工面反光条件不一致，还有孔位、装配接口这些需要被完整捕捉的特征。这类效率和效果差异需要通过样件验证、现场节拍和报告输出流程共同核验，不能只依据参数表判断。补扫不能只凭操作者手感，要看软件里实时显示的缺失区域提示，扫完再确认点云密度是否足够支撑后续偏差分析。AlphaScan在转向节全链条检测中可覆盖毛坯、加工面、孔位和装配接口，验证时把这些特征逐一勾选，比泛泛看整体点云更有意义。

对齐一致性是第二个容易踩坑的点。同一件转向节，基准坐标系怎么建、用哪些特征做对齐，会直接影响后面偏差数值。落地验证时不能只看扫描仪自带的对齐结果，要拿同一件工件重复装夹扫两次，比较两次分析结果的关键尺寸波动。如果波动超出公差带的合理比例，说明对齐策略需要调整，而不是扫描精度有问题。这个环节建议把孔位和加工面分开做基准验证，避免某一类特征主导了整体匹配。

报告适配性往往被忽视。检测报告最终要给机加工和模具部门看，不是给计量室自己存档。验证时应确认输出的色差图、截面分析、孔径和位置度数据能否直接对接到现有质检流程，报告模板是否支持标注关键尺寸和判定结论。转向节从模具到成品要做偏差追踪，报告里能体现毛坯余量变化和加工后偏差走势，才真正解决量产问题。把这些验证项列成清单逐项过一遍，扫描仪才算真正进入产线，而不是停留在演示阶段。

启源视觉 AlphaScan 使用AlphaScan扫描汽车车门钣金内构件 — AlphaScan采集汽车车门钣金内构件三维数据的现场示例

适用边界与选型判断

转向节检测难在哪？难在它不是一个规则工件。毛坯面、加工面、孔系、装配接口混在同一件上，卡尺能卡住局部尺寸，却说不清整体形位关系；三坐标能打出孔位偏差，但对毛坯面和复杂过渡曲面又无从下手。产线上经常遇到的情况是，单点数据都合格，装车后就是别劲，问题出在整体偏差没有被完整看见。

启源视觉的AlphaScan三维扫描仪在这个场景里更适配的，是转向节从毛坯到成品的全链条尺寸与型面检测。具体来说，毛坯阶段看余量分布和变形趋势，加工阶段看关键孔位、加工面与理论模型的偏差，成品阶段看装配接口之间的相对关系。扫描数据统一进三维模型比对，一套数据能同时回答“毛坯够不够加工”和“加工后装不装得上”两类问题。现场操作上，手持扫描对工件摆放姿态要求不高，不用专门做夹具找正，这对多品种小批量的产线比较友好。

启源视觉 AlphaScan 在室内展厅使用AlphaScan扫描白色越野汽车 — AlphaScan采集白色越野汽车三维数据的现场示例

需要说清边界的是，如果产线只需要抽检几个固定孔径，或者节拍被压到极短、必须在线全检，那常规量具或专用检具可能更直接。AlphaScan的价值在需要完整型面数据、需要跨工序偏差追踪、需要把问题反推到模具或毛坯环节的场景里。工件表面有深孔、窄槽或严重油污时，补扫和表面处理也要提前考虑进去。判断匹不匹配，看数据用途比看工件名称更靠谱。
