在重型机械、船舶制造、轨道交通或大型钢结构领域，大型焊接件是产品结构强度的核心组成部分。随着工件设计尺寸持续增大、结构复杂程度不断提高，质量检测环节面临的压力也日益凸显。

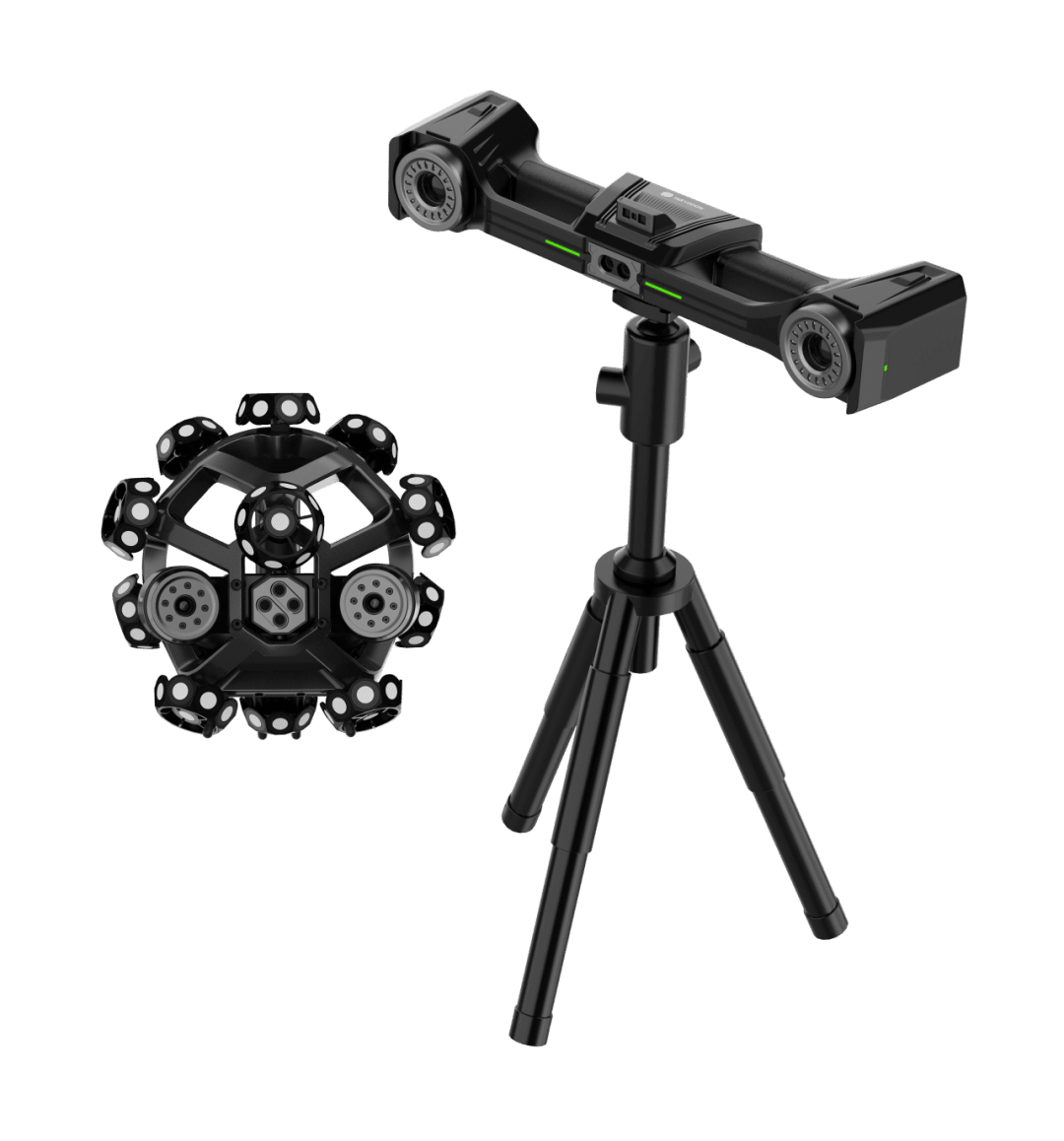

跟踪式激光三维扫描系统
集成便携式跟踪三维扫描
与大幅面激光手持扫描于一身
更大的单幅扫描覆盖面积
更高的点云采集密度
更快速度的测量体验
无需贴点，无线畅扫
大型焊接件检测，到底难在哪？

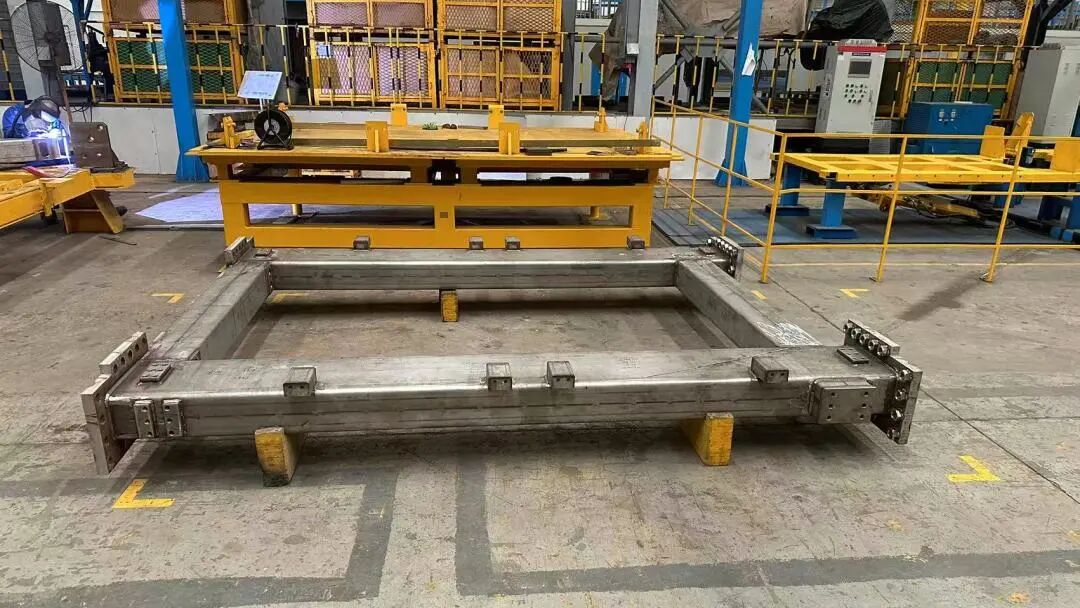

在重型机械、船舶制造、轨道交通或大型钢结构领域，大型焊接件是产品结构强度的核心组成部分。随着工件设计尺寸持续增大、结构复杂程度不断提高，质量检测环节面临的压力也日益凸显。
传统接触式测量设备受物理臂长限制，当焊接件长度超出设备测量范围时，检测人员需多次移动设备、重新建立坐标系并拼接局部数据。每次转站引入的定位误差经多次累积后，整体测量数据的可靠性明显下降。与此同时，大型焊接件表面通常分布大量加强筋、角焊缝、深腔结构及狭窄槽口，接触式测头难以进入这些区域获取有效数据，关键特征处的尺寸信息缺失，直接影响后续装配的匹配质量判断。
V-Track：针对性解决方案
针对上述痛点，启源视觉的V-Track跟踪式激光三维扫描系统，从底层原理上重构大型焊接件的检测流程。

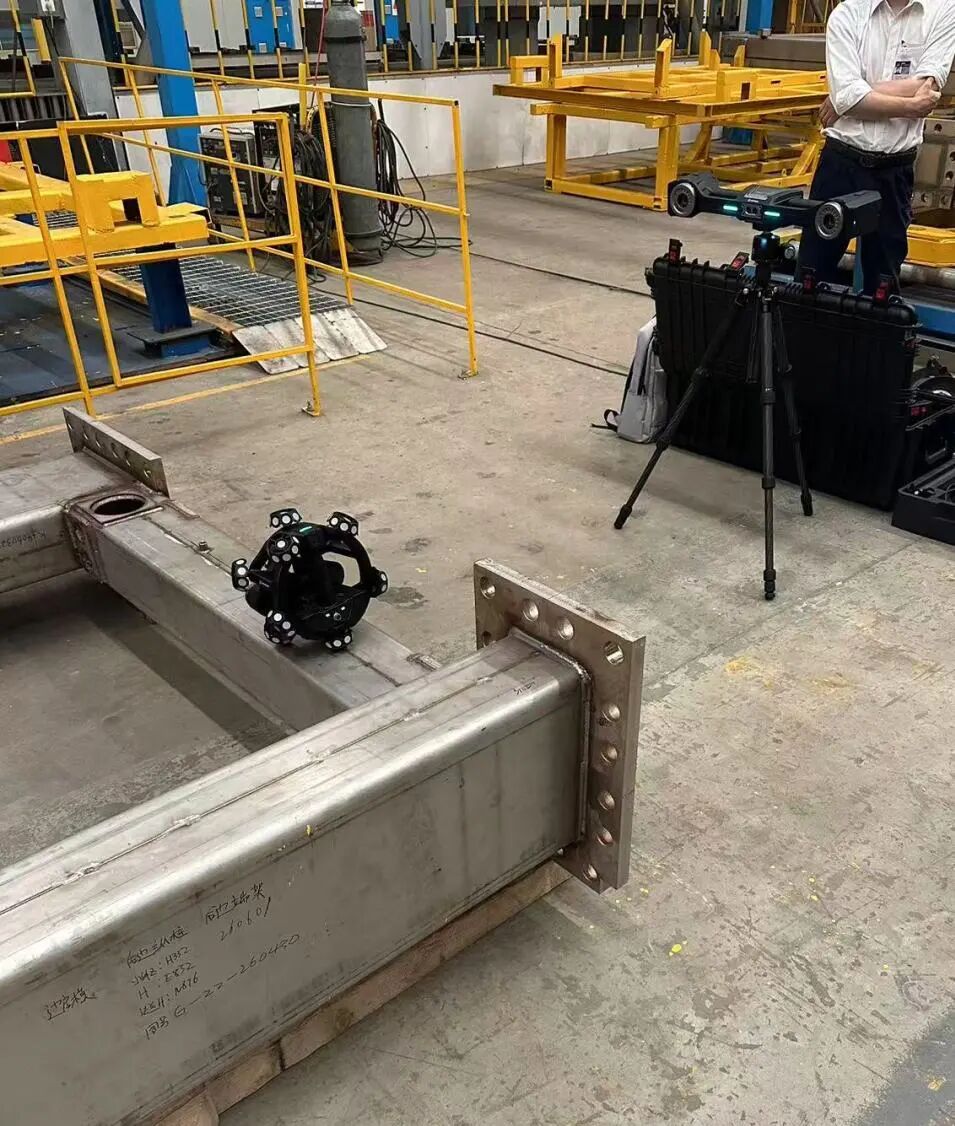

V-Track采用光学跟踪原理，由固定架设的光学跟踪仪实时捕获手持扫描仪的空间位置与姿态。扫描仪每帧采集的数据均在同一坐标系下直接定位，无需在工件表面粘贴标记点。操作人员从开机到开始扫描，仅需完成跟踪仪架设与扫描仪预热两个步骤，准备时间压缩至分钟级。
光学跟踪仪与手持扫描仪之间采用双向无线数据通信，扫描终端可内置电池供电，不依赖线缆连接。工程师可自由抵达大型工件的任意检测位置，包括高位外曲面、狭窄筋板间隙等传统测头难以进入的区域，完成全特征数据采集，避免测量盲区。
精度层面，V-Track跟踪式测量精度最高可达0.025mm，在大空间尺度下仍能保持稳定的定位精度。最大扫描面幅2600×2200mm，扫描速率最高710万次/秒，单次扫描可覆盖大面积区域，大幅减少往复路径，显著缩短单件检测工时。
全域偏差可视化与质量溯源

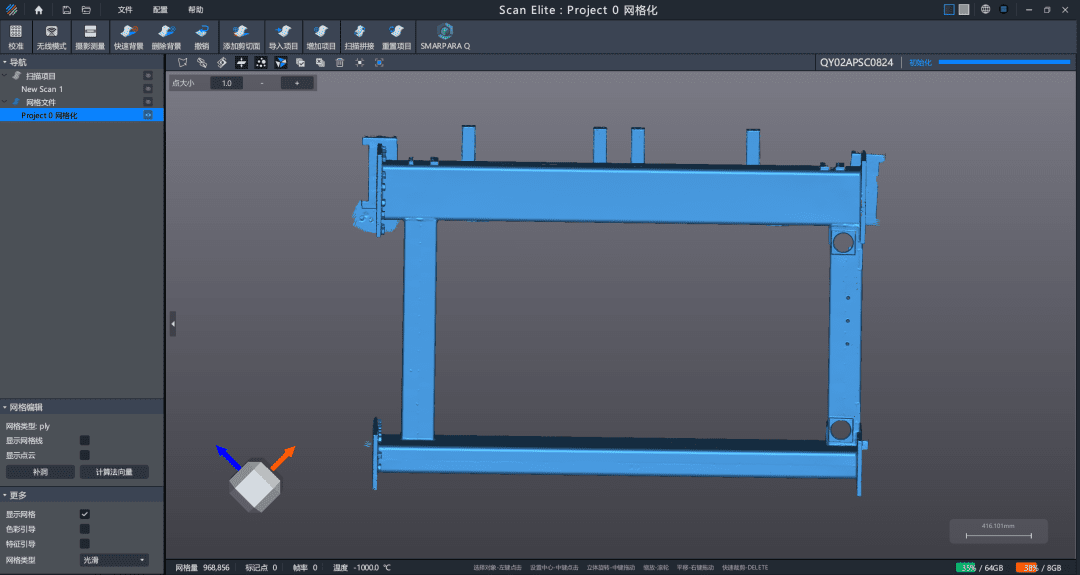

V-Track的最终交付物不仅是一份数据，更是一份可量化、可追溯、可分析的检测报告。扫描完成后，软件导出高精度STL格式网格模型，完整记录工件表面的几何形态。将该模型导入检测软件，与原始CAD数模执行智能对齐与全尺寸偏差计算，软件自动生成色谱偏差图，以颜色标识每个区域相对于理论模型的偏差量与偏差方向，从全局分布到局部细节均可精准呈现。工程师可据此快速判断偏差集中区域，结合焊接顺序、夹具定位等参数进行关联分析，精准定位变形成因，为参数调整与夹具优化提供量化依据。
每次扫描生成的STL数据及偏差分析报告均可归档保存，形成完整的产品尺寸档案，可用于批次质量统计、过程能力分析及趋势预警，为企业构建从检测数据到工艺改进的数字化质量闭环提供基础支撑。
