3D 레이저 삼각측량과 기존 접촉식 측정 비교 분석
3D 레이저 삼각측량과 기존 접촉식 측정을 비교하시나요? 휴대용 비접촉 스캐닝이 작업 흐름 효율과 현장 검사를 어떻게 개선하는지 확인하세요.
소개
품질 및 제조 엔지니어에게 대형 또는 이동이 어려운 부품의 형상 검증은 지속적인 물류 과제로 남아 있습니다. 고정식 좌표 측정기(CMM) 등 기존 방식은 부품을 제어된 실험실로 이동해야 하므로 생산이 중단되고 위험이 발생합니다. 휴대용 암 기반 시스템은 어느 정도 유연성을 제공하지만 속도가 느리고 복잡한 자유 곡면 측정이 어려운 경우가 많습니다.
이를 해결하기 위해 비접촉식 3D 레이저 삼각측량이 작업 흐름에 도입되어, 생산 현장, 격납고, 원격 사이트 등 어디서든 부품에 직접 고밀도 측정을 수행할 수 있는 방법을 제공합니다.
일반 작업 흐름에서 기존 접촉식 측정의 문제점
특정 일반 산업 시나리오에서 3D 레이저 삼각측량과 비교하면 기존 접촉식 측정의 제한 사항이 매우 명확해집니다:
선택 비교 기준
| 중점 영역 | 결정 포인트 | 배포 참고 사항 |
|---|---|---|
| 일반 작업 흐름에서 기존 접촉식 측정의 문… | 특정 일반 산업 시나리오에서 3D 레이저 삼각측량과 비교하면 기존 접촉식 측정의 제한 사항이 매우 명확해집니… | 이러한 시나리오 전반의 핵심 문제점은 일관됩니다: 부품 운송으로 인한 가동 중단, 느린 데이터 획득 속도, 효과적인 편차 분석을 위한 종합적인 표면 데이터를 캡처할 수 없… |
| 3D 레이저 삼각측량 솔루션 설계 기준 | 3D 레이저 삼각측량과 기존 방식을 비교할 때, 솔루션은 “부품을 기계로”라는 패러다임을 “기계를 부품으로”로 전환합니다. 효과적인 현장 전략은 산업 환경에 맞춰 구축된 시스템이 필요하며, 휴대성과 측정 등급의 데이터 출력을 결합해야 합니… | 주요 설계 핵심 요소는 다음과 같습니다: |
| 어떻게 INSVISION AlphaScan 이 기존 방식보다 뛰어난 점 | 3D 레이저 삼각측량 시스템을 평가하는 팀에게 INSVISION AlphaScan은 현장 과제를 충족하는 제품 특성을 대표합니다. | 손에 들고 사용할 수 있는 폼팩터와 단일 케이블 연결 구조로 엘리베이터, 갠트리, 좁은 엔진 베이에서도 사용할 수 있도록 설계되었습니다. |
| 기존 측정 방식 대비 운영상 이점 | 휴대용 3D 레이저 삼각측량 방식을 도입하면 검사 일정이 획기적으로 단축됩니다. | 가장 큰 이점은 부품 분해 및 운송이 필요 없어 고정식 CMM과 비교했을 때 가동 중단 시간이 직접적으로 줄어든다는 점입니다. |
- 대형 조립 검사: 용접된 항공우주 구조물, 선체 섹션, 복합재 풍력 터빈 블레이드의 적합성 및 정렬 검증. 물리적 접근이 제한되고 부품을 CMM으로 이동하는 것이 현실적으로 불가능한 경우입니다.
- 공구 및 금형 검증: 생산 사이클 후 마모 또는 변형이 있는 대형 성형 다이 또는 복합재 적층 공구 검사. 터치 프로브로 전체 표면 형상을 캡처하는 데는 시간이 너무 많이 소요됩니다.
- 레거시 부품 역설계: 원본 도면이 분실되었거나 구식인 부품의 디지털 CAD 모델을 생성하는 작업으로, 특히 유지보수, 수리, 오버홀(MRO) 작업 중인 대형 기계에 많이 사용됩니다.
- 초품 및 생산 라인 검사: 고정 검사 스테이션에서 병목 현상을 일으키지 않고 중대형 부품의 신속한 치수 검사가 필요한 경우입니다.
이러한 시나리오 전반의 핵심 문제점은 일관됩니다: 부품 운송으로 인한 가동 중단, 느린 데이터 획득 속도, 효과적인 편차 분석을 위한 종합적인 표면 데이터를 캡처할 수 없다는 점 등이며, 이 모든 문제를 3D 레이저 삼각측량이 효과적으로 해결합니다.
3D 레이저 삼각측량 솔루션 설계 기준
3D 레이저 삼각측량과 기존 방식을 비교할 때, 솔루션은 “부품을 기계로”라는 패러다임을 “기계를 부품으로”로 전환합니다. 효과적인 현장 전략은 산업 환경에 맞춰 구축된 시스템이 필요하며, 휴대성과 측정 등급의 데이터 출력을 결합해야 합니다. 주요 설계 핵심 요소는 다음과 같습니다:
- 진정한 휴대성: 외부 추적기나 복잡한 설정 없이 제한된 공간에서 작동할 수 있는 일체형 핸드헬드 또는 경량 시스템입니다.
- 강력한 데이터 획득: 빠른 스캔 속도로 수백만 개의 포인트를 몇 분 만에 캡처하며, 다양한 표면 마감 및 형상을 처리할 수 있습니다.
- 간소화된 소프트웨어 워크플로: 포인트 클라우드를 실행 가능한 결과로 처리하는 통합 인증 소프트웨어로, 여러 특수 프로그램 없이 직접 GD&T 분석, 편차 컬러맵, CAD 호환 데이터 형식을 제공합니다.
구조화된 현장 배포는 명확한 순서를 따릅니다:
- 현장 준비: 최소한의 설정만 필요합니다. 적절한 주변 조명을 확보하고 고반사 표면에 임시 무광 스프레이를 도포하여 레이저 캡처를 최적화하는 것이 주요 작업입니다.

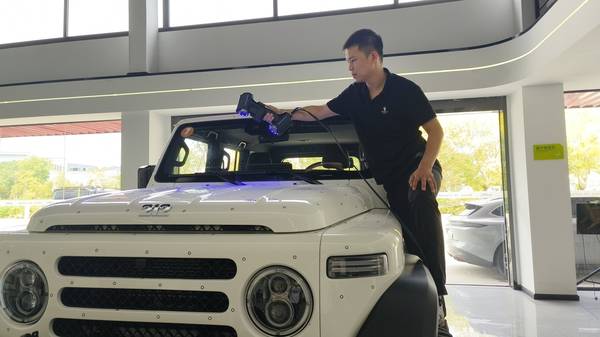

- 데이터 캡처: 작업자가 대상 영역을 체계적으로 스캔하며, 핸드헬드 기기가 실시간 시각 피드백을 제공하여 전체 영역을 빠짐없이 캡처할 수 있도록 합니다. 페인트 분무기를 사용하는 것처럼 직관적인 프로세스로 복잡한 형상도 한 번의 세션으로 캡처할 수 있습니다.
- 정렬 및 처리: 캡처된 포인트 클라우드는 온보드 소프트웨어 내에서 공칭 CAD 모델에 즉시 정렬됩니다. 이 과정에서 인증된 알고리즘이 측정 무결성을 보장합니다.
- 분석 및 보고: 소프트웨어가 컬러맵 편차 보고서를 생성하여 공차를 벗어난 영역을 강조 표시합니다. 전체 GD&T 분석을 실행할 수 있으며, 정리된 메시 데이터는 IGES, STEP 등 표준 형식으로 내보내 모든 후속 CAD 또는 품질 관리 시스템에서 사용할 수 있습니다.
INSVISION AlphaScan이 기존 방식보다 뛰어난 점
3D 레이저 삼각측량 시스템을 평가하는 팀에게 INSVISION AlphaScan은 현장 과제를 충족하는 제품 특성을 대표합니다. 손에 들고 사용할 수 있는 폼팩터와 단일 케이블 연결 구조로 엘리베이터, 갠트리, 좁은 엔진 베이에서도 사용할 수 있도록 설계되었습니다. 시스템은 0.25 mm의 위치 정확도를 제공하므로 광범위한 산업 검사 공차에 적합합니다.
통합된 AlphaVista 소프트웨어는 PTB 인증을 받았으며, ISO 9001 및 AS9100 준수를 위해 품질 감사원이 요구하는 추적 가능한 측정 결과를 제공합니다. INSVISION AlphaVista는 기본 CAD 형식을 직접 가져올 수 있고 IGES, STEP, DXF, DWG로 내보낼 수 있어 설계부터 검사 보고까지 기존 디지털 스레드 워크플로와 호환됩니다.
기존 측정 방식 대비 운영상 이점
휴대용 3D 레이저 삼각측량 방식을 도입하면 검사 일정이 획기적으로 단축됩니다. 가장 큰 이점은 부품 분해 및 운송이 필요 없어 고정식 CMM과 비교했을 때 가동 중단 시간이 직접적으로 줄어든다는 점입니다. 측정 사이클이 며칠에서 몇 시간으로 단축되어 재작업 또는 제품 출시에 대한 의사 결정을 더 빠르게 내릴 수 있습니다.
엔지니어는 개별 포인트 검사보다 훨씬 많은 인사이트를 제공하는 고밀도 편차 맵 형태의 완전한 디지털 기록을 얻을 수 있으며, 이는 Industry 4.0 디지털 스레드 이니셔티브와 부합하고 품질 문제에 대한 더 정확한 근본 원인 분석으로 이어집니다.
고정식 CMM 대비 더 넓은 산업 적용 가능성
이 방법론의 사용 사례는 위 예시 이상으로 확장됩니다. 대형, 고정식 또는 복잡한 자산을 다루는 모든 산업에서 3D 레이저 삼각측량을 활용할 수 있습니다:
- 전력 및 에너지: 부식 매핑 또는 완공 문서 작성을 위해 터빈 부품, 열교환기, 배관을 스캔합니다.
- 중장비 및 자동차: 생산 라인에서 직접 차량 프레임, 캐비닛 조립체, 대형 용접물의 치수 분석을 수행합니다.
- 토목 공학 및 건설: 품질 보증 및 진행 상황 추적을 위해 구조 요소, 사전 제작 모듈, 건축 특징을 문서화합니다.
최종 비교 결론
기존 측정 방식과 모바일 측정 방식 중 선택은 이제 정확도만의 문제가 아니라 작업 흐름 효율과 데이터 완전성의 문제입니다. 부품을 실험실로 가져올 수 없는 애플리케이션의 경우 3D 레이저 삼각측량은 실행 가능한 생산 준비 완료된 대안을 제공합니다.
현장에서 물리적 측정과 디지털 분석 사이의 루프를 닫아 현대 품질 관리에 필요한 고밀도 데이터 세트를 제공하고 제조 및 유지보수 작업의 속도를 높입니다.
