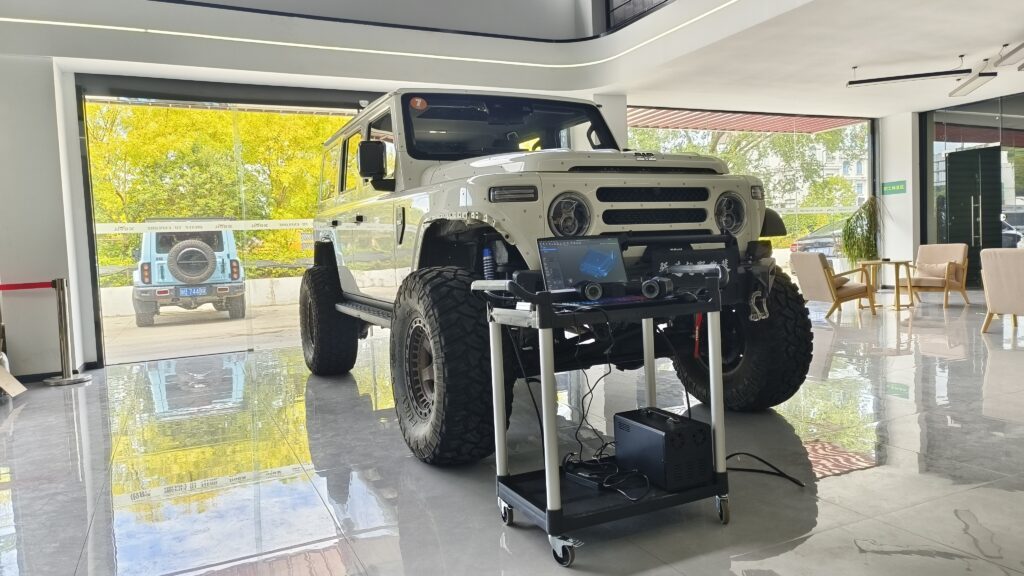

산업용 3D 검사란? 전면 검사 및 편차 분석

정의

산업용 3D 검사는 산업 제조 분야 품질 관리에 사용되는 비접촉식 3D 계측 기술입니다. 검사 대상 가공품의 전면 3D 형상 데이터를 수집한 뒤 CAD 설계 모델 또는 표준 부품 모델과 비교 분석을 수행하여 치수, GD&T(기하공차), 조립 갭, 마모량 등의 지표에 대한 합격 판정과 편차 시각화를 완료합니다. 정밀 부품부터 대형 구조물까지 다양한 부품의 품질 검증을 지원하며, 선진 제조업의 디지털 품질 관리 시스템의 한 요소로 활용됩니다.

작동 원리

일반적인 산업용 3D 검사 워크플로우는 5단계로 나눌 수 있습니다:

1. 데이터 수집 단계: 레이저, 구조광 등의 광학 센싱 기술을 사용하여 검사 대상 표면에 특성 광원을 투사합니다. 산업용 카메라로 반사 신호를 수집하여 검사 대상 표면의 3D 포인트 클라우드 데이터를 연산합니다. 대형 가공품 검사 현장의 경우 광학 추적 시스템을 장착하여 전역 위치 측정과 다중 스테이션 데이터 정합을 지원할 수 있습니다.
2. 데이터 전처리 단계: 원시 포인트 클라우드에 노이즈 제거, 단순화, 홀 필링 등의 처리를 수행하여 환경 간섭이나 스캔 진동으로 인한 유효하지 않은 데이터를 제거하고 유효한 형상 특징을 유지합니다.
3. 정렬 및 정합 단계: 전처리된 포인트 클라우드 데이터를 특징 정렬 또는 최적 적합 정렬 방식으로 CAD 설계 모델 또는 표준 부품 3D 모델과 정렬하여 통일된 검사 기준을 설정합니다.
4. 검사 및 분석 단계: 검사 대상의 치수, GD&T, 홀 위치, 조립 갭 등의 특징을 추출한 뒤 설계 기준과 비교하여 편차 값을 계산합니다. 전면 편차는 컬러 매핑으로 표시됩니다.
5. 보고서 출력 단계: 산업 규격 또는 기업 품질 요건에 따라 검사 항목, 편차 값, 합격 판정 결과가 포함된 추적 가능한 검사 보고서를 생성합니다.

핵심 파라미터 및 판정 기준

산업용 3D 검사의 성능 파라미터는 검사 대상의 특성, 적용 현장, 생산 요건을 종합적으로 고려하여 평가해야 합니다. 대부분 파라미터의 실제 성능은 검사 대상의 소재, 치수 복잡도, 환경 조건, 워크플로우 구성 등의 요인에 영향을 받습니다. 각 파라미터와 판정 기준은 다음과 같습니다:

적용 가능 및 부적용 시나리오

적용 가능 시나리오

• 각종 중소형 산업 부품의 치수, GD&T, 조립 정확도 검사
• 대형 구조물 및 완제품 장비의 전체 치수 편차 검증 및 조립 갭 검사
• 정밀 주조, 3D 프린팅, 금형 제조 등 분야에서 성형 품질 및 마모량 평가
• 온습도 변동, 조명, 진동 등의 산업 현장 조건에서의 오프라인/온라인 품질 검사
• 양산 공정의 초품 검사, 공정 중 순회 검사, 완제품 전수 검사

부적용 시나리오

• 인체 스캔, 안면 스캔 등 비산업 적용 시나리오
• 의료 영상 진단을 위한 임상 적용

일반적인 오해

1. 정확도가 높을수록 무조건 좋다: 검사 정확도는 검사 대상의 설계 공차 요건과 일치해야 합니다. 과도하게 높은 정확도는 검사 비용을 증가시키고 검사 효율을 저하시켜 불필요한 자원 낭비를 초래합니다.
2. 모든 3D 스캐닝 기기를 산업용 3D 검사에 사용할 수 있다: 일반 소비자용 또는 문화 창작용 3D 스캐닝 기기의 정확도, 안정성, 환경 적응성은 산업 계측급 요건을 충족하지 못하며, 그 결과는 대개 산업 품질 판정의 신뢰할 수 있는 근거로 단독 사용할 수 없습니다.
3. 산업용 3D 검사가 기존 검사 방식을 완전히 대체할 수 있다: 초심층 미세 홀, 내부 숨은 구조, 초고정밀 접촉 측정이 요구되는 현장의 경우 여전히 CMM(삼차원 측정기), 산업용 CT 등 다른 검사 기술과 결합하여 보완 검증해야 합니다.
4. 검사 결과는 환경과 검사 대상의 상태에 영향을 받지 않는다: 고반사, 투명, 흡광 소재의 검사 대상이나 환경 온습도 변동, 강한 조명, 진동 등의 요인은 데이터 수집 정확도에 영향을 미치므로 사전에 표면 전처리 또는 환경 제어가 필요합니다.

관련 개념

3D 스캐닝, 계측급 3D 측정, GD&T(기하공차), 포인트 클라우드 데이터 처리, 모델 비교, 광학 추적, 자동화 3D 검사, 구조광 3D 스캐닝, 레이저 3D 스캐닝

자주 묻는 질문

산업용 3D 검사와 기존 CMM 검사의 차이는 무엇인가요?

산업용 3D 검사는 비접촉식 검사 방식으로, 복잡한 곡면이나 대면적 표면 검사 시 일반적으로 효율이 더 높습니다. 전면 3D 데이터를 획득하여 편차 시각화가 가능하며, 복잡한 곡면과 대형 가공품의 빠른 전체 치수 검사에 적합합니다. CMM 검사는 접촉식 검사 방식으로, 규칙적인 특징과 단일 포인트 측정에는 여전히 장점이 있지만 검사 효율이 낮고 제한된 샘플링 포인트 데이터만 획득할 수 있어 고정밀 규칙 특징의 샘플 검사에 적합합니다.

산업용 3D 검사의 정확도에 영향을 미치는 요인은 무엇인가요?

영향 요인으로는 검사 장비 자체의 계측 정확도 등급, 검사 대상의 표면 소재 상태(고반사, 흡광, 투명 특성 등), 환경 온습도, 조명 및 진동 조건, 스캔 스테이션의 정합 방식, 데이터 전처리 및 정렬 알고리즘의 정확도 등이 있습니다.

산업용 3D 검사 보고서는 품질 추적에 활용할 수 있나요?

검사 시스템이 적절히 교정되고 검사 과정이 관련 산업 또는 기업 품질 요건을 준수할 경우, 출력된 보고서는 품질 추적 문서의 일부로 활용할 수 있습니다. 실제 유효성은 장비 교정 상태, 검사 절차, 합격 기준, 해당 분야에서 사용되는 품질 시스템에 따라 달라집니다.

대형 복잡 구조물 검사 시 추가 보조 시스템 구성이 필요한가요?

치수 범위가 넓고 구조가 복잡한 가공품이나 이동 또는 진동 환경에서 검사를 수행하는 시나리오의 경우, 광학 추적 시스템을 장착하여 전역 위치 측정을 지원하고 다중 스테이션 정합 오차를 줄여 검사의 안정성과 효율을 높일 수 있습니다.

요약

산업용 3D 검사는 3D 데이터를 활용하여 치수 검사, 편차 분석, 품질 검토를 수행하는 제조 현장에 적합합니다. 실제 성능은 측정 방안, 장비 교정, 지그 클램핑, 검사 대상 표면 상태, 검사 소프트웨어의 검증 방식에 따라 달라집니다.
