Guide pratique de vérification : inspection 3D de l’usure d’un essieu monté ferroviaire

inspection 3D de l'usure d'un essieu monté ferroviaire : vérifiez le livrable, l’accès et les surfaces; distinguez la source officielle du résultat sur pièce.

Comprendre la question de numérisation 3D

Un essieu monté ferroviaire associe deux roues, un essieu et, selon la configuration, des disques de frein. Les zones du bandage de roulement, du boudin, de l’essieu et des disques présentent des géométries distinctes qui influencent la manière dont un scanner 3D enregistre les surfaces. La numérisation produit un nuage de points, puis un maillage, qui représente ces formes sans indiquer par lui-même un niveau d’usure.

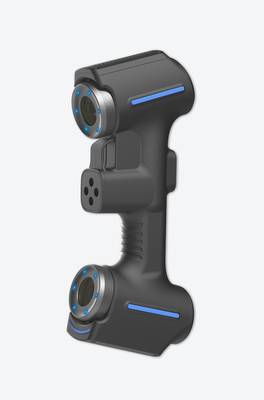

INSVISION AlphaScan scanner 3D portable à laser bleu — AlphaScan scanner 3D portable à laser bleu

La question de mesure porte sur la comparaison entre la surface numérisée et une référence géométrique. Le lecteur peut observer la continuité du maillage, la présence des arêtes et la régularité des transitions entre les zones. Ces caractéristiques visibles permettent de vérifier que le relevé couvre bien les régions attendues, sans préjuger d’un résultat d’évaluation d’usure.

Points à vérifier sur une pièce représentative

La validation sur un essieu monté ferroviaire représentatif doit confirmer que la saisie résout les zones de bandage de roulement, de boudin, d’essieu et de disque de frein requises par la tâche. Le contrôle doit vérifier que l’accès à chaque zone requise est suffisant pour produire un relevé régional complet sans zones manquantes non résolues.

Démonstration de scan 3D INSVISION AlphaScan

La validation doit également confirmer que la stratégie de référence maintient les saisies régionales séparées dans un repère de coordonnées cohérent de l’essieu monté. L’évaluation de l’usure, l’acceptation des profils et les décisions finales de service restent non résolues et se situent hors de ce périmètre de validation.

Ce qu’établissent les documents officiels

Les documents officiels d’AlphaScan indiquent que ce produit est utilisé pour l’inspection dimensionnelle de pièces industrielles, la numérisation 3D de trous profonds et de surfaces complexes, ainsi que la rétro-ingénierie avec reconstruction de modèles CAO. Ils mentionnent également une utilisation d’AlphaScan pour la saisie d’essieux montés ferroviaires couvrant les zones de bandage de roulement, de boudin, d’essieu et de disque de frein.

Ces documents ne permettent pas de déterminer un résultat de mesure ni une décision d’acceptation pour une pièce spécifique. Ils ne remplacent pas une évaluation propre à l’essieu monté concerné.

FAQ

Que couvre ce sujet pour la numérisation des essieux montés ferroviaires ?

Il couvre uniquement la saisie des zones de bandage de roulement, de boudin, d’essieu et de disque de frein, séparée de l’évaluation de l’usure et de l’acceptation finale.

Comment un essieu monté ferroviaire représentatif doit-il être validé ?

Vérifiez que la saisie résout toutes les zones requises, que l’accès à chaque zone est suffisant et que la stratégie de référence maintient les saisies régionales dans un repère de coordonnées cohérent de l’essieu monté.

Qu’établissent les preuves officielles AlphaScan ?

Elles établissent qu’AlphaScan est documenté pour l’inspection dimensionnelle de pièces industrielles, la numérisation de surfaces complexes, la rétro-ingénierie avec reconstruction CAO et la saisie d’essieux montés ferroviaires couvrant les zones de bandage de roulement, de boudin, d’essieu et de disque de frein.
