Imagerie 2D et scanner en 3D : comprendre les principes, les données et les usages industriels
Découvrez les différences entre l'imagerie 2D et le scanner en 3D industriel : principes, données, cas d'usage et impact sur la qualité en production.
Deux principes de mesure radicalement différents
L’imagerie 2D industrielle repose sur des caméras conventionnelles qui capturent l’intensité lumineuse réfléchie par une scène. Le résultat est une image matricielle, un tableau de pixels en deux dimensions. Chaque pixel code un niveau de gris ou une couleur, sans aucune information de profondeur.
La précision d’une mesure s’exprime en millimètres par pixel et dépend directement de la résolution du capteur et de l’optique.
Cette technologie excelle pour détecter des défauts de surface (rayures, taches, porosités), lire des codes-barres, vérifier la présence ou l’absence de composants, ou contrôler des contours simples par contraste.
Critères de sélection et contrôles terrain
| Axe d’analyse | Point de décision | Conseil de déploiement |
|---|---|---|
| Deux principes de mesure radicalement différents | L’imagerie 2D industrielle repose sur des caméras conventionnelles qui capturent l’intensité lumineuse réfléchie par une scène. | Le résultat est une image matricielle, un tableau de pixels en deux dimensions. |
| Frontières d’application et conséquences sur l’efficaci… | Le choix entre ces deux technologies ne se résume pas à une question de budget. | Il engage directement la capacité d’une usine à détecter les bons défauts, au bon moment, avec le bon niveau de ressource. |
| Contrôle de surface et identification : le domaine natu… | Pour les pièces planes ou les opérations à cadence élevée, l’imagerie 2D reste la solution la plus directe. | Un système bien calibré inspecte plusieurs pièces par seconde, avec un coût par contrôle très faible. |
| Impact sur les rebuts et les retouches | Une non-conformité dimensionnelle détectée tardivement, par exemple en fin de série ou chez le client, multiplie les coûts de reprise, de rebut et de… | En intégrant un scanner en 3D en amont — lors de l’inspection du premier article ou de la réception d’un outillage — l’entreprise valide la géom… |
Le scanner en 3D, en revanche, mesure la géométrie réelle d’une pièce dans l’espace. Par triangulation laser ou projection de lumière structurée, il acquiert des millions de points dont les coordonnées X, Y, Z sont connues avec une grande exactitude.
Ces nuages de points sont ensuite maillés pour reconstituer la surface complète de l’objet, y compris les formes complexes, les contre-dépouilles et les volumes.
Les données produites autorisent une comparaison directe avec le modèle CAO nominal, générant une carte d’écarts colorée (déviation map) qui localise les zones hors tolérance.
Frontières d’application et conséquences sur l’efficacité opérationnelle
Le choix entre ces deux technologies ne se résume pas à une question de budget. Il engage directement la capacité d’une usine à détecter les bons défauts, au bon moment, avec le bon niveau de ressource.
Contrôle de surface et identification : le domaine naturel de la 2D
Pour les pièces planes ou les opérations à cadence élevée, l’imagerie 2D reste la solution la plus directe. Un système bien calibré inspecte plusieurs pièces par seconde, avec un coût par contrôle très faible.
La lecture de marquages, de gravures ou de codes Data Matrix, la détection de bavures sur un bord franc ou le contrôle d’aspect d’un revêtement sont des tâches où la 2D apporte une valeur immédiate sans complexité superflue.
En revanche, elle est aveugle à toute déformation dans la troisième dimension : une pièce légèrement voilée ou un congé de raccordement mal exécuté passeront inaperçus.
Contrôle dimensionnel et géométrique : le scanner en 3D comme outil de prévention
Dès que la conformité d’une pièce dépend de tolérances géométriques (planéité, circularité, profil de surface) ou que sa forme est organique, la numérisation tridimensionnelle devient indispensable.
Dans un atelier d’usinage, de fonderie ou d’injection plastique, le scanner en 3D réduit le temps de contrôle par rapport aux méthodes manuelles sur marbre ou colonne de mesure. Un opérateur n’a plus besoin de palper point par point ; la surface entière est acquise en quelques secondes à quelques minutes.
Le rapport de contrôle est généré automatiquement, ce qui diminue les erreurs de saisie et le temps d’interprétation.
Impact sur les rebuts et les retouches
Une non-conformité dimensionnelle détectée tardivement, par exemple en fin de série ou chez le client, multiplie les coûts de reprise, de rebut et de logistique inverse.
En intégrant un scanner en 3D en amont — lors de l’inspection du premier article ou de la réception d’un outillage — l’entreprise valide la géométrie avant de lancer la production. Les dérives sont identifiées sur la première pièce, évitant des lots entiers non conformes.
Le gain ne se chiffre pas seulement en coûts évités, mais aussi en stabilité du planning et en crédibilité vis-à-vis du donneur d’ordres.
Main-d’œuvre et dépendance aux compétences rares
L’imagerie 2D, pour des tâches simples, peut être opérée par du personnel peu qualifié après une courte formation.
Le scanner tridimensionnel, lui, modifie le profil de compétence requis : il réduit la dépendance à des métrologues très expérimentés pour les mesures complexes, car l’acquisition et l’alignement sont largement automatisés.
L’expertise se déplace vers l’analyse des rapports et la définition des stratégies de contrôle, ce qui permet de redéployer les techniciens chevronnés sur des activités à plus forte valeur ajoutée.
Traçabilité et continuité numérique
Les données issues d’un scanner en 3D constituent un jumeau numérique de la pièce réelle. Chaque rapport d’inspection peut être archivé, comparé dans le temps et partagé avec le client.
Cette traçabilité renforce la confiance, simplifie les audits qualité conformes aux référentiels ISO et facilite le traitement des réclamations. Elle transforme le contrôle dimensionnel en un actif informationnel, et non plus en une simple opération de tri.
Exemple concret dans un atelier de mécanique de précision
Prenons le cas d’un sous-traitant recevant une pièce de fonderie complexe destinée à un équipementier aéronautique. Avec des instruments traditionnels, le contrôle complet de la pièce — incluant les surfaces gauches et les alésages — nécessiterait plusieurs heures et mobiliserait un technicien expérimenté.

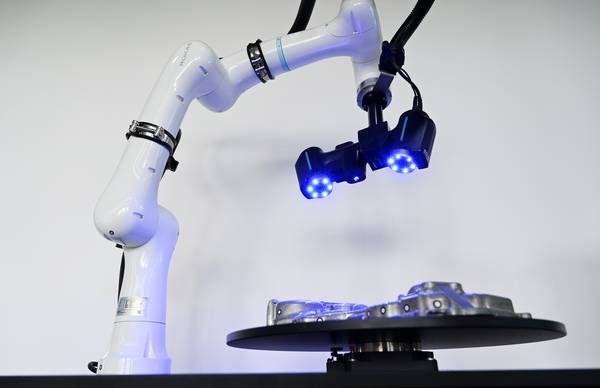

En utilisant un scanner en 3D métrologique, tel que ceux de la gamme INSVISION, l’opérateur numérise la pièce en quelques minutes. Le logiciel superpose le nuage de points au modèle CAO et génère une carte d’écarts. Les zones hors tolérance sont immédiatement visibles.
Le rapport est transmis au client pour validation avant le lancement de la série. Le temps de cycle de validation est raccourci, la capacité de production est mieux utilisée et le risque de litige ultérieur est sensiblement réduit.
« Le scanner est trop lent pour la production »
Les scanners à lumière structurée actuels capturent plusieurs millions de points en moins d’une seconde. Le temps d’acquisition n’est plus le facteur limitant. Le véritable gain de temps se situe dans la suppression des mesures manuelles point par point et dans l’automatisation du rapport de contrôle.
Pour une pièce de géométrie moyenne, le temps total de l’opération de contrôle est sensiblement réduit par rapport à une méthode traditionnelle, sans même parler de l’exhaustivité de l’inspection.
« La 2D suffit pour notre contrôle qualité »
Si vos pièces comportent des surfaces courbes, des dépouilles, des congés ou des exigences de profil, une caméra 2D ne verra jamais un défaut de forme.
Continuer à s’appuyer uniquement sur la 2D expose à des non-conformités dimensionnelles non détectées, qui se traduiront tôt ou tard par des rebuts ou des retours clients.
La question n’est pas de remplacer toute la 2D par de la 3D, mais d’identifier les caractéristiques critiques qui exigent une information tridimensionnelle.
« C’est une technologie réservée aux grands groupes »
La diffusion des scanners compacts, des logiciels intuitifs et des offres de service a rendu la numérisation tridimensionnelle accessible aux PME. Des solutions logicielles guidées permettent à un opérateur non spécialiste de ré
