Cómo usar videos de escaneo de piezas para generar dibujo 3D sin sobrestimar el método
Cuando un equipo de calidad recibe una pieza sin plano, una modificación de primer artículo o una carcasa con radios y nervios internos, la decisión que suele malinterpretarse no es si el escaneo 3D funciona.
Es qué flujo de digitalización proporciona evidencia dimensional suficiente para firmar el informe sin detener la línea. En muchas plantas, los videos de escaneo de piezas para generar dibujo 3D se asocian con posproceso lento o con un laboratorio de metrología separado.
Con lotes cortos, cambios de modelo y tolerancias GD&T ajustadas, esa suposición puede llevar a no capturar la superficie completa antes de que la pieza avance al siguiente proceso.
Este artículo explica qué son estos flujos de escaneo, cómo se convierten en malla y dibujo, qué límites tienen y cómo evaluar AlphaScan de INSVISION como parte del control dimensional en taller.
Resumen del escenario
Una forma práctica de leer el artículo es partir de este escenario:
- Cómo usar videos de escaneo de piezas para generar…: Cuando un equipo de calidad recibe una pieza sin plano, una modificación de primer artículo o una carcasa con radi…
- Qué son los videos de escaneo de piezas para genera…: No se trata de filmar una pieza con una cámara convencional ni de grabar un video para archivarlo.
- Cómo se pasa del escaneo al dibujo 3D: El flujo típico comienza con la captura de la pieza real en taller o en laboratorio.
Qué son los videos de escaneo de piezas para generar dibujo 3D
No se trata de filmar una pieza con una cámara convencional ni de grabar un video para archivarlo. En metrología dimensional, la expresión describe la captura continua de franjas de superficie mientras el operador mueve un escáner manual alrededor de la pieza.
Cada pasada aporta coordenadas de puntos que el software correlaciona mediante referencias geométricas, resultados de alineación o marcas auxiliares. La sucesión de franjas se consolida en una nube de puntos densa y después en una malla poligonal.
Esa malla es la base para dos entregables distintos: la comparación contra un modelo CAD nominal y la reconstrucción de un dibujo 3D con cortes, cotas clave y notas de acabado.
La diferencia frente a una medición por puntos discretos es relevante: se documenta la continuidad de la superficie, no solo un conjunto de coordenadas aisladas.
Cómo se pasa del escaneo al dibujo 3D

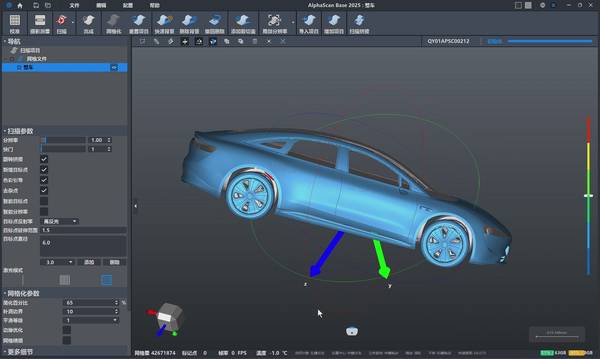

El flujo típico comienza con la captura de la pieza real en taller o en laboratorio. Un escáner manual como AlphaScan de INSVISION registra franjas completas mientras el operador recorre las caras accesibles.
Después, el software depura la malla: elimina puntos espurios, cierra zonas de baja densidad y alinea la geometría con el CAD nominal o con un plano de referencia.
En la revisión técnica, la comparación por colores muestra dónde la pieza se aleja de la tolerancia. La decisión ya no depende de una sola sección medida con calibrador. El mapa de desviación permite discutir si una deformación, un radio o un canal interno se acepta, se retrabaja o se documenta como condición as-built.
Cuando el entregable es un dibujo 3D, la malla depurada se importa a un entorno CAD para generar cortes, acotaciones y vistas que describan la pieza real. Si el objetivo es retrabajo, la malla puede servir como referencia geométrica para no intervenir sobre suposiciones.
Si el objetivo es inspección, el reporte final combina imágenes, secciones y la decisión de aceptación o rechazo.
Factores técnicos que condicionan el resultado
El resultado práctico depende menos de la marca del escáner que de cuatro condiciones de pieza y entorno. La tabla siguiente resume lo que conviene comprobar antes de prometer un flujo de dibujo 3D.
| Factor | Efecto práctico | Qué validar en planta |
|---|---|---|
| Acabado superficial | Piezas pulidas, brillantes o negras pueden introducir baja densidad o ruido | Preparación mate temporal, ajuste de exposición, patrón de referencia |
| Fijación y rigidez | Una pieza suelta o un soporte flexible añade error de alineación | Utilizar apoyo rígido y referencia estable durante toda la captura |
| Acceso a caras internas | Zonas ocultas, nervios profundos o solapas no generan datos suficientes | Validar con una pieza real antes de aprobar el procedimiento |
| Entregable CAD | Un STL no es un sólido paramétrico; un dibujo acotado exige trabajo posterior | Acordar con ingeniería si se necesita malla, sólido o informe GD&T |
Dónde se limita la medición tradicional
La medición por puntos con máquina de coordenadas o plantillas sigue siendo útil cuando hay pocas cotas críticas y geometría prismática. El límite aparece con superficies orgánicas, radios de empalme, canales internos o caras curvas. En esos casos, los puntos discretos no describen la forma real;
queda un salto entre puntos que obliga a asumir la geometría intermedia.
La comparación con un dibujo 3D basado solo en puntos puede ocultar una deformación localizada. La programación de rutas, la orientación del palpador y las pasadas repetidas también consumen tiempo en plazos de entrega.
Los videos de escaneo de piezas para generar dibujo 3D resuelven la continuidad de datos capturando la superficie de forma más densa, no necesariamente más rápida en todos los casos.
La utilidad principal es descriptiva: se retira la interpretación aproximada de una curva y se trabaja con evidencia dimensional de la superficie.
Cuándo conviene y cuándo no
Conviene considerar este flujo cuando la pieza tiene geometría compleja, cuando se necesita documentar as-built para retrabajo o cuando el control por plantillas no cubre superficies curvas. También conviene en primer artículo y en modificaciones que deben compararse contra un CAD nominal.
No conviene como reemplazo automático de un calibrador cuando solo se controlan dos o tres cotas lineales bien definidas. Tampoco conviene si la tolerancia exigida es más cerrada que la incertidumbre práctica del equipo y del entorno, o si no hay forma de fijar la pieza de manera estable.
En esos casos, el escaneo puede aportar una nube densa, pero no evidencia suficiente para la decisión de aceptación.
Selección práctica y validación en planta
Antes de implantar AlphaScan de INSVISION o cualquier flujo equivalente, conviene ejecutar una validación corta en la propia línea. El objetivo no es comparar hojas de datos, sino comprobar que la combinación de superficie, fijación, acceso y entregable funciona con la pieza real.
Una pieza con superficies muy pulidas puede necesitar recubrimiento mate temporal antes de capturar. Una pieza flexible conviene fijarla sobre apoyo rígido y verificar que no se mueve durante el recorrido. Las caras internas profundas deben revisarse en la nube resultante antes de cerrar el procedimiento.
Y el formato esperado por ingeniería —malla STL, sólido paramétrico o informe dimensional con cotas GD&T— debe definirse antes del escaneo, no después.
Este tipo de validación evita comprar un flujo de trabajo que luego no cuadra con los criterios de aceptación. La decisión correcta se apoya en las condiciones de la pieza, no solo en la resolución del sensor.
AlphaScan de INSVISION en el flujo de digitalización
Para la digitalización de piezas en planta, AlphaScan de INSVISION responde a un problema concreto: capturar la superficie real cerca del utillaje, sin bloquear la célula, y generar una malla que alimente tanto la inspección como el dibujo 3D.
Es un escáner manual que registra franjas completas durante el movimiento del operador, lo que resulta adecuado para superficies curvas, canales internos accesibles y piezas con radios de empalme donde la medición por puntos pierde continuidad.
Los datos generados por INSVISION con AlphaScan se alinean con el CAD nominal para producir un mapa de desviación por colores. Con ese mapa, el equipo de calidad puede decidir con evidencia dimensional en el propio flujo de producción, en lugar de depender de croquis a mano o esperas de laboratorio.
La contribución del equipo no es reemplazar toda la metrología, sino ofrecer una vía para documentar geometría completa antes de que la pieza avance al siguiente proceso.
Errores frecuentes y preguntas técnicas
¿Necesito grabar un video convencional para generar el dibujo 3D?
No. El término se refiere a la secuencia continua de captura con un escáner manual. La fotografía o el video convencional no produce coordenadas densas compensadas para metrología.
¿Una malla STL sirve directamente como plano de fabricación?
No. El STL es una representación poligonal. Para obtener un dibujo 3D utilizable hay que importar la malla a CAD, generar cortes y acotar vistas. La malla es la base geométrica, no el entregable final.
¿AlphaScan puede medir superficies negras o pulidas sin preparación?
Depende del contraste y del acabado. Las superficies de baja reflectancia o muy pulidas pueden requerir recubrimiento mate temporal. Conviene validar con la pieza real antes de fijar el procedimiento.
¿El escaneo manual sustituye una máquina de medición por coordenadas?
No en todos los casos. Para geometría compleja y superficies continuas aporta densidad de puntos. Para tolerancias muy cerradas o planos de control con puntos definidos, conviene confirmar con una CMM o un patrón.
¿Qué entregable da más utilidad para retrabajo?
Normalmente la malla alineada con el CAD nominal y el mapa de desviación. Ese par permite localizar dónde intervenir, comparar la forma real y documentar la decisión sin depender de interpretaciones.
Resumen final
Los videos de escaneo de piezas para generar dibujo 3D deben evaluarse por lo que agregan en el flujo de calidad: evidencia dimensional de superficie continua, disponible en taller y compatible con CAD.
No son una solución universal para todas las cotas, ni reemplazan automáticamente la verificación por CMM cuando la tolerancia lo exige. El acierto está en validar primero si la pieza puede fijarse, si las caras críticas son accesibles y si el entregable esperado es una malla, un sólido o un informe GD&T.
AlphaScan de INSVISION encaja cuando el objetivo es capturar la pieza real, comparar contra nominal y decidir antes del siguiente proceso.
