Título: Escáner de Nube de Puntos: Guía Técnica para Cumplimiento Normativo en 2026

Cuerpo del Artículo:

En la manufactura moderna, los datos de medición no son solo números; son evidencia. Un escaneo 3D puede revelar la desviación geométrica de una pieza, pero sin trazabilidad metrológica y conformidad con normativas, ese dato carece de validez para una auditoría de calidad, una inspección de primer artículo o la liberación de un lote de producción. Este artículo explica cómo un escáner de nube de puntos técnicamente robusto trasciende la simple captura de formas para convertirse en una herramienta de metrología certificable, centrándonos en los principios que garantizan el cumplimiento normativo.

¿Qué es un Escáner de Nube de Puntos y Cómo Funciona?

Un escáner de nube de puntos es un dispositivo de medición óptica tridimensional que proyecta un patrón de luz estructurada (generalmente franjas láser o luz blanca) sobre un objeto. Las cámaras integradas capturan la deformación de este patrón sobre la superficie del objeto.

Mediante trigonometría y algoritmos de procesamiento, el sistema calcula con precisión las coordenadas (X, Y, Z) de cientos de miles o millones de puntos por segundo, generando una “nube de puntos” digital que representa fielmente la geometría externa del objeto físico.

La clave para su uso industrial no reside solo en la captura masiva de puntos, sino en la trazabilidad métrica del proceso. Esto significa que cada medición puede relacionarse con patrones de calibración certificados internacionalmente, asegurando que la precisión declarada sea demostrable y auditada.

Elementos Clave que Definen la Calidad Metrológica

No todos los escáneres 3D son aptos para control de calidad. La idoneidad para entornos normativos se basa en varios pilares técnicos:

• Precisión y Resolución Certificadas: La precisión (la cercanía del punto medido a su posición real) debe estar documentada mediante certificados de calibración trazables a estándares nacionales (como el NIST en EE. UU. o el PTB en Alemania). La resolución (la distancia entre puntos capturados) determina el nivel de detalle superficial detectable.
• Estabilidad y Repetibilidad: El equipo debe ofrecer los mismos resultados bajo las mismas condiciones, independientemente del operador o del momento de la medición. Esto se valida mediante protocolos de repetibilidad y reproducibilidad (R&R).
• Compensación de Movimiento: En escáneres portátiles, los sistemas de seguimiento por cámaras o mediante objetivos reflectantes compensan el movimiento del operador, actuando como un sistema de coordenadas portátil y estable en el espacio de trabajo.
• Software de Análisis con Capacidades GD&T: La nube de puntos por sí sola es inerte. El software debe permitir el alineamiento con el modelo CAD nominal y ejecutar análisis geométricos complejos: planicidad, circularidad, tolerancias dimensionales y geométricas (GD&T), mapas de desviación a color y generación de informes automáticos.

> Sugerencia de imagen: Diagrama que muestre el flujo de trabajo: Escaneo -> Nube de puntos alineada con CAD -> Análisis GD&T -> Informe de inspección automático.

Diferencias con Tecnologías de Medición Afines

Donde es la solución óptima:

• Inspección de Primer Artículo (FAI): Verificación completa de una pieza o ensamblaje contra planos CAD, generando informes de desviación para cumplir con normas como ISO 9001 o AS9100.
• Control de Calidad en Línea/Desvío: Detección rápida de desviaciones en piezas de fundición, estampación o composites, permitiendo correcciones antes de que se acumulen defectos.
• Reverse Engineering de Componentes Complejos: Digitalización de piezas sin documentación CAD para reproducción, análisis o rediseño.
• Análisis de Desgaste y Deformación: Comparación del estado de un molde, herramienta o componente antes y después del uso o entre ciclos de producción.

Limitaciones a considerar:

• Materiales y Superficies: Los materiales transparentes, reflectantes o altamente oscuros pueden requerir preparación superficial (como un spray mate) para un escaneo óptimo.
• Geometrías Ocultas: No puede medir características internas o totalmente ocultas a la línea de visión del escáner. Aquí se complementa con CMMs táctiles o tomografía.
• Entorno: La luz ambiental intensa o las vibraciones excesivas pueden afectar la calidad del dato.

Al evaluar un escáner para aplicaciones reguladas, pregunte:

1. Certificación: ¿El fabricante proporciona certificados de calibración trazables? ¿Con qué periodicidad debe recalibrarse el equipo?
2. Validación del Proceso: ¿El software permite estudios R&R y documenta el proceso de medición para auditorías?
3. Flujo de Trabajo Integrado: ¿La solución genera informes automáticos con sellos de fecha, operador y condiciones, listos para archivo?
4. Soporte Normativo: ¿El software calcula automáticamente las tolerancias GD&T según normas ISO/ASME?
5. Escalabilidad: ¿Puede integrarse el dato en el flujo digital de la planta (SPC, MES)?

La Respuesta de INSVISION: Precisión Integrada en el Flujo de Trabajo

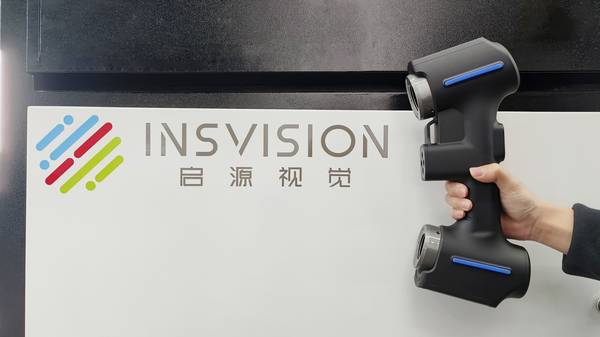

La gama de escáneres portátiles de INSVISION, como el modelo AlphaScan, se diseña con el cumplimiento normativo como premisa. Su arquitectura combina un sistema óptico calibrado con algoritmos de procesamiento que priorizan la fidelidad métrica. El software asociado no es solo un visualizador;

es una estación de trabajo de inspección que guía al operador en la definición de planes de medición, ejecuta análisis GD&T contra el CAD y genera informes de conformidad listos para auditoría, reduciendo la subjetividad y el tiempo de reporting.

El valor no está en una supuesta velocidad máxima, sino en la eficiencia en el resultado final: un dato confiable y un informe válido generado en minutos, no en horas. Esto es crítico en líneas de producción just-in-time o en la fabricación aeroespacial y automotriz, donde los estándares son inflexibles.

Preguntas Frecuentes y Errores Comunes

P: ¿Un escáner más rápido es siempre mejor para control de calidad?

R: No necesariamente. La velocidad de captura es útil, pero la estabilidad, la repetibilidad y la precisión son primordiales. Un escaneo ligeramente más lento pero con datos robustos que no requieren reprocesado es más eficiente en un proceso de inspección.

P: ¿Podemos sustituir completamente nuestra CMM con un escáner?

R: Son tecnologías complementarias. El escáner es ideal para cobertura superficial completa y geometrías orgánicas. La CMM sigue siendo insustituible para medir con la máxima precisión puntos específicos, agujeros profundos o características internas. La estrategia óptima suele integrar ambas.

P: ¿La nube de puntos es directamente el “certificado” de medición?

R: No. La nube de puntos es la materia prima. El certificado es el informe de inspección generado por el software, que documenta el procedimiento, los criterios de alineación, las tolerancias evaluadas y los resultados numéricos, todo respaldado por la trazabilidad de calibración del hardware.

P: ¿Es difícil implementar esta tecnología en un departamento de calidad tradicional?

R: La curva de aprendizaje para escanear es relativamente rápida. El mayor cambio cultural está en el análisis de datos. Se pasa de medir unos pocos puntos a analizar millones.

Esto requiere definir estratégicamente qué se va a inspeccionar (plan de medición), pero ofrece una visión completa imposible de obtener con métodos discretos.

Conclusión

En el contexto industrial actual, un escáner de nube de puntos es más que un digitalizador 3D; es un sistema de metrología óptica. Su verdadero valor se materializa cuando su precisión intrínseca, trazabilidad certificada y software de análisis avanzado convergen para producir evidencia auditable.

La elección debe basarse en la robustez técnica para cumplir normas, la integridad del flujo de datos y su adaptación a escenarios reales de producción, donde la confiabilidad del dato es tan crítica como la velocidad de obtención.

Soluciones como las de INSVISION encarnan este enfoque, priorizando la generación de resultados metrológicamente sólidos que sustentan la toma de decisiones y garantizan la calidad en entornos de fabricación exigentes.
