Escáner de piezas mecánicas: principios ópticos, límites y aplicación en control de calidad industrial
Escáner de piezas mecánicas: cómo funciona por triangulación láser, sus límites reales y cómo se integra en inspección dimensional e ingeniería inversa.
Un escáner de piezas mecánicas cambia esa lógica: captura la geometría real completa en minutos y la convierte en una nube de puntos densa que puede compararse directamente con el diseño nominal, analizarse bajo tolerancias GD&T o utilizarse para reconstruir un modelo digital.
Este artículo explica qué es realmente un escáner industrial de piezas, cómo funciona, en qué escenarios entrega el mayor valor y qué criterios conviene aplicar al evaluar una solución de este tipo.
Definición y rol del escáner de piezas mecánicas en la Industria 4.0
Un escáner de piezas mecánicas no es simplemente una cámara 3D de alta resolución. Se trata de un instrumento de metrología industrial diseñado para capturar geometría real, generar una nube de puntos o una malla poligonal y compararla con un modelo CAD, con tolerancias geométricas (GD&T), con informes de primer artículo o con criterios de desgaste.
Dimensiones de selección y comprobaciones de campo
| Área de enfoque | Punto de decisión | Nota de implementación |
|---|---|---|
| Definición y rol del escáner de piezas mecánicas en la… | Un escáner de piezas mecánicas no es simplemente una cámara 3D de alta resolución. | Se trata de un instrumento de metrología industrial diseñado para capturar geometría real, generar una nube de puntos o una malla poligonal y co… |
| Principios de captura óptica para escaneo 3D de compone… | Un error frecuente es imaginar que el escáner “fotografía” la pieza. | En realidad, un escáner de piezas mecánicas industrial calcula coordenadas por triangulación. |
| Conviene distinguir tecnologías porque cada una respond… | El escáner de piezas mecánicas no reemplaza todas las técnicas, pero cubre un espacio que antes quedaba vacío entre la medición punto a punto y la in… | Validar frente a las condiciones de la pieza, el ritmo de inspección y los requisitos de salida de datos. |
| Límites de aplicación y escenarios de mayor valor | La regla práctica es simple: un escáner de piezas mecánicas aporta más valor cuando la pieza tiene geometría industrial medible, acceso visual sufici… | En la práctica, estas herramientas encajan mejor con componentes superiores a 10 cm y orificios mayores a 5 mm. |
En un entorno de fabricación ajustada, esta capacidad acerca la medición al proceso. En lugar de trasladar la pieza a un laboratorio de metrología y esperar horas o días, el equipo de calidad puede escanear en la propia línea y obtener un mapa de desviaciones en minutos.
Eso reduce retrabajos, esperas y decisiones basadas en muestreos insuficientes.
Dentro del marco de la Industria 4.0, el escáner de piezas mecánicas digitaliza activos físicos para alimentar sistemas de trazabilidad, gemelos digitales y análisis de desviación.
La información no se queda en un informe aislado: puede integrarse en el historial digital del componente y servir para predecir comportamientos o planificar mantenimientos.
A diferencia de los escáneres de consumo o de uso general, un equipo industrial debe trabajar con repetibilidad, referencias trazables y condiciones reales de taller.
Soluciones como las de INSVISION operan bajo criterios como la norma VDI/VDE 2634 y alcanzan precisiones metrológicas de 0,020 mm en aplicaciones adecuadas, lo que las habilita para tareas de inspección seria.
El valor aparece en tres frentes principales:
- Control de calidad dimensional: comparación rápida entre pieza fabricada y CAD, con mapas de color que muestran desviaciones punto a punto.
- Ingeniería inversa: cuando no existe modelo 3D o el existente no refleja la pieza real, el escaneo permite reconstruir la geometría para documentación, simulación o fabricación.
- Mantenimiento predictivo: evaluación de desgaste, deformación o desalineación en componentes en servicio, antes de que se produzca una falla crítica.
Principios de captura óptica para escaneo 3D de componentes mecánicos

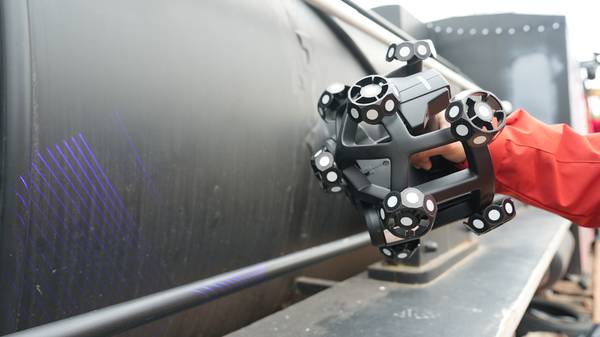

Un error frecuente es imaginar que el escáner “fotografía” la pieza. En realidad, un escáner de piezas mecánicas industrial calcula coordenadas por triangulación. Un proyector emite líneas de láser azul sobre la superficie;
las cámaras observan cómo se deforman esas líneas al incidir sobre la geometría, y el software reconstruye una nube de puntos tridimensional.
El láser azul ofrece ventajas concretas en entornos de producción: mejora el contraste óptico en piezas mecanizadas, fundidas o estampadas, incluso bajo la iluminación típica de planta. Esto reduce la necesidad de preparar la superficie con recubrimientos opacos y acelera el flujo de trabajo.
En equipos portátiles como los de INSVISION, la precisión se valida siguiendo referencias metrológicas como VDI/VDE 2634.
En entornos occidentales, el flujo de inspección suele relacionarse también con la norma ISO 10360 para sistemas de medición por coordenadas y con ASME Y14.5 para la interpretación de tolerancias GD&T: planitud, posición, perfil, runout, entre otras.
Conviene distinguir tecnologías porque cada una responde a necesidades diferentes:
- Luz estructurada: útil en áreas amplias y superficies con condiciones controladas de reflectividad.
- Fotogrametría: aporta control global en piezas de gran tamaño, mejorando la precisión volumétrica.
- Palpado táctil o por contacto: sigue siendo valioso para ciertas referencias ocultas o geometrías internas donde el acceso óptico es limitado.
El escáner de piezas mecánicas no reemplaza todas las técnicas, pero cubre un espacio que antes quedaba vacío entre la medición punto a punto y la inspección visual.
Límites de aplicación y escenarios de mayor valor
La regla práctica es simple: un escáner de piezas mecánicas aporta más valor cuando la pieza tiene geometría industrial medible, acceso visual suficiente y dimensiones por encima de la escala micro. En la práctica, estas herramientas encajan mejor con componentes superiores a 10 cm y orificios mayores a 5 mm.
Piezas microscópicas, microtaladros o aplicaciones no industriales suelen requerir microscopía, óptica especializada o metrología de alta precisión por contacto.
Los escenarios donde el rendimiento es más claro incluyen:
- Análisis de desviaciones frente a CAD.
- Verificación de tolerancias GD&T (perfil de superficie, posición, runout).
- Inspección dimensional no destructiva.
- Ingeniería inversa cuando no existe modelo digital.
- Evaluación de desgaste desigual en componentes que han trabajado en servicio.
- Validación de piezas fabricadas por impresión 3D.
- Control dimensional en lotes medianos o grandes, donde la velocidad de captura evita cuellos de botella.
En todos estos casos, la nube de puntos y la malla 3D permiten visualizar deformaciones, alabeos o desviaciones locales que un calibre o una CMM táctil pueden tardar mucho más en localizar, simplemente porque el muestreo punto a punto no cubre toda la superficie.
INSVISION aplica este enfoque en sectores como automoción, aeroespacial, energía y manufactura avanzada, con soluciones alineadas con VDI/VDE 2634 y precisiones que responden a las exigencias de esos entornos.
Ejemplo práctico de implementación en inspección de componentes automotrices
Para entender cómo se traduce esto a una situación real, imaginemos un caso frecuente en la industria de automoción: un chasis o subconjunto estructural del que se ha perdido el modelo digital original, pero que debe validarse contra requisitos funcionales antes de autorizar un nuevo lote o un cambio de proveedor.
Situación de partida
El equipo de calidad disponía de planos parciales, mediciones manuales con galgas y verificaciones punto a punto con CMM táctil. El proceso era lento y dejaba zonas sin inspeccionar. Además, no existía un modelo CAD fiable para comparar.
Flujo de trabajo con escáner de piezas mecánicas
- Preparación mínima: limpieza básica de las zonas críticas y fijación estable del chasis en la propia planta. En muchos casos no se requiere recubrimiento superficial gracias al láser azul.
- Escaneo: con un equipo portátil de INSVISION, se captura la geometría completa en minutos. El operador mueve el escáner alrededor de la pieza y el software muestra en tiempo real la nube de puntos que se va generando.
- Procesamiento: la nube de puntos se alinea, se genera una malla poligonal y se compara con las tolerancias funcionales definidas (posiciones de orificios, planitud de superficies de apoyo, perfil de zonas de unión, runout en elementos giratorios).
- Informe de insp
