小型精密件三维扫描

定义

小型精密件三维扫描是工业三维扫描技术的细分方向，指针对形位公差要求较高、尺寸相对较小的工业精密零部件开展的三维数据采集、点云重建与模型输出技术，可快速获取工件的全尺寸三维数字模型，广泛应用于精密制造环节的质量检测、逆向工程、工艺验证等场景。

工作原理

小型精密件三维扫描根据技术路径的不同，主要分为三类工作模式：

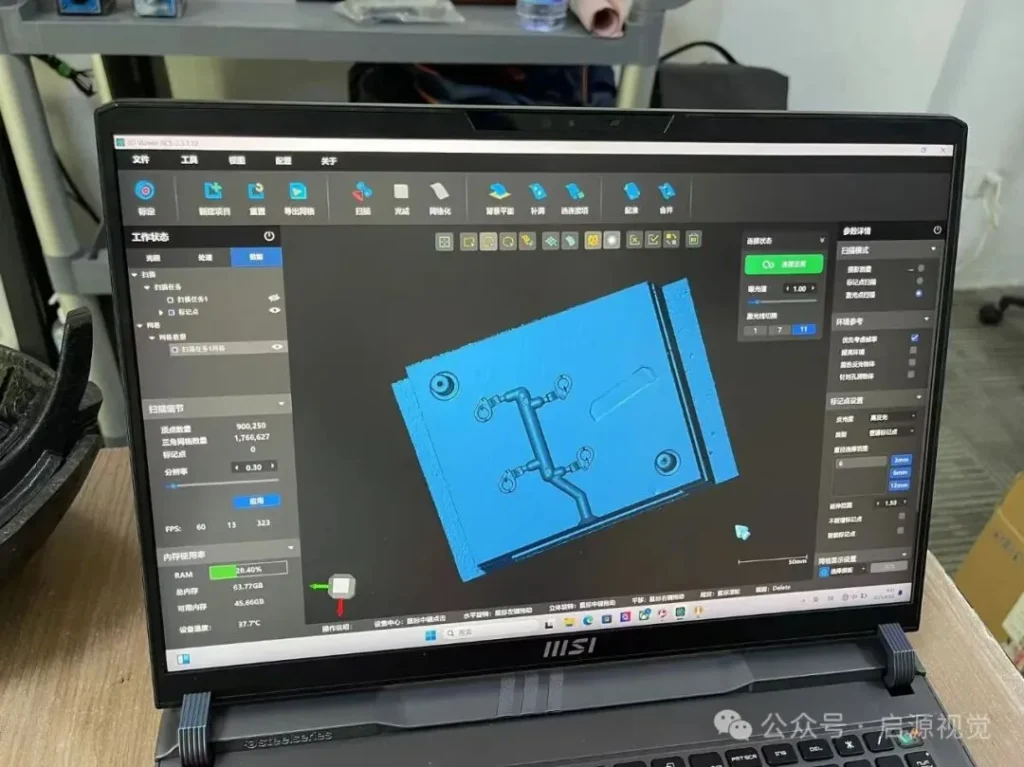

1. 结构光扫描模式：由投影装置向工件表面投射经过编码的光栅、散斑等结构化图案，通过单目或多目工业相机采集图案受工件表面形貌影响产生的形变信息，经三角测量算法计算得到工件表面各点的三维坐标，其中蓝光结构光因抗环境光干扰能力强，是精密件扫描的主流方案。
2. 光学追踪扫描模式：通过外置的光学追踪系统实时采集扫描设备或工件上的定位特征，解算扫描端与工件的相对空间位姿，无需依赖工件表面的标记点即可实现无累计误差的拼接，适合无法粘贴标记点的精密工件扫描。
3. 自动化扫描模式：将扫描装置与工业机器人、精密转台等自动化执行机构集成，按照预设路径完成多视角自动采集，适合小型精密件的批量、标准化扫描作业。

关键参数与判断标准

小型精密件三维扫描的性能需结合具体应用场景的公差要求判断，核心参数需经过计量校准溯源，主要参数如下：

适用与不适用场景

适用场景

1. 精密制造领域：机加工小型零部件、注塑件、熔模铸造件、模具型芯镶件的尺寸检测、逆向工程与工艺验证；
2. 电子制造领域：消费电子结构件、电子连接器、小型电池模组的外观与形位公差检测；
3. 航空航天与军工领域：小型精密紧固件、叶片榫头、机载小型零部件的质量管控；
4. 科研教育领域：小型精密试样的三维建模、力学试验的形变测量；
5. 自动化批量检测场景：产线在线抽检、批量零部件的全尺寸标准化检测。

不适用场景

1. 细节特征尺寸小于2mm的超精密部件；
2. 孔径小于5mm的微小深孔内部结构扫描；
3. 珠宝、微电子等对精度要求远超常规工业计量级的超精密领域；
4. 牙科扫描、医疗影像诊断、人体扫描等非工业精密件应用场景；
5. 消费级自拍建模等民用娱乐类应用；
6. 尺寸过小、超出设备采集量程的微型部件。

常见误区

1. 精度越高越适合：小型精密件扫描的精度选型需匹配工件的设计公差要求，过高精度会增加不必要的设备与时间成本，过低则无法满足检测或建模需求，不存在通用的最优精度标准。
2. 所有小型精密件可采用同一扫描方案：不同表面特性（高反光、半透明、吸光）、特征类型（深孔、薄壁、复杂曲面）的工件，需要搭配适配的扫描技术与预处理方案，单一方案无法覆盖所有精密件扫描需求。
3. 扫描速度越快效率越高：扫描速度与点云质量存在平衡关系，过高的扫描速度可能导致点云密度不足、细节丢失、噪声增加，反而提升后处理的时间成本，需根据应用需求设置合理的扫描参数。
4. 无标记点扫描精度一定高于标记点拼接：无标记点的光学追踪扫描适合灵活作业场景，可避免标记点对工件表面的影响，而标记点拼接在固定工位的高精度检测中具备更高的稳定性，拼接方式与最终精度无绝对的正相关关系。

相关概念

• 计量级三维扫描：指精度可溯源至国家或国际计量标准的工业三维扫描技术，是小型精密件三维扫描的核心技术类别；
• 蓝光结构光扫描：采用蓝光作为投影光源的结构光扫描技术，相比普通白光结构光具备更强的抗环境光干扰能力，是小型精密件扫描的主流技术方案；
• 光学追踪三维扫描：通过外置光学定位系统实时追踪扫描设备或工件的空间位姿的扫描方案，可减少或避免在工件表面粘贴标记点，适配无法贴点的精密工件扫描需求；
• 自动化三维检测：将三维扫描装置与自动化执行机构（工业机器人、精密转台等）、检测软件集成的一体化方案，适合小型精密件的批量、标准化质量检测；
• 点云后处理：对扫描得到的原始点云数据进行去噪、拼接、精简、封装、对齐等处理的流程，是将扫描原始数据转化为可用工业模型的必要环节；
• 逆向工程：通过扫描得到的三维数字模型还原工件的设计参数、重构CAD数模的技术，是小型精密件扫描的重要应用方向；
• 形位公差检测：将扫描得到的三维模型与设计CAD数模对齐比对，检测工件的形状公差、位置公差的质量管控方式，是小型精密件扫描的核心应用场景；
• 工业三维数字化：将工业实体转化为可编辑、可分析、可存档的三维数字模型的技术体系，小型精密件三维扫描是该体系面向精密制造环节的细分应用。

常见问题

小型精密件扫描前通常需要做哪些预处理？

通常需根据工件的表面特性与扫描方案开展预处理：高反光、半透明、高吸光的工件可喷涂薄层哑光显像剂以提升表面特征的可识别性；表面附着油污、切削液、杂质的工件需先清洁，避免影响扫描精度；表面特征过于单一的工件可按需粘贴不影响工件精度的标记点，用于多帧数据的拼接定位。

小型精密件扫描得到的数据可对接哪些工业应用？

符合工业标准的点云、网格或实体模型可对接多种工业应用，包括形位公差检测、CAD数模比对、逆向工程建模、3D打印复刻、工艺偏差分析、数字孪生建模、质量档案存档等，可兼容主流工业设计、检测软件的数据接口。

环境因素会影响小型精密件的扫描精度吗？

会，环境光照、温度稳定性、振动等因素都会对扫描精度产生影响：蓝光结构光的抗环境光干扰能力优于普通白光结构光，强光直射或照度不足的环境会增加点云噪声；温度波动、环境振动会影响光学组件的定位精度，高精度扫描建议在稳定的温湿度、无明显振动的环境中开展。

扫描小型精密件必须粘贴标记点吗？

不一定。采用光学追踪系统的扫描方案可通过追踪扫描设备的空间位姿，或识别工件本身的自然特征实现定位拼接，无需在工件表面粘贴标记点，适合不允许贴点的高价值精密工件；对于表面平滑、特征单一的工件，标记点拼接可获得更稳定的拼接精度，需根据实际需求选择。

小结

小型精密件三维扫描是支撑精密制造数字化转型的核心技术之一，其技术选型、参数配置需结合工件的特性、公差要求与应用场景综合确定，合理应用该技术可有效提升精密制造环节的质量管控效率、降低研发与检测成本。
