启源视觉AlphaScan：工业级3D扫描仪系统实战解析
微米战场：当传统量具撞上复杂曲面 汽车白车身的焊接夹具调试、航空发动机叶片的型面检测——这些场景的公差带往往压缩在±0.05mm以内。老师傅手里的三坐标测量机（CMM）固然精准，但面对涡轮叶片这类自由曲面，探针逐点触测的耗时足以拖垮产线节拍；而市面上常见的便携式扫描设备，又常在车间振动、杂散光干扰下出现点云分层、拼接错位。 "测得准"和"测得快"之间的鸿沟，本质是测量工具的环境适应...
微米战场：当传统量具撞上复杂曲面
汽车白车身的焊接夹具调试、航空发动机叶片的型面检测——这些场景的公差带往往压缩在±0.05mm以内。老师傅手里的三坐标测量机（CMM）固然精准，但面对涡轮叶片这类自由曲面，探针逐点触测的耗时足以拖垮产线节拍；而市面上常见的便携式扫描设备，又常在车间振动、杂散光干扰下出现点云分层、拼接错位。
“测得准”和”测得快”之间的鸿沟，本质是测量工具的环境适应性短板。启源视觉AlphaScan的实战价值，正在于它把计量室级别的精度搬进了车间现场——手持形态下仍能保持0.02mm+0.03mm/m的体积精度，这相当于在2米扫描范围内，误差控制不超过一根头发丝的直径。
手持形态的精度悖论：AlphaScan如何破局
行业里有条不成文的偏见：手持式3D扫描仪系统为了便携，必然牺牲精度。这种认知源于早期消费级设备的体验——光学跟踪基座与手持扫描头之间的位姿解算，稍有抖动就引发数据漂移，后期拼接全靠人工修点。
AlphaScan的解法藏在它的动态跟踪架构里。多频相移蓝光投射配合双目立体视觉，将单帧采集时间压缩到毫秒级；内置的IMU惯性测量单元与视觉里程计融合，实时补偿操作者手臂的自然震颤。某航空零部件厂商的实测数据显示：同一钛合金叶轮连续扫描10次，AlphaScan的重复性误差稳定在0.015mm以内，与固定桥式CMM的比对偏差不超过0.025mm——这意味着手持扫描首次真正迈进了计量级门槛。
AlphaScan与固定桥式CMM性能对比
| 指标 | AlphaScan（手持） | 固定桥式CMM |
|---|---|---|
| 重复性误差 | 稳定在0.015mm以内 | 未明确数值，作为比对基准 |
| 与CMM比对偏差 | 不超过0.025mm | — |
光源选择的工程逻辑：蓝光为何成为产线标配
白光扫描仪在实验室环境下表现尚可，一旦遇上车间顶灯的频闪、工件表面的切削液反光，点云噪声立刻飙升。蓝光的波长优势（450nm左右）在此显现：环境光中该波段能量占比极低，窄带滤光片可以轻松将其剥离，信噪比提升往往超过一个数量级。

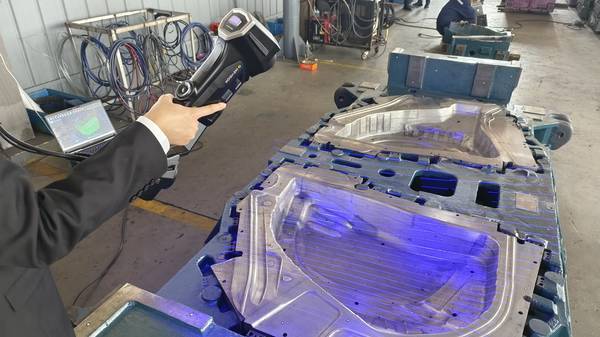

启源视觉AlphaVista的蓝光方案更进一步。针对碳纤维复合材料、发黑处理模具等低反射率表面，其多曝光融合算法能在单次扫描中完成高动态范围成像，省去传统喷粉显影的预处理工序。某新能源汽车电池托盘产线的改造案例显示：导入蓝光3D扫描仪系统后，单件检测节拍从12分钟压缩至4分钟，且消除了显影剂残留导致的清洁成本。
B2B采购中的常见陷阱是”参数迷信”——盯着分辨率数字却忽视光源与工况的匹配。深色铸件、高亮电镀件、半透明塑料，每种材质都有对应的光学策略，选型时务必要求供应商提供同材质样件的实测报告。
不同材质工件的光学策略选型检查清单
- □ 深色铸件需匹配专用光学策略
- □ 高亮电镀件需匹配专用光学策略
- □ 半透明塑料需匹配专用光学策略
- □ 选型时要求供应商提供同材质样件的实测报告
软硬协同：被低估的系统集成深水区

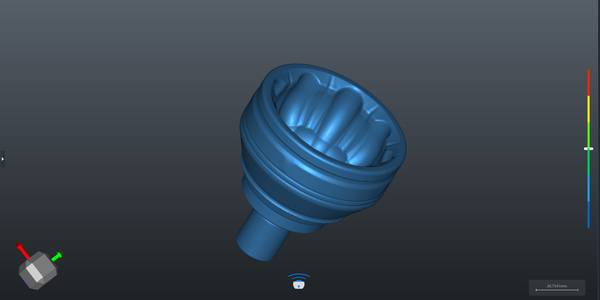

硬件交付只是项目的起点。多数企业的痛点在于：扫描获取的三角网格模型，如何顺畅流入CATIA、NX的逆向建模环境？检测报告的维度数据，怎样自动回写MES系统触发工艺调整？
启源视觉的架构设计前置了这些接口需求。其3D扫描仪系统标配的INS-API开发包，支持C++、Python双栈调用，点云数据可直接输出为STEP、IGES等CAD原生格式；对于自动化产线，GigE Vision与Profinet协议的支持让扫描单元能无缝接入西门子、三菱的PLC控制网络。某重型机床企业的数字化改造项目印证了这种开放性的价值——从扫描触发、数据上传到SPC分析报表生成，全流程无人干预，将首件检验（FAI）的周期从6小时压缩至35分钟。
对比封闭架构的进口设备，这种”可编程”特性显著降低了柔性产线改造中的隐性成本。当产品换型时，工艺工程师自主调整扫描路径与判定阈值，无需等待原厂技术支持。
首件检验（FAI）自动化流程步骤
- 扫描触发
- 数据上传
- SPC分析报表生成
国产与进口3D扫描仪系统关键差异对比
| 维度 | 国产（启源视觉） | 进口（Creaform、GOM等） |
|---|---|---|
| 标准品交付周期 | 4周内 | 16-20周 |
| 紧急备件响应 | 48小时到场 | 需跨境物流 |
| 定制化服务 | 工程师常驻现场，深度介入夹具设计与标定流程 | 难以复制的服务密度 |
| 综合成本优势（0.02mm精度档位） | 30%-40% | — |
国产替代的理性路径：性能对标与服务溢价
Creaform、GOM等国际品牌在计量领域的积淀不可否认，但采购决策从来不是单纯的技术比较。进口设备的货期动辄16-20周，核心部件的维保需跨境物流；而该系列依托长三角的供应链集群，标准品交付可控制在4周内，紧急备件48小时到场。
更关键的差异在定制化响应。国内汽车主机厂的焊装线改造，往往伴随产线不停产的约束条件——这意味着扫描方案必须适配现有的工位布局、机器人品牌、安全围栏。该系列的工程师团队常驻项目现场，从夹具设计到标定流程的深度介入，是国际厂商难以复制的服务密度。
对于采购决策者，全生命周期成本（TCO）的测算应当纳入：设备折旧、维保费用、停机损失、二次开发投入。在0.02mm精度档位，国产3D扫描仪系统的综合成本优势通常达到30%-40%，而供应链安全性的战略价值更难以量化。
结语
工业级3D扫描仪系统的选型，本质是一场精度、效率、成本的多目标优化。该系列AlphaScan的实战表现证明：手持形态与计量精度并非零和博弈，蓝光技术与场景适配需要工程化落地，而软硬件的开放架构才是智能制造转型的真正基础设施。当国产设备完成从”能用”到”好用”的跨越，高端制造的测量环节正迎来更具韧性的供应链选择。
