质检瓶颈：人工抽检拖垮产线节拍

国内某自主品牌车企的焊接车架产线曾长期困于检测效率的瓶颈。车架作为整车骨架，涉及数百个钣金件的焊接与铆接，结构复杂、型面多变。该企业的质量控制环节依赖人工操作三坐标测量机进行抽检，单件检测耗时长达3小时，检测工位成为产线最突出的堵点。

人工打点受限于测针可达性，只能抽取关键尺寸，难以实现全尺寸检测。漏检的型面偏差流入后道装配工序，导致返工率居高不下，产能爬坡阶段的质量风险尤为突出。该车企最终将目光投向三维模型扫描仪技术，试图以非接触式测量重构质检流程。

人工抽检 vs. 三维扫描检测关键对比

□ 检测方式：人工操作三坐标测量机
□ 单件检测耗时：3小时
□ 检测范围：仅关键尺寸抽检，难以全尺寸覆盖
□ 漏检风险：型面偏差易流入后道工序，返工率高
□ 三维扫描方式：非接触式蓝光三维扫描
□ 单件检测耗时：8分钟
□ 检测范围：全尺寸数据采集
□ 精度水平：±0.02mm，对标GB/T 1184-1996标准

效率突破：蓝光扫描仪8分钟完成全尺寸采集

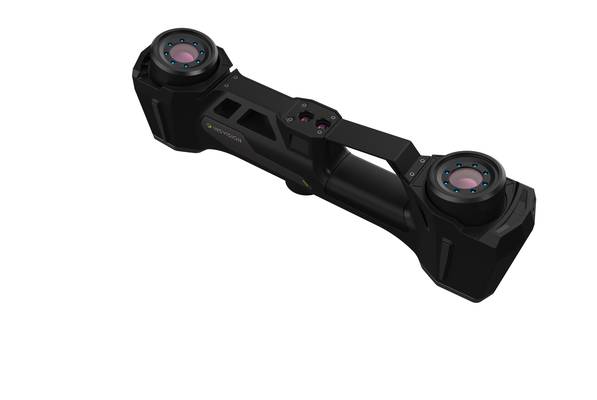

启源视觉 AlphaVista 蓝光三维扫描仪的导入改变了这一局面。针对整车车架复杂的钣金焊接结构，该设备采用蓝光光栅技术，在车间环境光干扰严重的现场仍能稳定成像。智能快速拼接算法将多视角扫描数据实时融合，全尺寸数据采集时间压缩至8分钟。

计量精度达到±0.02mm，严格对标GB/T 1184-1996形位公差标准，能够精准识别复杂曲面的微小形变与焊接变形。实际产线运行中，这一效率意味着单班次可完成数十件车架的全检，彻底扭转了”抽检赌概率”的被动局面。对于追求零缺陷目标的制造企业，三维模型扫描仪的高通量检测能力成为产线升级的关键基础设施。

三维扫描检测核心参数表

参数项	数值/描述	依据
单件检测时间	8分钟
计量精度	±0.02mm
适用标准	GB/T 1184-1996形位公差标准
成像技术	蓝光光栅技术
数据处理	智能快速拼接算法，多视角实时融合

软件闭环：点云自动配准CAD

硬件效率的提升需要软件系统的同步支撑。启源视觉为三维模型扫描仪配套开发了端到端的数据处理平台，扫描所得点云与原始CAD模型自动配准，偏差色谱图实时呈现几何误差分布，公差带超限区域自动标红预警。

针对制造业合规性要求，系统内置ISO及GB/T标准模板，一键生成检测报告，规避人工判读的主观误差。从来料检测到首件检验，从过程抽检到终检放行，数据流在系统内自动流转，形成可追溯的质量档案。这种”即扫即析”的能力尤其契合钣金件、压铸件等复杂零部件的精密测量需求，为产线”自働化”升级提供了数据底座。

质量检测数据处理流程

扫描获取点云数据
点云与原始CAD模型自动配准
偏差色谱图实时呈现几何误差分布
公差带超限区域自动标红预警
一键生成符合ISO/GB/T标准的检测报告
数据流自动流转，形成可追溯质量档案

柔性检测：手持设备补位复杂场景

固定式三维模型扫描仪解决了批量检测的效率问题，但制造现场仍存在大量非标准化场景。模具修模、异形压铸件抽检、焊装夹具调试等作业分散于车间各处，传统固定式设备难以覆盖。

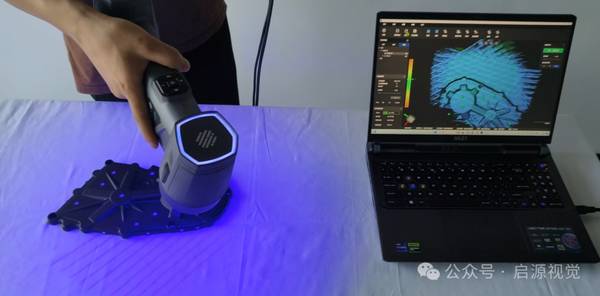

启源视觉AlphaScan 手持式三维扫描仪针对制造现场的柔性检测需求设计。设备机身轻便，无需粘贴标记点即可工作，操作人员可直接深入现场完成复杂曲面的数据采集。对环境光照与微震动的强适应性，使其在焊装车间等恶劣工况下仍能稳定输出精度。省去标记点粘贴与去除的辅助工序，单件检测的准备时间从半小时级降至分钟级，真正实现了”即拿即扫”的柔性检测。
