三维测量仪选型指南：启源视觉Alpha系列提升工业质检ROI
传统测量触顶，三维测量仪打开精度与效率的增量空间 高端制造的质检环节正在经历一场静默的范式转移。 当多曲面工件成为常态、柔性产线换型周期压缩至小时级，传统三坐标测量机（CMM）的"固定工位+接触式采样"模式愈发显得笨重——探针触及不到的倒扣结构、单点测量无法还原的全局形貌、以及动辄数小时的离线送检流程，构成了制造现场典型的"测量瓶颈"。更隐蔽的代价在于：为配合CMM的节拍，产线被迫...
传统测量触顶，三维测量仪打开精度与效率的增量空间
高端制造的质检环节正在经历一场静默的范式转移。
当多曲面工件成为常态、柔性产线换型周期压缩至小时级，传统三坐标测量机（CMM）的”固定工位+接触式采样”模式愈发显得笨重——探针触及不到的倒扣结构、单点测量无法还原的全局形貌、以及动辄数小时的离线送检流程，构成了制造现场典型的”测量瓶颈”。更隐蔽的代价在于：为配合CMM的节拍，产线被迫配置冗余在制品库存，资金占用与交付风险同步攀升。
非接触式三维测量仪的崛起，本质上是对”测量即生产停顿”这一旧有逻辑的颠覆。启源视觉的技术路径尤为典型：通过结构光或激光三角测量原理，设备可在数秒内完成数百万测点的密集采样，生成可与CAD数模直接比对的全场数据。这意味着，复杂曲面的轮廓度、装配间隙的统计分析、甚至模具磨损的趋势预测，均可嵌入生产节拍实时完成——质检从产线的”断点”转变为数据流的”节点”。
对于处于数字化改造关键期的B2B企业，这一转变的财务意义远超技术本身。启源视觉的三维测量方案将”事后筛选不良品”转化为”过程预防偏差”，直接作用于良率提升与返工成本的削减，成为智能制造投资中ROI最为清晰的标的之一。
手持激光与蓝光结构光技术路线对比
| 技术特性 | 手持激光扫描 | 蓝光结构光 |
|---|---|---|
| 核心优势 | 测量基准灵活，可围绕大型工件自由走位，适用于模具现场、装配工位及户外场景 | 450nm窄带光源有效滤除环境光干扰，配合高分辨率工业相机实现0.01mm级及以上计量精度 |
| 适用场景 | 精度要求适中、移动性优先的逆向工程与现场维修 | 需实验室级精度但部署于车间一线的批量检测场景 |
| 技术限制 | 激光线束对环境光敏感，高反光或深色表面需喷涂显影剂 | 依赖热稳定性与振动补偿算法以应对车间温漂与微振 |
技术路线抉择：手持激光与蓝光结构光的场景化分野
三维测量仪的选型决策，常被简化为精度指标的横向对比，实则暗藏技术路线与业务场景的错配风险。
手持式激光扫描的核心优势在于测量基准的灵活性。以0.025mm级精度为基准，设备摆脱机械臂或龙门架的束缚，操作人员可围绕大型工件自由走位，在模具现场、装配工位甚至户外场景完成数据采集。其技术短板同样明确：激光线束对环境光敏感，高反光或深色表面的信噪比下降，需配合喷涂显影剂使用——这决定了它更适用于”精度要求适中、移动性优先”的逆向工程与现场维修场景。
蓝光结构光则代表了另一条技术路线。450nm波段的窄带光源有效滤除环境光干扰，配合高分辨率工业相机，可实现0.01mm级甚至更高的计量精度。启源视觉的蓝光三维测量仪在此基础上强化了热稳定性与振动补偿算法，使其能够穿透车间常见的地面微振与照明波动，将原本局限于计量室的精度能力下沉至生产一线。
启源视觉的选型建议回归制造现场的真实约束：工件尺寸是否超出固定式设备的行程？现场光照条件是否可控？检测频次是否支撑专用工位的投资回报？答案的交集，即是技术路线的最优解。
三维测量仪选型关键考量因素检查清单
- □ 工件尺寸是否超出固定式设备的行程？
- □ 现场光照条件是否可控？
- □ 检测频次是否支撑专用工位的投资回报？
- □ 是否需要在产线现场而非计量室完成高精度测量？
- □ 工件表面是否为高反光或深色材质，影响非接触测量信噪比？

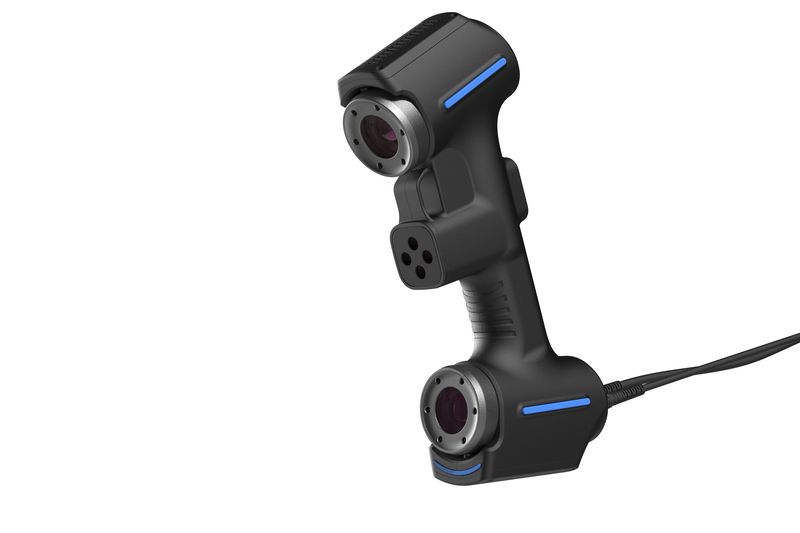

AlphaScan：移动计量场景的效率重构
在大型压铸模具的维保现场，一个常被忽视的隐性成本是”停机等待测量”——模具从机台卸下、转运至计量室、排队等待CMM检测、再返回产线，整个周期往往占据计划停机时间的40%以上。
该系列AlphaScan手持式三维测量仪的设计初衷，正是将测量能力”推”至模具所在的机台旁。1.3kg的整机重量与无线数据传输，使技术人员能够在不中断吊装作业的情况下完成型腔扫描；内置的摄影测量功能支持大尺寸模具（最大可扩展至数米级）的精度控制，无需额外布置全局定位点。某头部新能源车企的压铸车间数据显示：引入AlphaScan后，单套模具的维保检测周期从6小时压缩至45分钟，年减少设备停机时间超过2000小时——这笔账折算为产能释放，远超设备采购本身的支出。
对于采购决策者而言，AlphaScan的价值命题清晰可量化：以计量室建设的固定投入为分母，以产线OEE（设备综合效率）的提升为分子，手持式三维测量仪在特定场景下的投资回收期可控制在12个月以内。
AlphaVista：当实验室级精度适配车间级工况
汽车零部件的批量检测长期面临两难：CMM的精度可信，但节拍无法匹配产线；在线检测系统速度足够，却难以覆盖关键尺寸的计量级精度要求。
该系列AlphaVista蓝光三维测量仪的切入点，在于消解”精度”与”效率”的零和博弈。其技术内核采用蓝光条纹投影与多目视觉融合，配合主动温度补偿与机械振动滤波算法，在车间常见的10-30℃温漂、地面微振环境下，仍能将体积精度稳定在0.015mm+L/10000级别——这一指标已逼近中型桥式CMM的计量水平，而单次扫描时间以秒计，支持自动化上下料的节拍集成。
更关键的差异化在于数据一致性。传统视觉检测受环境光波动影响，同一工件在不同时段的测量结果可能出现系统性偏移，导致SPC（统计过程控制）的误判。AlphaVista的窄带蓝光光源与自适应曝光算法，将环境光干扰抑制在信号基线以下，确保跨班次、跨季节的数据可比性。对于推行IATF 16949体系审核的汽车零部件供应商，这种”免计量室”的精度稳定性，直接降低了质量体系的合规成本。
AlphaScan与AlphaVista核心性能与应用场景对比
| 维度 | AlphaScan | AlphaVista |
|---|---|---|
| 设备类型 | 手持式激光扫描仪 | 蓝光结构光三维测量仪 |
| 典型应用场景 | 大型压铸模具维保现场，机台旁即时测量 | 汽车零部件批量检测，车间级高精度全检 |
| 精度水平 | 0.025mm级 | 0.015mm+L/10000，逼近中型桥式CMM |
| 效率提升效果 | 单套模具维保检测周期从6小时压缩至45分钟，年减少停机超2000小时 | 单次扫描以秒计，支持自动化上下料节拍集成 |
| 投资回收期 | 特定场景下可控制在12个月以内 | 未明确提及具体数值，但强调降低质量体系合规成本 |
从设备交付到数据闭环：该系列的集成化服务逻辑
三维测量仪的采购决策，在合同签署后才真正进入高风险区——设备与MES/QMS系统的数据对接、检测程序的跨平台迁移、以及随工艺迭代持续的算法优化，往往消耗远超预期的隐性成本。
该系列的服务架构回应了这一痛点。硬件层面，设备原生支持STEP、IGES、Q-DAS等工业标准格式，并提供API接口供客户自主开发或第三方集成商调用，规避了数据孤岛与重复建模的陷阱。软件层面，检测模板支持参数化继承，当产品换型时，工程师无需从零编写测量程序，仅需调用历史方案并调整关键基准，即可快速完成新工件的检测部署。
售后响应机制同样嵌入制造现场的运营节奏。该系列在主要工业集聚区配置备件库与驻场工程师，承诺4小时级的故障响应——对于按分钟计算停机损失的重资产行业，这一承诺的财务价值不亚于设备本身的精度指标。
该系列三维测量系统部署与运维流程
- 设备交付后，通过原生支持的STEP、IGES、Q-DAS等工业标准格式实现与MES/QMS系统对接
- 利用API接口供客户或第三方集成商进行定制化开发，避免数据孤岛
- 产品换型时，工程师调用历史检测模板，仅调整关键基准即可快速部署新工件检测程序
- 发生故障时，依托区域备件库与驻场工程师，实现4小时级响应
结语：三维测量仪的选型，本质是制造策略的映射
从AlphaScan的现场机动性到AlphaVista的精度下沉，该系列的产品矩阵覆盖了工业质检从”离线抽检”向”在线全检”演进的不同阶段。对于采购决策者，最终的选型不应止步于技术参数的比对，而需回归更根本的命题：企业的质量策略是追求”合格即放行”的效率极致，还是”数据可追溯”的风险控制？产线的柔性化程度要求设备
