汽车焊装白车身关键尺寸全覆盖自动化3d扫描仪应用实践
汽车焊装车间白车身尺寸检测面临效率与覆盖率不可兼得的痛点。本文解析启源视觉AlphaAutoScan-400自动化3d扫描仪在焊装线的落地实践，展示非接触式全尺寸测量如何突破节拍瓶颈，实现关键尺寸百分百在线监控与数据闭环，为工艺优化提供直接依据。

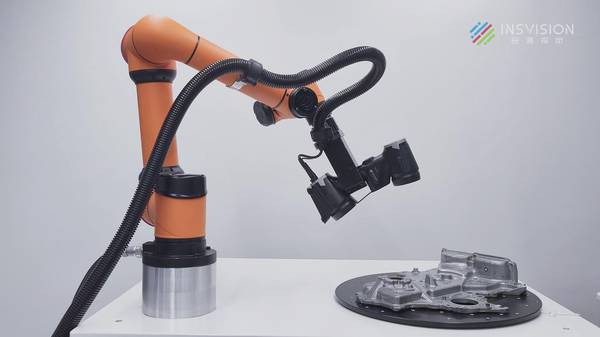

针对这一痛点，启源视觉推出的AlphaAutoScan-400自动化三维扫描系统，为焊装车间提供了一套切实可行的大批量在线检测方案。该系统基于结构光扫描技术，融合了专为工业现场优化的三维重建算法，能够对白车身的门洞、翼子板搭接处、立柱根部等关键区域进行非接触式全尺寸测量，目前已在多家主流整车厂的焊装线上实现了稳定批量化应用。
从“抽样”到“全检”：在线检测的节拍突破
传统CMM检测面临的核心矛盾在于效率与覆盖率的不可兼得。完成一台白车身上下个关键尺寸点的完整测量，往往意味着产线需要停机数小时，这在大规模生产中是无法承受的成本。此外，针对车门、引擎盖等大型薄壁覆盖件，接触式测头的探压本身就可能引起工件微变形，导致测量数据与真实装配状态存在偏差。
选型维度与现场判断要点
| 关注维度 | 判断要点 | 落地提示 |
|---|---|---|
| 从“抽样”到“全检”：在线检测的节拍突破 | 传统CMM检测面临的核心矛盾在于效率与覆盖率的不可兼得。 | 完成一台白车身上下个关键尺寸点的完整测量，往往意味着产线需要停机数小时，这在大规模生产中是无法承受的成本。 |
| 落地三步走：数据、工艺与系统的深度融合 | 将一套自动化三维扫描系统成功集成至现有焊装产线，是一个系统工程，通常围绕三个核心阶段展开。 | 首先是测量规划与数据基准定义。 |
| 价值延伸：从质量控制到工艺优化 | 引入AlphaAutoScan-400带来的改变，远不止于将检测方式自动化。 | 其更深层的价值在于为制造过程提供了前所未有的数据维度和洞察能力。 |
AlphaAutoScan-400的部署，直接瞄准了这一工艺瓶颈。系统通过多传感器协同与高速拼接算法，能够在车身随线体移动的有限工位节拍内，完成对预设特征区域的快速扫描与全局数据对齐。其非接触式的测量方式，彻底避免了测力带来的二次形变问题。对于技术负责人而言，这意味着检测不再是一个需要单独规划停线的“特殊事件”，而是能够无缝嵌入现有生产节拍的标准工序，真正实现了关键尺寸的100%在线监控。
落地三步走：数据、工艺与系统的深度融合
将一套自动化三维扫描系统成功集成至现有焊装产线，是一个系统工程，通常围绕三个核心阶段展开。
首先是测量规划与数据基准定义。工程师需与工艺部门紧密协作，基于尺寸工程图纸（GD&T）和过往的尺寸问题清单，明确所有需要监控的基准面、孔位、轮廓线及型面区域。这决定了扫描仪的安装布局、视角与扫描路径，确保所有关键特征“看得见、扫得全”。
其次是针对复杂现场环境的工艺适配。焊装车间环境光复杂，工件表面既有高反射的镀锌板，也有漫反射的毛坯钢板。AlphaAutoScan-400系统需要根据不同的表面特性，动态调整光栅投射参数与相机曝光策略，以稳定获取高质量的原始点云数据，避免因过曝或反光导致的数据空洞。
最后是实现与生产管理系统的数据闭环。系统通过标准接口与工厂MES或QMS系统对接，实现检测任务的自动触发。每次扫描完成后，点云数据与CAD数模进行自动比对，分析结果（包括各点的偏差值、整体型面偏差云图、公差带符合率统计）自动生成结构化报告，并推送至相关工艺与质量人员。从数据采集到报告输出，全过程无需人工干预，将检测人员从重复劳动中解放出来，专注于偏差分析与工艺调优。整个系统的部署与工艺调试周期可控制在数周内，启源视觉提供的全天候技术支持体系保障了产线的长期稳定运行。
价值延伸：从质量控制到工艺优化
引入AlphaAutoScan-400带来的改变，远不止于将检测方式自动化。其更深层的价值在于为制造过程提供了前所未有的数据维度和洞察能力。
第一层是检测覆盖率的质变。系统可以对每台车的门缝间隙、面差、立柱匹配度等进行全数检测，替代了原本1-2台的抽样，使得任何偶发的尺寸偏差都无处遁形，实现了质量风险的主动预防。
第二层是数据分析能力的升级。系统输出的不仅是离散点的偏差数值，更包括完整的偏差色谱云图。工艺工程师可以直观地看到整个侧围或门板的变形趋势，是向内凹陷还是向外翘曲，从而精准判断是夹具定位问题、焊接应力集中还是零件来料缺陷，为尺寸链的优化提供了直接的数据依据。
第三层是综合效率的提升。检测节拍与产线同步，消除了专检等待时间。同时，这套系统的应用场景具备天然的可扩展性。其核心的自动化三维扫描能力，同样适用于冲压车间的来料首件检验、模具维修后的型面验收、以及焊装夹具的定期精度复检。对于正在推进产线智能化升级的企业，这意味着可以用一套标准化的检测平台，覆盖多个关键质控环节，有效降低设备投入与后续的运维复杂度。
启源视觉作为在工业三维视觉领域拥有完整自主技术栈的供应商，其AlphaAutoScan系列产品已通过多项国际认证。对于制造业的技术与采购决策者而言，选择自动化检测方案，本质上是选择一家能够提供持续工艺支持与迭代能力的长期合作伙伴。启源视觉提供的，正是从高精度硬件、智能算法软件到现场工艺Know-How整合的全栈式解决方案，其软件平台支持多语言界面与定制化报告，能够灵活适配从本土工厂到海外基地的多样化需求，为制造企业的质量体系数字化与国产化替代提供了坚实可靠的选项。
