三维扫描测量仪选型与应用指南

在重型装备制造的质量控制环节，大型铸钢件、焊接结构件等工件的复杂型面检测，常成为卡住产线流畅度的瓶颈。当接触式测头无法触及深凹槽基准面，或大尺寸工件反复装夹耗时过长，检测本身就会拖慢交付节奏，甚至因数据偏差导致批量返工。本文聚焦这一具体

深凹与大型化：传统检测方法的两重困境

许多技术负责人都有类似体验：一批壁厚公差要求严格的铸钢件进入终检。操作员使用三坐标或大型卡规进行关键尺寸复检，但工件内部的加强筋凹槽、非贯通内腔却让测针“望而却步”。勉强探测所得数据，可能与实际型面存在肉眼不可见的零点几毫米偏差，而这已足以让工件因“超差”被判返工，重回数控机床。这不仅浪费机时，更打乱了整个生产序列。

另一重压力来自工件尺寸本身。长度数米的大型结构件，使用传统方法检测时，往往需要多次移动工件或仪器、重新建立基准。一个班次下来，完整的检测报告可能只完成寥寥数件，质检区堆料成为常态，交付节点在最后一环被牢牢锁死。

三维扫描如何切入重型工件检测现场

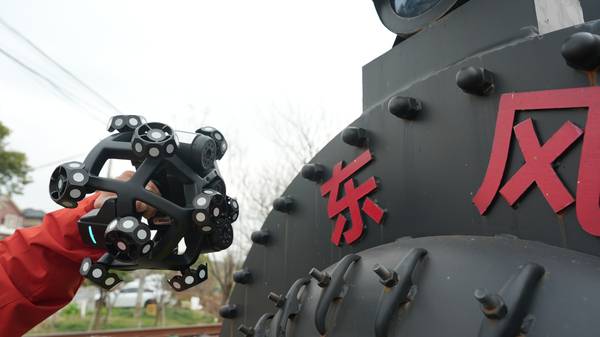

针对上述痛点，非接触式三维扫描提供了一种不同的技术路径。以启源视觉的相关方案为例，其设计思路直接回应了现场约束。对于测针难以触及的深凹区域，设备可采用单束增强型蓝光进行精细扫描，光刀能够贴合复杂曲面获取密集点云，从而还原凹槽、倒角等特征的真实尺寸。

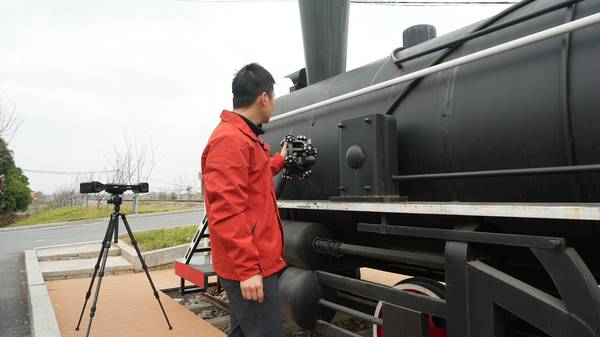

面对大尺寸工件，扫描仪的面幅模式可以一次性覆盖更大区域，显著减少扫描次数和拼接误差。更重要的是，它省去了为每次测量而反复进行的精密装夹与寻位操作。操作员将扫描头对准工件，在软件引导下完成数据采集，后续的比对分析均在数字模型上进行。

从点云到报告：一个可追溯的检测流程

效率提升不仅在于采集速度，更在于数据处理的自动化程度。扫描获得的高密度点云数据，可与工件的原始CAD设计模型进行快速智能对齐。系统自动计算型面偏差，并以色谱图直观显示，何处超差、何处合格一目了然。

对于重型装备行业常见的来料检测或焊接后变形分析，这份包含具体偏差数值与位置的可视化报告，就是关键的质量凭证。它不仅能用于判断单件合格与否，更能通过统计过程分析，反向追溯铸造或焊接工艺的稳定性，为工艺优化提供数据支撑。

技术决策的边界：什么情况下应考虑引入三维扫描

三维扫描并非万能替换方案，其适用性取决于具体的生产与质检需求。当您的产线面临以下情况时，值得将其纳入评估范围：

工件特征复杂：大量存在深孔、凹槽、自由曲面，接触式测量可达性差或效率极低。
尺寸与重量带来操作瓶颈：工件庞大笨重，移动、装夹、寻位时间远超实际测量时间。
需求超越单点尺寸：不仅需要检测几个关键尺寸，更需获取全型面偏差数据，用于变形分析或逆向工程。
追求检测流程数字化：希望建立可存储、可追溯、可视化的三维检测档案，替代传统的纸质报告。

在决策前，采购与技术团队应共同明确核心验证指标：针对您最典型的工件材质（如铸钢粗糙表面、带漆膜或反光焊接面），扫描仪的精度复现性如何；从现场扫描到生成标准检测报告（如PDF或Excel格式）的完整工作流耗时；以及设备在车间振动、温湿度变化环境下的长期稳定性。最可靠的方式是提供代表性样件，进行现场或寄样的实测验证，直观对比数据结果与现有检测方法的差异。
