kanat yüzeyleri için 3D ölçüm kontrolü: üretim ekipleri için pratik kriterler
Üretim ortamı ve ölçüm ihtiyacı Üretim ortamı ve ölçüm ihtiyacı Havacılık tedarik zincirinde kanat yüzeyleri için 3D ölçüm kontrolü artık bir tercih değil.
Üretim ortamı ve ölçüm ihtiyacı
Havacılık tedarik zincirinde kanat yüzeyleri için 3D ölçüm kontrolü artık bir tercih değil, bir zorunluluk haline gelmiştir. Bunun temel nedeni basittir: kanat geometrisindeki sapmalar tek başına küçük görünse de, montaj sonrası motor verimliliğini, titreşim davranışını ve servis ömrünü doğrudan etkiler.
Üretim hattında yaşanan asıl baskı da buradan gelir; parça başına ayrılan kontrol süresi kısalırken, kabul kriterleri giderek sıkılaşır.
Kalite mühendisleri bir yandan müşterinin GD&T çağrılarını karşılamak zorundadır, diğer yandan ilk parça doğrulama süreçlerini hızlandırmak ve tekrar eden ölçümleri belgelenebilir hale getirmek durumundadır.
Saha doğrulama kontrol listesi
| Odak alanı | Karar noktası | Uygulama notu |
|---|---|---|
| Parça uygunluğu | Boyut, yüzey durumu ve kritik toleransları tarama göreviyle eşleştirin | Temsilî bir parça ile tam test taraması yapın |
| Veri akışı | Nokta bulutu, sapma haritası ve kalite raporunun sürece uyumunu kontrol edin | Dışa aktarım formatlarını ve onay sorumlularını netleştirin |
| Saha kullanımı | Eğitim, kalibrasyon, ışık ve çalışma alanını değerlendirin | Test sonucunu tekrarlı uygulamalar için referans haline getirin |

Geleneksel mastar ve temaslı ölçüm yöntemleri bu noktada sınırda çalışır. Kanat yüzeyi serbest formlu bir yapıya sahiptir; belirli kesitlerde prob ile nokta toplamak, yüzeyin tamamı hakkında güvenilir bir sapma haritası sunmaz.
Üstelik kanatçık kenarları, platform geçişleri ve kök bölgesi gibi kritik alanlarda erişim kısıtı vardır. Bu bölgelerde elle ölçüm yapmak operatörden operatöre değişkenlik gösterir ve tekrarlanabilirlik düşer.
Üretim ortamında asıl ihtiyaç duyulan şey, yüzeyi bütün olarak yakalayan, hızlı kurulabilen ve sonuçları sayısal rapora dönüştürebilen bir ölçüm yaklaşımıdır.
INSVISION, bu ihtiyacı AlphaScan el tipi 3D tarayıcı ile karşılar. Cihaz, kanat yüzeyini nokta bulutu olarak tarayarak CAD modeliyle karşılaştırılabilir sapma verisi üretir. Üretim mühendisi için önemli olan nokta, ölçümün yalnızca tek bir kesitte değil, tüm yüzey boyunca yapılabilmesidir.
Böylece kanat yüzeyleri için 3D ölçüm kontrolü, ilk parça onayından seri üretim içi doğrulamaya kadar aynı veri altyapısıyla yürütülebilir. Saha koşullarında mastar beklemeden, parçayı fikstürden ayırmadan ölçüm yapılabilmesi, hattın akışını bozmadan güvenilir veri toplamanın önünü açar.

Geleneksel ölçümün sınırları
Kanat profillerinde ölçüm yaparken geleneksel yöntemlerin sizi nerede yavaşlattığını hiç düşündünüz mü? El tipi ölçüm aletleri, mastarlar ve koordinat ölçüm makineleri (CMM) uzun yıllardır havacılık kalite kontrolünün omurgasını oluşturuyor.
Ancak kanat yüzeyleri için 3D ölçüm kontrolü gerektiren projelerde, bu yöntemlerin pratik sınırları hızla görünür hale geliyor.
İlk sınır karmaşık geometride ortaya çıkıyor. Kanat yüzeyleri serbest formlu, değişken eğrilikli ve bölgesel olarak ince kesitli yapılardır. Bir mastar belirli bir profili kontrol edebilir ama yüzeyin tamamını sürekli olarak değerlendiremez. CMM tek noktaları yüksek hassasiyetle ölçer;
fakat kanadın tamamını taramak saatler alır ve veri noktaları arasındaki boşluklar yorum gerektirir. Bu da ikinci temel soruna bağlanır: veri sürekliliği. Geleneksel ölçüm size ayrık noktalar verir; form sapmalarını, dalgalanmaları ve lokal deformasyonları görmek için ise sürekli yüzey verisi gerekir.
Ayrık veriyle çalışırken iki ölçüm noktası arasında ne olduğunu tahmin edersiniz.

Üçüncü sınır teslim ritmiyle ilgilidir. Havacılık tedarik zincirinde ilk parça doğrulama, revizyon sonrası kontrol ve MRO süreçleri hızlı dönüş gerektirir. CMM programlama, fikstürleme ve ölçüm döngüleri bu tempoya ayak uydurmakta zorlanır.
INSVISION AlphaScan gibi taşınabilir 3D tarama sistemleri tam da bu boşluğu hedefler: parça boyutundan bağımsız olarak sahada hızlı kurulum, sürekli yüzey verisi ve tekrarlanabilir ölçüm akışı.
Ama önce geleneksel yöntemlerin sınırlarını netleştirmek gerekir ki 3D taramanın nerede gerçek bir fark yarattığı doğru anlaşılsın.
3D taramanın iş akışına yerleşmesi
3D taramanın iş akışına yerleşmesi

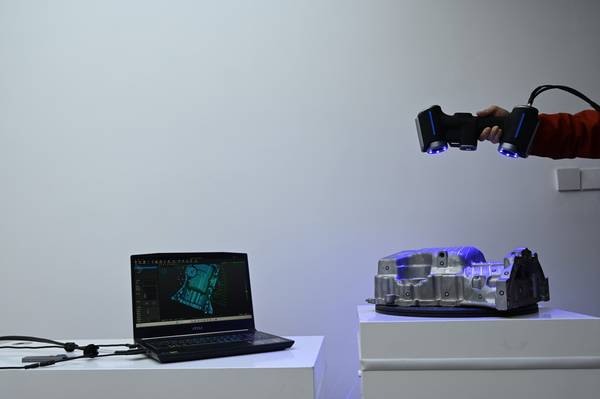

Kanat yüzeyleri için 3D ölçüm kontrolü saha tarafında genellikle dört adımda ilerler: tarama, karşılaştırma, inceleme ve raporlama. İlk adımda operatör, AlphaScan el tipi tarayıcıyı kanat profili boyunca hareket ettirir.
Yüzey işaretleyici gerektirmeyen bu yaklaşım, özellikle ince cidarlı ve karmaşık eğriliğe sahip havacılık parçalarında kurulum süresini kısaltır. Elde edilen nokta bulutu, referans CAD modeliyle hizalanır ve sapma haritası oluşturulur. Burada önemli olan yalnızca ortalama sapma değil;
GD&T çağrıları kapsamında profil toleransı, burulma ve kord boyu gibi değerlerin de aynı veri setinden okunabilmesidir. İnceleme aşamasında mühendis, kritik bölgeleri kesit bazında değerlendirir. Son adımda rapor, doğrudan kalite yönetim sistemine aktarılabilecek formatta dışa alınır.
Bu bütünlük, INSVISION’ın saha koşullarında tekrarlanabilir ölçüm süreci kurmasının temelini oluşturur.

Uygulama öncesi doğrulama noktaları
Uygulama öncesi doğrulama noktaları
Havacılık bakım ve imalat ekipleri son beş yılda belirgin bir dönüşüm yaşıyor: kanat yüzeyleri için 3D ölçüm kontrolü artık yalnızca laboratuvar tipi sabit CMM’lerle yürütülen bir süreç olmaktan çıktı.
Sahada, motor kanatlarının teslimat öncesi veya revizyon sonrası kontrolünde taşınabilir optik sistemler giderek daha fazla kullanılıyor. Ancak bu geçiş, doğrulama adımları netleştirilmeden yapıldığında sonuçlar yanıltıcı olabiliyor. Uygun senaryo, yalnızca parça boyutuna göre değil;
saha serbestliği, işaretleyici koşulları, çevrim süresi ve parti tekrarlanabilirliği birlikte değerlendirilerek belirlenmeli. INSVISION AlphaScan gibi elde taşınır tarayıcılar bu noktada devreye girer;
ancak öncesinde ekibin hangi parametreleri yerinde doğrulaması gerektiğini bilmesi, ölçüm stratejisinin güvenilirliğini doğrudan etkiler.

İlk doğrulama noktası, kanat yüzeyinin optik olarak erişilebilirliğidir. Aynasal parlaklık, koyu kaplama veya ince kenar bölgeleri tarama verisinde boşluk yaratabilir. Sahada matlaştırıcı sprey kullanımına izin verilip verilmediği, uygulama öncesi netleştirilmelidir.
İkinci olarak, işaretleyici noktaların yerleşimi değerlendirilir. Kanat profili gibi sürekli eğrisel yüzeylerde, geometrinin stabil kalması için referans noktalarının düzenli dağılması gerekir; aksi durumda hizalama hatası birikir. Üçüncü doğrulama noktası, tekrar eden ölçümlerde referans çerçevesinin sabitliğidir.
Eğer kontrol, parti bazında tekrarlanacaksa, fikstür veya sabit referans hedefleri kullanılmadan yalnızca yüzey işaretleyicilerine güvenmek uzun vadede sapma yaratabilir.

Dördüncü olarak, veri çıktısının hangi tolerans çağrılarına göre değerlendirileceği sahada netleştirilmelidir. Profil sapması, kord boyu ve büküm açısı gibi parametreler, nokta bulutu yoğunluğu kadar veri hizalama stratejisinden de etkilenir.
Son olarak, AlphaScan ile alınan verinin mevcut CAD modeliyle karşılaştırılması sırasında kullanılan yazılımın sürüm ve veri aktarma formatı uyumluluğu kontrol edilmelidir. Bu doğrulama noktaları tamamlanmadan yapılan saha taraması, doğru cihazla bile yanıltıcı sonuçlar üretebilir.
