3D Tarama Cihazı: Çalışma Prensibi, Kullanım Alanları ve Seçim Kriterleri

Birçok üretim mühendisi, 3D tarama cihazlarını yalnızca prototip atölyelerine özgü, niş bir araç olarak görür.

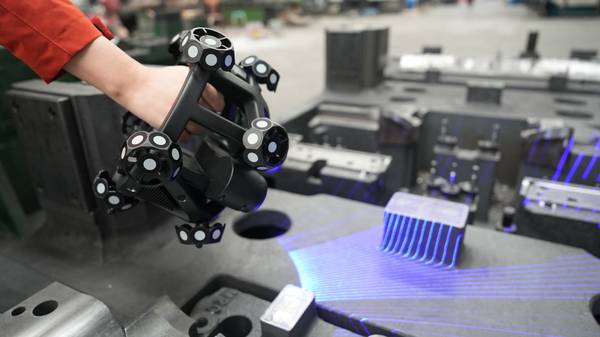

INSVISION V-Track large-scale mold scanning

Birçok üretim mühendisi, 3D tarama cihazlarını yalnızca prototip atölyelerine özgü, niş bir araç olarak görür. Oysa günümüzün hız ve izlenebilirlik odaklı kalite kontrol döngülerinde bu sistemler, doğrudan CNC işleme hattına entegre edilerek ölçüm maliyetlerini %40’a varan oranlarda düşürebiliyor.

Asıl mesele, cihazın kendisinden çok, onu üretim akışına ne kadar doğru bağlayabildiğinizdir.

Bu yazı, 3D tarama cihazının ne olduğunu, hangi fiziksel prensiplerle çalıştığını, temaslı ölçümden nerede ayrıldığını, hangi senaryolarda gerçekten değer yarattığını ve seçim yaparken nelere dikkat edilmesi gerektiğini teknik bir çerçevede ele alıyor.

INSVISION AlphaVista 3D tarama demosu

3D Tarama Cihazı Nedir? Temel Kavramlar ve Çalışma Prensibi

3D tarama cihazı, fiziksel bir parçanın yüzey geometrisini temassız olarak dijitalleştiren ve yüksek yoğunluklu nokta bulutu verisine dönüştüren bir metroloji aracıdır. Işık, lazer veya yapısal ışık projeksiyonu gibi yöntemlerle yüzeyden yansıyan sinyalleri algılayarak her bir noktanın uzaydaki koordinatını hesaplar.

Elde edilen nokta bulutu, daha sonra mesh yapısına, CAD modeline veya doğrudan GD&T sapma analizine temel oluşturur.

Pratik iş akışı

3D Tarama Cihazı Nedir? Temel Kavramlar ve Çalışma Prensi… — 3D tarama cihazı, fiziksel bir parçanın yüzey geometrisini temassız olarak dijitalleştiren ve yüksek yoğunluklu nokta bulutu veri…
Anahtar Teknik Unsurlar: Hassasiyet, Hız ve Veri Biçimleri — Bir 3D tarama cihazının üretim hattındaki gerçek değeri, sadece katalog hassasiyetiyle değil, bu hassasiyeti gerçek ortam koşulla…
Temaslı Ölçüm (CMM) ile Temassız Tarama Arasındaki Farklar — Geleneksel koordinat ölçüm makineleri (CMM), bir probu fiziksel olarak parça yüzeyine temas ettirerek noktasal veri toplar.
Doğru Cihazı Seçmek İçin Değerlendirme Kriterleri — Bir 3D tarama cihazı yatırımı yapmadan önce, aşağıdaki soruların net yanıtları aranmalıdır:

Çalışma prensibi, temelde üçgenleme (triangulation) ve faz kaydırma gibi optik tekniklere dayanır. Yapısal ışık tarayıcılar, bilinen bir deseni parça üzerine yansıtır; kameralar desenin yüzey topoğrafyasına göre nasıl deforme olduğunu kaydeder.

Lazer tabanlı sistemler ise bir lazer çizgisini yüzey üzerinde gezdirerek yansıyan ışığın konumunu hesaplar. Her iki yaklaşımda da, tarama sırasında cihazın veya parçanın konumlandırılması için referans işaretleyiciler ya da fotogrametri destekli izleme sistemleri kullanılır.

INSVISION’ın X-Track gibi optik izleme çözümleri, büyük ölçekli parçalarda bu referans ihtiyacını azaltarak ölçüm belirsizliğini kontrol altında tutar.

Anahtar Teknik Unsurlar: Hassasiyet, Hız ve Veri Biçimleri

Bir 3D tarama cihazının üretim hattındaki gerçek değeri, sadece katalog hassasiyetiyle değil, bu hassasiyeti gerçek ortam koşullarında ne kadar tekrarlanabilir sunduğuyla ölçülür. Aşağıdaki tablo, değerlendirme sırasında göz önünde bulundurulması gereken temel teknik boyutları özetlemektedir.

Teknik Unsur	Açıklama	Pratik Etkisi
Hacimsel doğruluk	Belirli bir ölçüm hacmi içinde elde edilen sapma değeri (genellikle µm cinsinden).	Tolerans dışı parçaların ayıklanmasında güvenilirlik sınırını belirler.
Nokta çözünürlüğü	İki komşu nokta arasındaki mesafe.	Keskin kenarlar, ince detaylar ve küçük geometrik unsurların yakalanabilirliğini etkiler.
Tarama hızı	Saniyede toplanan nokta sayısı veya birim alan başına tarama süresi.	Çevrim süresine doğrudan etki eder; yüksek adetli üretimde kritik önem taşır.
Veri çıktısı	Nokta bulutu (ASCII, PLY, XYZ), mesh (STL, OBJ) veya doğrudan GD&T raporu.	Kalite kontrol yazılımlarına ve PLM sistemlerine entegrasyonu kolaylaştırır.
Ortam dayanıklılığı	Titreşim, sıcaklık değişimi ve ortam ışığına karşı tolerans.	Cihazın laboratuvar dışında, doğrudan üretim hattında kullanılabilirliğini tanımlar.

INSVISION’ın AlphaVista serisi, bu unsurları PTB sertifikalı bir yazılım altyapısıyla birleştirir. Ham nokta bulutunu doğrudan GD&T analiz araçlarına aktarabilmesi, operatörün ayrı bir yazılımda ön işleme yapma zorunluluğunu ortadan kaldırır. Bu sayede tarama-ölçüm-raporlama döngüsü tek bir platformda tamamlanır.

Temaslı Ölçüm (CMM) ile Temassız Tarama Arasındaki Farklar

Geleneksel koordinat ölçüm makineleri (CMM), bir probu fiziksel olarak parça yüzeyine temas ettirerek noktasal veri toplar. Yöntem, yüksek doğruluk sunar ancak karmaşık serbest formlu yüzeylerde yeterli veri yoğunluğuna ulaşmak için saatler sürebilir.

Ayrıca parçanın ölçüm laboratuvarına taşınması, sıcaklık dengesinin sağlanması ve nitelikli operatör ihtiyacı toplam çevrim süresini uzatır.

3D tarama cihazı ise saniyede milyonlarca nokta toplayarak yüzeyin tam bir dijital ikizini oluşturur. Temas gerektirmediği için esnek, ince cidarlı veya kolay deforme olabilen parçalarda güvenle kullanılır.

Buna karşılık, ayna gibi parlak veya şeffaf yüzeylerde ışık saçılımı nedeniyle ek yüzey hazırlığı (örneğin geçici matlaştırıcı sprey) gerekebilir. CMM ise bu tür yüzeylerden etkilenmez. Dolayısıyla iki teknoloji birbirinin alternatifi değil, tamamlayıcısıdır.

Günümüzde birçok üretici, ilk parça muayenesinde taramayı hızlı bir ön kontrol olarak kullanıp kritik toleransları CMM ile doğrulamaktadır.

Uygun olduğu tipik senaryolar:

İlk parça muayenesi (First-Article Inspection): CAD model ile taranan veri otomatik olarak karşılaştırılır, GD&T tolerans sapmaları anında renkli sapma haritasıyla görselleştirilir. Otomotiv ve havacılık tedarik zincirinde bu süreç, onay döngülerini kısaltır.
Karmaşık geometrilerin kalite kontrolü: Türbin kanatları, plastik enjeksiyon parçaları, döküm gövdeleri gibi serbest formlu yüzeylerde tam alan taraması, temaslı yöntemlere göre çok daha kapsamlı veri sağlar.
Tersine mühendislik: Mevcut bir parçanın CAD verisi olmadığında, tarama ile elde edilen mesh model üzerinden parametrik CAD modeli oluşturulabilir.
Otomasyon entegrasyonu: Robot koluna entegre edilen tarayıcılar, seri üretim hatlarında %100 kontrol imkânı sunar.

Uygun olmadığı veya dikkat edilmesi gereken durumlar:

Derin, dar kanallar ve iç geometriler: Işık veya lazerin ulaşamadığı bölgeler taranamaz. Bu tür özellikler için endoskopik tarama veya bilgisayarlı tomografi (CT) gibi alternatif yöntemler gerekir.
Aşırı parlak veya saydam yüzeyler: Yüzey hazırlığı yapılmadığında veri kalitesi düşer. Matlaştırıcı sprey kullanımı, ölçüm belirsizliğine bir katman daha ekler ve ince toleranslı işlerde bu durum değerlendirilmelidir.
Mikron altı tolerans gereksinimleri: Yüksek hassasiyetli tarayıcılar dahi belirli bir hacimsel doğruluk sınırına sahiptir. Mikron altı ölçümler genellikle özel CMM veya interferometrik sistemlerin alanıdır.

Doğru Cihazı Seçmek İçin Değerlendirme Kriterleri

Bir 3D tarama cihazı yatırımı yapmadan önce, aşağıdaki soruların net yanıtları aranmalıdır:

Ölçüm hacmi ve parça boyutu: Tezgâh üstü bir sistem mi, yoksa büyük ölçekli gövdeleri tarayabilen portatif bir çözüm mü gerekiyor?
Tolerans aralığı: Parçanın kritik toleransları, cihazın hacimsel doğruluğunun en az 3 ila 5 katı altında mı? (Metrolojide yaygın kabul gören test-belirsizlik oranı prensibi.)
Yüzey özellikleri: Ağırlıklı olarak mat, işlenmiş yüzeyler mi taranacak, yoksa parlak, koyu renkli veya şeffaf malzemelerle mi çalışılacak?
Entegrasyon gereksinimleri: Tarama verileri mevcut kalite kontrol yazılımına, istatistiksel proses kontrol sistemine veya PLM platformuna ne kadar zahmetsiz aktarılabiliyor?
Operatör bağımsızlığı: Sonuçların tekrarlanabilirliği, farklı vardiyalarda ve farklı operatörlerle ne düzeyde korunuyor?

Bu sorulara verilen yanıtlar, yalnızca cihaz seçimini değil, aynı zamanda entegrasyon stratejisini de şekillendirir. Çoğu fabrikanın bir 3D tarama cihazı satın aldıktan sonra
