3D Lazer Tarama Nasıl Çalışır?
Bir 3D lazer tarama cihazı, yüzey geometrisini sayısallaştırmak için genellikle lazer üçgenleme (triangülasyon) veya yapısal ışık prensibini kullanır. Cihaz, lazer çizgilerini veya desenli ışığı parça yüzeyine yansıtır; kameralar bu desenin yüzeydeki deformasyonunu kaydeder.
Her bir noktanın üç boyutlu koordinatı, lazer kaynağı, kamera ve yansıyan nokta arasındaki geometrik ilişkiyle hesaplanır. Saniyede milyonlarca nokta toplanarak “nokta bulutu” (point cloud) adı verilen yoğun bir veri kümesi oluşturulur.
Bu nokta bulutu daha sonra mesh (poligon ağ) modeline dönüştürülerek CAD karşılaştırma, tersine mühendislik veya boyutsal raporlama için kullanılır.

Sık sorulan sorular
3D Lazer Tarama Nasıl Çalışır? değerlendirilirken nelere bakılmalı?
Bir 3D lazer tarama cihazı, yüzey geometrisini sayısallaştırmak için genellikle lazer üçgenleme (triangülasyon) veya yapısal ışık prensibini kullanır.
Hangi Veri Formatlarıyla Çalışılır? değerlendirilirken nelere bakılmalı?
3D lazer tarama cihazı çıktıları, kalite kontrol ve tersine mühendislik süreçlerinde farklı formatlarda kullanılır:
Endüstriyel Uygulama Sınırları ve Gerçek Saha Senaryoları değerlendirilirken nelere bakılmalı?
3D lazer tarama cihazı her ölçüm problemi için ideal çözüm değildir.
Temaslı yöntemlerden en büyük farkı, tek bir prob ucunun sırayla dokunduğu noktalar yerine, birkaç saniye içinde milyonlarca ölçüm noktası elde edebilmesidir. Bu sayede yüzeyin bütüncül topolojisi ortaya çıkar; lokal ölçümlerle yakalanamayan dalgalanmalar, çöküntüler veya biçim sapmaları anında görünür hale gelir.
Hangi Veri Formatlarıyla Çalışılır?
3D lazer tarama cihazı çıktıları, kalite kontrol ve tersine mühendislik süreçlerinde farklı formatlarda kullanılır:
- Nokta bulutu (ASCII, PLY, PTS): Ham ölçüm verisidir. Doğrudan sapma analizi yazılımlarına aktarılabilir.
- STL / OBJ mesh: Nokta bulutunun üçgenlenmiş yüzey modelidir. 3D baskı, hızlı prototipleme ve yüzey karşılaştırma için temel oluşturur.
- CAD formatları (STEP, IGES): Tersine mühendislikle oluşturulan katı modellerdir. Üretim, montaj simülasyonu ve CNC işleme için kullanılır.
- Sapma haritası (renkli ısı haritası): Taranan parçanın nominal CAD modelinden sapmalarını mikron seviyesinde görselleştirir. Kalite raporlarının vazgeçilmez parçasıdır.
Bu formatlar arasındaki dönüşüm, tarama cihazının doğruluğu kadar yazılım algoritmalarının kalitesine de bağlıdır. Gürültü filtreleme, hizalama (best-fit) ve delik doldurma gibi işlemler, nihai ölçüm belirsizliğini doğrudan etkiler.
Endüstriyel Uygulama Sınırları ve Gerçek Saha Senaryoları
3D lazer tarama cihazı her ölçüm problemi için ideal çözüm değildir. Yansıtıcı, şeffaf veya çok koyu yüzeylerde (örneğin parlak işlenmiş metal, cam, karbon fiber) ek yüzey hazırlığı (matlaştırıcı sprey) gerekebilir. Derin delikler, dar kanallar veya iç bükey köşelerde lazer erişimi kısıtlı kalabilir.
Buna karşılık, aşağıdaki senaryolarda geleneksel yöntemlere belirgin üstünlük sağlar:
- Karmaşık döküm ve dövme parçaların ilk parça kontrolü: Otomotiv silindir blokları, türbin kanatları veya pres kalıpları gibi yüzlerce fonksiyonel yüzey içeren parçaların CAD modeliyle tam alan karşılaştırması, temaslı yöntemlerle günler sürebilirken, 3D tarama ile saatler içinde tamamlanır.
- Büyük ölçekli sac ve gövde panellerinin deformasyon analizi: Gemi inşa veya enerji santrali gibi sektörlerde, 2 metreyi aşan panellerin düzlemsellik ve profil sapmaları, mobil bir 3D lazer tarama cihazı ile yerinde ölçülebilir.
- Tersine mühendislik ve yedek parça üretimi: CAD verisi olmayan eski makine parçalarının sayısallaştırılması, tarama verisinden doğrudan katı model oluşturularak CNC işleme veya eklemeli imalata aktarılması.
- Montaj ve kaynak fikstürlerinin doğrulanması: Çoklu bağlantı noktalarına sahip kaynaklı konstrüksiyonlarda, fikstür üzerindeki parçanın konum sapmaları, tarama ile hızlıca tespit edilip düzeltici aksiyon alınabilir.
Bu senaryolarda, ölçüm hızı ve veri yoğunluğu, kalite kararlarının çok daha hızlı alınmasını sağlar. Örneğin, bir otomotiv yan panelinin 1000’den fazla yüzey noktasının temaslı ölçümü saatler alırken, 3D lazer tarama cihazı aynı yüzeyi birkaç dakikada milyonlarca nokta ile karakterize eder.

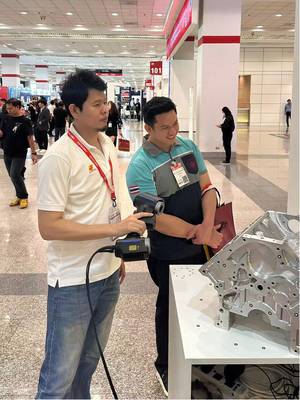

Teknik Bir Uygulama Örneği: INSVISION AlphaVista Serisi
Eğitim amaçlı olarak, güncel bir 3D lazer tarama cihazı olan INSVISION AlphaVista serisini ele alalım. Bu cihaz, saniyede 7.100.000 nokta toplama hızı ve 0,073 mm’ye kadar ölçüm hassasiyeti sunar. 2200×2200 mm’lik geniş tarama alanı, büyük parçaların tek seferde taranmasına olanak tanır.
Bu tür bir cihaz, yukarıda bahsedilen büyük ölçekli sac panel kontrolü veya karmaşık döküm parçası doğrulaması gibi senaryolarda, yüksek çözünürlüklü nokta bulutu ve düşük gürültü seviyesi ile güvenilir sapma haritaları üretir.
INSVISION AlphaVista cihazının mobil yapısı, sabit bir ölçüm odasına bağlı kalmadan, doğrudan üretim hattı kenarında veya şantiye ortamında kullanılabilmesini sağlar.
Burada vurgulanması gereken, cihazın teknik özelliklerinden çok, bu özelliklerin belirli bir üretim kısıtına nasıl cevap verdiğidir: Erişilemeyen bölgeler, titreşimli ortamlar veya sıcaklık dalgalanmaları altında dahi stabil veri alınabilmesi, endüstriyel metrolojide aranan temel yetkinliktir.

##
