Seri Üretimde Sapma Haritası Çıkaran 3 Boyutlu Tarama Cihazı Uygulaması
Meta Açıklama: Üretim hattında ilk parça onayı sonrası oluşan sapmaları sahada yakalamak için INSVISION AlphaScan 3 boyutlu tarama cihazı ile nokta bulutu.
Seri üretimde bir parça ilk onayda nominal CAD verisiyle birebir örtüşebilir. Ancak üç hafta sonra aynı parça montaj hattında geri döner.
Kalite mühendisi açısından sorun genellikle çizimde değil, üretim ortamındaki değişkenlerdedir: fikstür değişimi, takım aşınması, yeni hammadde partisi veya gece-gündüz sıcaklık dalgalanması. Laboratuvar koşullarında koordinat ölçüm makinesiyle doğrulanan bir numune, hattan çıkan diğer parçaları temsil etmeyebilir.
Üstelik elle ölçüm ve sabit mastarlar kritik profillerde tekrarlanabilir veri üretmez. Sevkiyat ve proses düzeltme kararları ise bu veriye dayanır.
Otomotiv yan sanayinde ilk parça doğrulaması, havacılık bakım-onarımında hasar haritalama veya enerji ekipmanında montaj yüzeyi kontrolü söz konusu olduğunda, ölçüm belirsizliği doğrudan maliyete dönüşür.

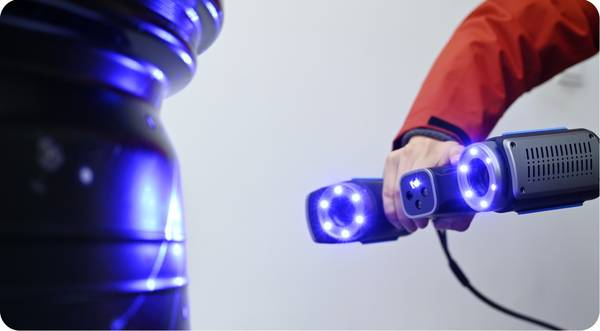

INSVISION AlphaScan taşınabilir 3 boyutlu tarama cihazı bu noktada devreye girer: yalnızca bir mastar sonucu değil, karşılaştırılabilir ve arşivlenebilir ölçüm verisi sağlar.
Geleneksel Nokta Bazlı Ölçümün Darboğazları
Koordinat ölçüm makineleri sert prob temasıyla nokta bazlı veri toplar. Bu yaklaşım serbest formlu yüzeylerde, derin kanallarda ve ince cidarlı bölgelerde erişim sorunları yaratır. Probun ulaşamadığı her bölge ölçüm planında boşluk bırakır.
Sınırlı sayıda ölçüm noktasıyla çalışmak, iki nokta arasındaki yüzey sapmasını gözden kaçırır. GD&T tolerans analizi yapan bir kalite mühendisi için bu kör noktalar ciddi risk anlamına gelir.
Teslim ritmi de ayrı bir darboğazdır. Karmaşık bir parçada çok sayıda ölçüm noktası tanımlamak, fikstür kurmak ve ardışık prob hareketlerini programlamak saatler alabilir. İlk parça doğrulama süreci uzadıkça üretim hattı bekler.
Bu üç sınır bir araya geldiğinde, 3 boyutlu tarama cihazı ile yapılan tam alan ölçümü yalnızca bir alternatif değil, sürecin öngörülebilirliğini koruyan bir gereklilik hâline gelir.
Taşınabilir 3 Boyutlu Tarama Cihazıyla Saha İçi Tam Alan Ölçümü
Geleneksel yöntemde ölçüm raporu sahada değil, ölçüm odasında tamamlanır. INSVISION AlphaScan taşınabilir 3 boyutlu tarama cihazı bu sırayı değiştirir. Operatör parçayı fikstürden sökmeden veya uçak kanadına iskele kurmadan önce yüzeyi tarar. Yazılım, taranan nokta bulutunu nominal CAD verisiyle hizalar;
sapma haritası anında sahada oluşur.
Kalite mühendisi için kritik olan delik konumu, yüzey profili veya GD&T toleransı bir renk haritasıyla görselleşir. Bu karşılaştırma ekranı, CMM raporundaki sayı dizisinden daha hızlı karar verdirir. Rapor formatı ISO/ASME muayene planına aktarılabilir;
böylece ölçüm, karşılaştırma, inceleme ve raporlama aynı vardiyada ve aynı sahada bağlanır. Sonuç yalnızca hız değildir; hangi bölgenin kabul sınırına yaklaştığını erken görmek, yeniden işleme kararını parça hâlâ tezgâhtayken vermeyi mümkün kılar.
Uygulama Öncesi Doğrulama Adımları
Sahada ilk ölçüme başlamadan önce ekipler genellikle parça geometrisi, yüzey özellikleri ve ortam koşullarını ayrı ayrı değerlendirir. Asıl fark, bu değerlendirmenin yazılı bir doğrulama adımına dönüştürülmesidir.
Bir 3 boyutlu tarama cihazı için uygun senaryolar çoğunlukla karmaşık serbest yüzeyli sac parçalar, plastik enjeksiyon parçaları, kompozit yüzeyler ve döküm parçalardır. Parlak, şeffaf veya çok derin oyuklu yüzeylerde ise matlaştırıcı sprey, referans noktaları veya farklı lens seçenekleri gerekebilir.
Aşağıdaki doğrulama başlıkları, cihaz kapasitesinden bağımsız biçimde proses disiplininin parçası olarak ele alınmalıdır.
| Doğrulama Başlığı | Sahada Netleştirilecek Nokta |
|---|---|
| Ölçüm hacmi | Tarama hacminin parça boyutuna uyumu |
| Çevre koşulları | Zemin titreşimi, sıcaklık değişimi |
| Parça sabitleme | Parçanın stabil ve tekrarlanabilir konumlanması |
| Yüzey hazırlığı | Parlak veya şeffaf yüzeylerde matlaştırma ihtiyacı |
| Veri çıktısı | Nokta bulutu yoğunluğu ve referans hizalaması |
| Muayene amacı | İlk parça doğrulaması veya GD&T tolerans kontrolü |
INSVISION ekipmanlarında bu süreç, uygulama mühendisinin teslimat matrisi üzerinden ilerler. Böylece tekrarlı kalibrasyonlar ve boşa geçen tarama süreleri azalır.
INSVISION AlphaScan’in İş Akışına Uyumu
INSVISION AlphaScan, ölçüm odasıyla sınırlı kalmayan bir 3 boyutlu tarama cihazı olarak, özellikle karmaşık serbest yüzeyli sac parçalar, plastik enjeksiyon parçaları, kompozit yüzeyler ve döküm parçalar için uygundur.
Bu tür parçalarda sabit mastarlar veya el aletleri kritik profillerde yeterli veri sürekliliği sağlamaz. AlphaScan ise yüzeyi tarayarak yoğun nokta bulutu üretir ve sapma analizini doğrudan CAD modeliyle karşılaştırır.
Sahada kullanım açısından öne çıkan nokta, ölçümün parça fikstürden sökülmeden yapılabilmesidir. Operatör, hattın yanında cihazı konumlandırır; tarama sonucu yazılımda anlık olarak sapma haritasına dönüşür.
Böylece kalite mühendisi, sevkiyat onayına giden süreçte yalnızca geçti/kaldı kararı değil, hangi bölgenin tolerans sınırına yaklaştığını da görür. Bu durum, özellikle yeniden işleme maliyeti yüksek olan parçalarda erken müdahale olanağı yaratır.
Benzer Senaryolara Uyarlama
Bu yaklaşım yalnızca otomotiv yan sanayine özgü değildir. Havacılık bakım-onarımında yapısal bir komponentin hasar haritası, enerji ekipmanında montaj yüzeyi kontrolü veya plastik enjeksiyonda çekme kaynaklı sapmaların izlenmesi gibi farklı ölçüm talepleri aynı düşünceyle ele alınabilir.
Ortak nokta, ölçüm kararının parçaya erişimin olduğu noktada verilmesidir.
Teknik ekipler uyarlama sırasında şu sorularla ilerleyebilir: Parça sabitlenmeden taranabilir mi, yüzey hazırlığı gerektiriyor mu, istenen çıktı yalnızca geçti/kaldı mı, yoksa proses düzeltmeye yönelik bir sapma haritası mı?
Bu soruların yanıtları netleştiğinde, taşınabilir bir 3 boyutlu tarama cihazı ölçüm odasındaki tek seferlik kontrolü saha içi bir proses verisine dönüştürür.
Sonuç
Üretim hattındaki sapmaların çoğu, laboratuvarda değil, sahadaki değişkenler altında görülür. Geleneksel nokta bazlı ölçüm bu değişkenleri yeterince hızlı ve yeterli veri sürekliliğiyle yakalayamaz. INSVISION AlphaScan ile oluşturulan tam alan ölçümü;
nokta bulutu, CAD hizalama ve sapma haritası üzerinden karar vericilere karşılaştırılabilir bir veri seti sağlar. Doğrulama adımları önceden planlandığında, saha içi tarama yalnızca ölçüm süresini kısaltmakla kalmaz;
hangi bölgenin kabul sınırına yaklaştığını erken göstererek üretim sürecinin öngörülebilirliğini artırır.
