고정밀 3D 스캐너로 항공우주 MRO 품질 검사 병목 해소 – INSVISION AlphaVista 적용 사례
항공우주 MRO 작업장에서는 길이 2m를 넘는 대형 조립 지그, 엔진 마운트, 동체 구조물 등을 주기적으로 검사한다. 기존 방식은 부품을 계측실로 옮겨 고정식 CMM 위에 셋업하고, 측정 프로그램을 작성한 뒤 순차적으로 포인트를 취득하는 흐름이었다.
전형적인 공정 조건과 핵심 병목
항공우주 MRO 작업장에서는 길이 2m를 넘는 대형 조립 지그, 엔진 마운트, 동체 구조물 등을 주기적으로 검사한다. 기존 방식은 부품을 계측실로 옮겨 고정식 CMM 위에 셋업하고, 측정 프로그램을 작성한 뒤 순차적으로 포인트를 취득하는 흐름이었다. 이 과정에서 다음과 같은 문제가 반복되었다.
시나리오 요약
이 글은 다음 현장 시나리오로 이해하면 더 쉽습니다:
- 전형적인 공정 조건과 핵심 병목: 항공우주 MRO 작업장에서는 길이 2m를 넘는 대형 조립 지그, 엔진 마운트, 동체 구조물 등을 주기적으로 검사한다. 기존 방식은 부품을 계측실로 옮겨 고정식 CMM 위에 셋업하고, 측정 프로그램을 작성한…
- 솔루션 설계 방향: 이러한 병목을 해소하기 위해 현장에서는 ‘측정 장비를 부품 쪽으로 가져가는’ 접근을 채택했다. 핵심 요구 조건은 다음과 같았다.
- 현장 적용 프로세스: 실제 도입은 기존 작업 방식을 크게 바꾸지 않으면서 측정 공정만 재편하는 방식으로 진행되었다.
- 측정 대기 시간: CMM 장비가 한정되어 있어 여러 작업이 줄을 서는 일이 빈번했다. 대형 부품일수록 셋업과 측정에 소요되는 시간이 길어져 전체 정비 일정에 영향을 주었다.
- 현장 측정 불가: 지그나 구조물을 분리해 계측실로 운반하는 것 자체가 비현실적인 경우가 많았다. 조립 상태 그대로 치수를 확인해야 하는 상황에서 CMM은 유연성이 부족했다.
- 도면 소실 부품의 검사: 운용 기간이 오래된 항공기에서는 부품 도면이 남아 있지 않거나, 개조 이력 때문에 원본 도면과 실물이 일치하지 않는 사례가 잦았다. 이런 부품은 기준 CAD 데이터 없이 검사하거나 역설계해야 하므로, 기존 접촉식 측정만으로는 형상 전체를 빠르게 취득하기 어려웠다.
- 보고서 요구 수준 상승: 규격 인증기관과 고객사는 단순 합부 판정이 아니라 전체 표면의 편차 분포, GD&T 해석 근거, 스캔 원본 데이터를 함께 제출하도록 요구하기 시작했다. CMM의 이산점 측정 방식으로는 이러한 요구를 충족하기 위해 측정점을 대폭 늘려야 했고, 이는 다시 측정 시간을 증가시켰다.
솔루션 설계 방향
이러한 병목을 해소하기 위해 현장에서는 ‘측정 장비를 부품 쪽으로 가져가는’ 접근을 채택했다. 핵심 요구 조건은 다음과 같았다.
- 항공우주 검수 규격에 부합하는 계측 등급의 정확도
- 대형 부품을 이동 없이 현장에서 측정할 수 있는 핸드헬드 방식
- 도면이 없는 부품도 빠르게 3D 형상 데이터로 변환할 수 있는 역설계 기능
- 측정 결과를 편차 맵과 GD&T 리포트로 자동 생성해 고객사 제출용 문서화까지 연결하는 소프트웨어 워크플로
이 요건을 바탕으로 INSVISION의 AlphaVista 고정밀 3D 스캐너를 검토했고, 최종적으로 두 대를 공정에 투입했다.
현장 적용 프로세스
실제 도입은 기존 작업 방식을 크게 바꾸지 않으면서 측정 공정만 재편하는 방식으로 진행되었다.
- 사전 준비
측정 대상 부품의 표면 상태를 확인하고, 필요하면 반사 저감 스프레이를 도포한다. 스캐너와 노트북을 작업 위치로 이동해 셋업한다. 별도의 암실이나 고정 지그는 필요하지 않다.
- 스캔 데이터 취득

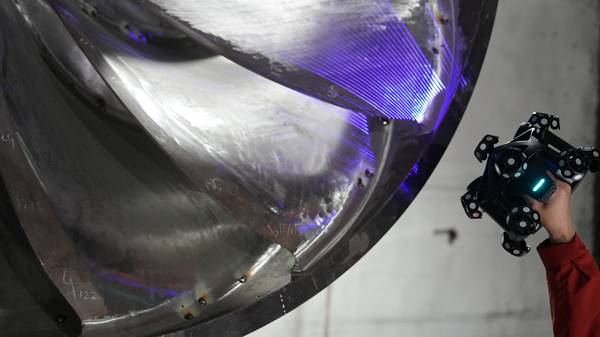

작업자가 AlphaVista를 손에 들고 부품 주위를 걸으며 스캔한다. 대형 조립 지그의 경우 한 번에 전체를 스캔하지 않고, 구역을 나누어 취득한 데이터를 소프트웨어에서 자동 정합한다. 스캔 정확도 0.073mm, 체적 정밀도 0.1mm±0.015mm/m 수준이 항공우주 검수 규격 안에 일관되게 들어온다.
- 데이터 처리 및 분석
취득한 포인트 클라우드를 기반으로 메시를 생성하고, 기준 CAD 모델이 있는 경우 자동 정렬하여 전체 표면 편차 맵을 산출한다. 도면이 없는 구형 부품은 스캔 데이터를 그대로 역설계 소프트웨어로 넘겨 CAD 모델을 재구성한다. GD&T 해석이 필요한 부위는 소프트웨어 내에서 직접 치수 공차를 지정해 평가한다.
- 보고서 생성 및 공유
편차 맵, GD&T 분석 결과, 스캔 원본 데이터를 하나의 PDF 리포트로 묶어 품질 부서와 고객사에 전달한다. 이 리포트는 감사 추적(audit trail) 자료로도 활용된다.
INSVISION AlphaVista가 이 공정에 적합한 이유
AlphaVista는 메트롤로지(metrology) 등급의 정확도를 핸드헬드 폼팩터로 구현한 스캐너다. 이 현장에서 특히 유효했던 지점은 세 가지다.
- 현장 측정 능력: CMM처럼 부품을 장비 쪽으로 가져올 필요 없이, 스캐너가 부품이 있는 곳으로 이동한다. 대형 지그나 기체 구조물을 분리하지 않고 조립 상태 그대로 측정할 수 있어, 측정을 위한 부수 작업과 일정 지연이 크게 줄었다.
- 고밀도 풀필드 데이터: 접촉식 프로브가 수십~수백 개의 점을 취득하는 것과 달리, 스캐너는 수백만 점의 포인트 클라우드를 몇 분 안에 생성한다. 덕분에 전체 표면의 형상 편차를 한눈에 파악할 수 있고, 고객사가 요구하는 편차 맵과 GD&T 근거 데이터를 추가 측정 없이 바로 추출할 수 있다.
- 도면 없는 부품 대응: 구형 항공기 부품처럼 CAD 모델이 존재하지 않는 대상도 스캔 데이터를 그대로 역설계 워크플로에 연결할 수 있다. 이는 단순 검사를 넘어, 부품 재제작이나 개조 설계로 이어지는 엔지니어링 체인을 단축시킨다.
정성적으로 확인된 운영 개선 효과
AlphaVista 도입 이후 현장에서 체감된 변화는 다음과 같다.
- 품질 보고서 클레임 감소: 스캔 정확도가 항공우주 검수 규격 안에 일관되게 들어오면서, 측정 데이터의 신뢰성을 둘러싼 고객사와의 이견이 현저히 줄었다. 편차 맵과 GD&T 해석 근거가 보고서에 기본 포함되면서, 감사 대응도 수월해졌다.
- 측정 리드타임 단축: CMM 앞에서 줄을 서던 일과가 줄고, 작업자가 현장에서 바로 스캔을 수행하면서 측정 공정이 전체 정비 일정의 병목에서 벗어났다. 특히 대형 지그의 경우, 계측실로의 이동과 셋업에 소요되던 시간이 통째로 사라졌다.
- 엔지니어링 활용도 증가: 도면이 소실된 구형 부품의 형상 데이터를 빠르게 확보할 수 있게 되면서, 역설계 기반의 수리 방안 수립이나 대체 부품 설계가 이전보다 훨씬 빠른 사이클로 진행되기 시작했다.
유사 공정으로의 확장 가능성
이 사례는 항공우주 MRO에 국한되지 않는다. 다음과 같은 조건을 가진 제조 현장이라면 유사한 접근을 검토할 만하다.
- 대형 부품이나 조립체를 분리하지 않고 현장에서 측정해야 하는 중장비, 조선, 풍력 발전 설비 분야
- 도면이 없거나 개조 이력이 있는 레거시 부품의 유지보수 및 역설계가 필요한 플랜트 정비 현장
- 고객사나 인증기관에 편차 맵, GD&T 해석, 스캔 원본 데이터를 포함한 종합 품질 리포트를 제출해야 하는 협력사
핵심은 ‘측정 장비를 공정 안으로 들여보낼 수 있는가’와 ‘요구되는 정확도를 핸드헬드 환경에서도 유지할 수 있는가’이다. INSVISION AlphaVista는 이 두 조건을 동시에 충족하는 옵션으로, 유사한 병목을 겪는 현장에서 측정 공정 재편의 출발점이 될 수 있다.
맺음말
품질 검사 공정의 병목은 대개 장비의 정확도 부족이 아니라, 장비가 공정 흐름과 분리되어 있다는 구조적 문제에서 비롯된다. 이번 사례는 고정밀 3D 스캐너를 현장으로 가져가 측정과 분석, 보고까지 일원화했을 때, 항공우주 MRO와 같이 까다로운 규격 환경에서도 실질적인 운영 개선이 가능함을 보여준다. 측정 장비 도입을 검토 중인 기술 책임자라면, 단순한 사양 비교를 넘어 ‘우리 공정에서 측정이 어디서 병목이 되는가’라는 질문에서 출발하기를 권한다.
