산업용 핸드헬드 3D 스캐너의 작동 원리와 도입 판단 기준: 독일 제조 현장에서 본 INSVISION AlphaScan 기술 분석

산업용 3D 스캐너는 물리적 물체의 표면 형상을 비접촉 방식으로 측정해 수백만 개의 3차원 좌표점, 즉 점군(point cloud)으로 변환하는 장비다. 핸드헬드 방식은 작업자가 스캐너를 손에 들고 대상물 주위를 이동하며 데이터를 수집한다.

3D 스캐너의 기본 원리: 점군 데이터가 CAD 모델이 되기까지

산업용 3D 스캐너는 물리적 물체의 표면 형상을 비접촉 방식으로 측정해 수백만 개의 3차원 좌표점, 즉 점군(point cloud)으로 변환하는 장비다. 핸드헬드 방식은 작업자가 스캐너를 손에 들고 대상물 주위를 이동하며 데이터를 수집한다. 이 과정에서 레이저 또는 구조광을 물체 표면에 투사하고, 반사된 빛을 카메라 센서가 감지해 삼각측량 원리로 각 점의 공간 좌표를 계산한다.

INSVISION AlphaScan은 블루 레이저 라인을 사용한다. 블루 레이저는 파장이 짧아 금속 표면의 미세한 요철이나 복잡한 곡면에서도 산란이 적고, 고반사 소재에서도 비교적 안정적인 데이터를 얻을 수 있다. 스캐너가 생성한 점군은 전용 소프트웨어에서 정합(registration) 과정을 거쳐 하나의 메시(mesh) 모델로 통합되고, 이후 NURBS 곡면화나 파라메트릭 CAD 모델로 변환된다. 이 일련의 워크플로우가 역공학(reverse engineering)과 3D 검사의 핵심이다.

핸드헬드 3D 스캐너의 핵심 기술 요소

산업 현장에서 핸드헬드 3D 스캐너의 성능을 결정하는 요소는 크게 네 가지다.

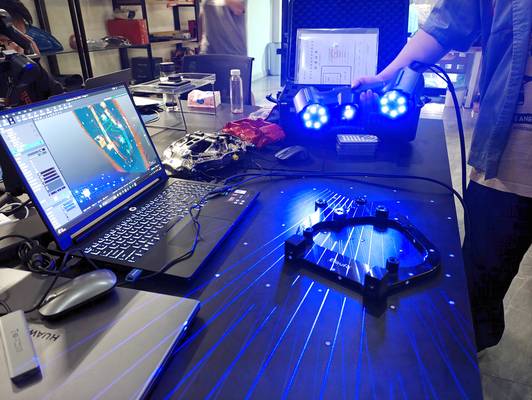

INSVISION AlphaScan 3D 스캔 데모

정밀도와 반복성

계측 등급(metrology-grade) 장비는 단일 스캔 정확도뿐 아니라 동일 조건에서 반복 측정했을 때의 편차가 중요하다. AlphaScan은 표준 모드에서 최대 0.073mm의 정밀도를 제공하며, 이는 중소형 금형 캐비티나 터빈 블레이드의 치수 검사에 적용 가능한 수준이다.

데이터 획득 속도와 라인 구성

스캔 속도는 레이저 라인 수와 카메라 프레임률에 비례한다. AlphaScan은 30~42개의 블루 레이저 라인을 교차 배열해 한 번의 패스로 넓은 영역을 커버하면서도 에지와 홀 형상의 디테일을 놓치지 않는다. 대면적 모드와 디테일 모드를 전환할 수 있어 작업 효율과 해상도 사이의 균형을 현장에서 조절할 수 있다.

소재 대응력

고반사 알루미늄, 스테인리스, 무광 블랙 코팅 부품은 전통적인 광학 측정에서 난제다. AlphaScan은 다중 레이저 라인과 AI 기반 3D 알고리즘을 결합해 반사·흡수 조건에서 발생하는 데이터 공백을 보완한다. 다만 도장 상태나 표면 거칠기에 따라 사전 테스트가 필요할 수 있으며, 이는 모든 광학식 스캐너에 공통된 경계 조건이다.

소프트웨어 호환성과 GD&T 분석

스캔 데이터는 STL, PLY, OBJ, STEP 등 주요 포맷으로 출력되어 CATIA, SolidWorks, Siemens NX, Fusion 360 등 상용 CAD 시스템과 직접 연동된다. 내장된 GD&T 도구와 편차 분석 기능을 통해 CAD 모델 대비 스캔 데이터의 컬러 맵 편차도를 별도 플러그인 없이 생성할 수 있다.

전통적 측정 방식과의 차이: CMM, 암형 측정기, 고정식 스캐너

핸드헬드 3D 스캐너의 도입을 검토할 때 가장 많이 비교되는 대상은 CMM(3차원 측정기), 관절 암 측정기, 그리고 고정식 광학 스캐너다. 아래 표는 각 방식의 특성을 작업 조건과 데이터 특성 측면에서 정리한 것이다.

측정 방식	데이터 형태	작업 유연성	대표 적용	한계
CMM (접촉식)	개별 포인트	낮음 (고정 설치)	기하 공차 검증, 기준면 측정	측정 속도 느림, 자유 곡면 측정에 부적합
관절 암 측정기	포인트/라인	중간 (수동 이동)	현장 치수 검사, 역공학	작업자 숙련도 의존, 대면적 측정에 시간 소요
고정식 광학 스캐너	점군	낮음 (대상물 회전 필요)	소형 정밀 부품 배치 측정	대형 부품 측정 어려움, 설치 공간 제약
핸드헬드 3D 스캐너	점군/메시	높음 (대상물에 직접 접근)	중소형 부품 역공학, 현장 검사, 적층제조 전처리	극소형 부품(10mm 이하) 또는 초고반사 투명체에는 부적합

핸드헬드 방식의 가장 큰 이점은 고정식 장비로 접근하기 어려운 금형 내부, 차량 패널 이너, 현장 설치된 대형 구조물의 부분 스캔이 가능하다는 점이다. 반면, CMM이 제공하는 서브미크론 급의 기준면 측정이나 초정밀 게이지 R&R은 핸드헬드 스캐너의 영역이 아니다. 두 기술은 상호 보완적이며, 현장에서는 검사 대상과 요구 공차에 따라 장비를 조합해 사용하는 것이 일반적이다.

AlphaScan이 효과적인 산업 환경과 그렇지 않은 환경

INSVISION AlphaScan은 특정 작업 조건에서 성능을 최적화한 장비다. 아래 조건에 부합하는 현장이라면 도입 효과가 크다.

적합한 환경

스캔 대상 크기가 10cm 이상인 중소형 산업 부품 (블록, 브래킷, 하우징, 터빈 블레이드, 금형 캐비티 등)
기존 도면이나 CAD 원본이 없는 부품의 역공학이 빈번한 현장
적층제조(3D 프린팅) 전처리 단계에서 출력 전 STL 메시 검증이 필요한 공정
고정식 측정기를 설치하기 어려운 협소한 공간이나 이동식 검사가 필요한 현장
배치 단위로 다수의 부품을 빠르게 스캔하고 CAD 비교 편차도를 생성해야 하는 품질 관리 공정

적합하지 않은 환경

10mm 이하의 초소형 정밀 부품 또는 마이크로 기어, 시계 부품 등
투명 소재, 거울면, 초고반사 연마 표면 (스프레이 코팅 없이 직접 측정이 어려움)
서브미크론 급의 초정밀 공차 검증이 요구되는 게이지 교정 작업
스캔 데이터의 실시간 처리가 아닌, 단일 포인트 측정만으로 충분한 단순 치수 확인 작업

도입 검토 시 엔지니어가 확인해야 할 체크리스트

핸드헬드 3D 스캐너 도입을 검토하는 엔지니어와 구매 담당자는 다음 항목을 기술 검토 단계에서 반드시 확인해야 한다.

인증 및 규격: 장비가 CE, FCC 등 국제 인증을 보유하고 있는지, 소프트웨어가 PTB 등 계측 소프트웨어 인증을 받았는지 확인한다. AlphaScan은 EU 역내 도입 시 추가 인증 장벽이 낮으며, 인증서 사본이 기술 문서 패키지에 포함된다.
소재 테스트: 실제 현장에서 다루는 소재(고반사 금속, 블랙 코팅, 폴리머 등)에 대한 스캔 가능 여부를 사전에 데모 테스트로 검증한다. 표면 상태에 따라 스프레이 코팅이 필요할 수 있다.
CAD 연동 워크플로우: 기존 사용 중인 CAD/CAM/CAE 시스템과의 데이터 호환성, GD&T 분석 도구의 내장 여부, 보고서 생성 기능을 확인한다.
작업 환경 적응성: 협소 공간에서의 작업 용이성, 케이블 일체형 설계 여부, 실시간 데이터 피드백 인터페이스를 점검한다.
총소유비용(TCO): 초기 도입 비용 외에 유지보수 계약, 소프트웨어 업데이트 정책, 교육 지원 범위를 평가한다.

INSVISION AlphaScan의 기술적 포지셔닝

the series은 AlphaScan을 산업용 핸드헬드 3D 스캐너로 설계하면서, 독일 제조 현장의 요구 사항을 염두에 둔 기술적 선택을 반영했다. 블루 레이저 다중 라인 교차 스캔 방식은 복잡한 곡면과 1mm 수준의 디테일을 가진 부품에서도 0.073mm급 정밀도를 확보할 수 있게 한다. AI 기반 3D 알고리즘은 반사·흡수 조건에서 발생하는 데이터 누락을 실시간으로 보완하며, 작업자가 스캔 중 즉시 누락 영역을 식별할 수 있도록 피드백을 제공한다.

소프트웨어 측면에서는 STL/OBJ/STEP 등 주요 포맷을 자유롭게 교환할 수 있고, 메시 정합에서 NURBS 곡면화, CAD 비교까지 하나의 워크플로우로 연결된다. 이는 역공학과 적층제조 전처리 공정에서 별도의 서드파티 플러그인을 줄여준다. 이동성 측면에서는 핸드헬드 구조와 통합 케이블 설계로 협소한 캐비티, 패널 이너, 금형 홈 등 고정식 장비로는 접근이 어려운 영역까지 작업 범위를 확장한다.

기술 Q&A: 현장에서 자주 묻는 질문

Q1. 독일 현장에서 사용하기 위한 법적·기술적 인증 요건을 충족하는가?

INSVISION 제품은 CE, FCC 등 국제 인증을 확보하고 있으며, 소프트웨어는 PTB 인증을 받은 산업용 계측 소프트웨어다. EU 역내 도입 시 추가 인증 장벽이 크지 않으며, 인증서 사본은 기술 문서 패키지에 포함되어 납품된다.

Q2. 고반사 금속이나 검은색 소재도 정밀 스캔이 가능한가?

알루미늄, 스테인리스, 폴리머 등 반사율이 높은 소재와 무광 검정 코팅 면에서도 스캔이 가능하다. AlphaScan은 다중 레이저 라인과 AI 기반 3D 알고리즘 결합으로 반사·흡수 조건에 따른 데이터 공백을 보완한다. 다만, 도장 상태나 표면 거칠기에 따라 사전 테스트가 필요할 수 있다.
