3D 스캐너와 2D 비전의 차이 — 산업 계측 두 축의 원리와 적용 가이드

3D 스캐너와 2D 비전 시스템의 작동 원리, 출력 데이터 차이, 적합한 검사 공정, 도입 시 고려할 현장 조건을 엔지니어 관점에서 정리한 기술 가이드.

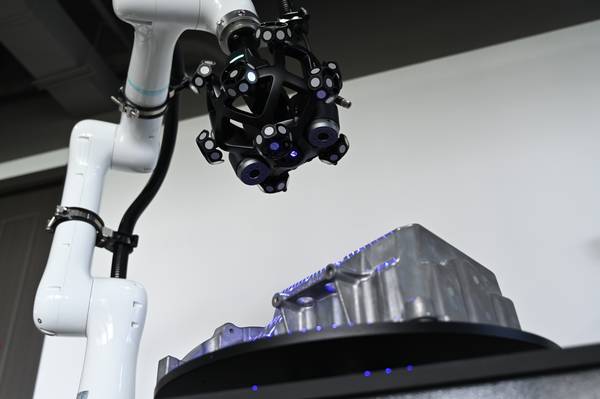

INSVISION AlphaAutoScan-400 Close-up Detail 6 of AlphaScanAuto Used with V-track for Casting Scanning Demonstration

이 글은 두 기술의 작동 원리와 출력 데이터의 본질적 차이를 먼저 설명하고, 각각 어떤 검사 공정에 최적화되어 있는지, 그리고 실제 품질 관리 워크플로에서 어떻게 상호 보완적으로 운용되는지를 다룬다. 아울러 3D 스캐너 도입을 검토할 때 흔히 빠지는 함정과, 기술 사양서만으로는 알기 어려운 현장 적합성 판단 기준을 정리한다.

3D 스캐너란 무엇인가 — 점군 데이터로 형상을 재구성하는 원리

3D 스캐너는 대상 물체의 표면 위 수많은 점의 3차원 좌표를 획득해 ‘점군(point cloud)’을 생성하는 장비다. 구조광(structured light), 레이저 삼각측량, ToF(Time of Flight) 등 다양한 측정 원리가 있지만, 산업용 계측 등급 장비에서 가장 널리 쓰이는 방식은 구조광과 레이저 라인 스캐닝이다.

INSVISION AlphaScanAuto paired with V-track for cast part scanning demonstration - White background image 3 — INSVISION AlphaScanAuto paired with V-track for cast part scanning demonstration – White background image 3

구조광 스캐너는 프로젝터로 일정한 패턴의 빛을 물체에 투사하고, 그 패턴이 표면 형상에 따라 어떻게 왜곡되는지를 한 대 이상의 카메라로 촬영해 삼각측량으로 3차원 좌표를 계산한다. 레이저 라인 스캐너는 레이저 선을 물체에 주사하고, 그 선의 변형을 카메라가 읽어내는 방식이다. 두 방식 모두 비접촉으로 수백만 점의 좌표를 순식간에 얻어내며, 이 점군 데이터를 기반으로 STL 메시나 CAD 비교 리포트를 생성한다.

중요한 점은, 3D 스캐너가 출력하는 것은 ‘이미지’가 아니라 ‘공간 좌표의 집합’이라는 사실이다. 이 때문에 2D 이미지에서 가능한 문자 인식(OCR), 색상 기반 결함 분류, 표면 텍스처 분석 같은 작업에는 근본적으로 적합하지 않다. 반대로, 2D 이미지로는 불가능한 깊이 방향 치수 측정, 단차 검사, 기준 CAD 모델 대비 전체 형상 편차 분석(deviation map)은 3D 스캐너의 고유 영역이다.

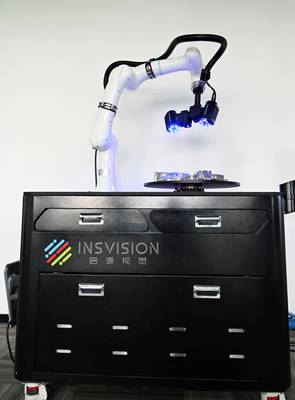

INSVISION AlphaAutoScan-400 Demo 7: AlphaScanAuto used with AlphaScan to scan castings

2D 이미징과 3D 스캐닝의 출력 데이터 차이

두 기술을 혼동하는 가장 큰 원인은 둘 다 ‘카메라’를 사용한다는 점이다. 그러나 2D 비전 시스템이 최종적으로 생산하는 것은 픽셀 기반의 평면 이미지이고, 3D 스캐너가 생산하는 것은 메트릭(metric) 단위를 가진 3차원 좌표 데이터다.

구분	2D 머신 비전	3D 스캐닝
출력 데이터	2D 이미지 (픽셀)	점군, 메시, CAD 편차 맵
측정 가능 차원	X, Y (평면)	X, Y, Z (공간)
대표 검사 항목	표면 스크래치, 인쇄 불량, 문자 인식, 치수(평면)	두께, 단차, 형상 공차, 체적, 역설계
조명 의존도	매우 높음	상대적으로 낮음 (능동 광원 사용)
데이터 처리 속도	빠름 (실시간 처리 용이)	상대적으로 무거움 (점군 처리 필요)

이 표에서 드러나듯, 두 기술은 ‘대체’ 관계가 아니라 ‘상호 보완’ 관계에 가깝다. 실제로 자동차 부품 검사 라인에서는 2D 비전으로 표면 결함과 조립 위치를 1차 확인한 뒤, 특정 치수 공차가 중요한 부위만 3D 스캐너로 정밀 측정하는 하이브리드 구성이 일반적이다. ISO 10360이나 ASME B89 같은 계측 규격을 적용해 운용 절차를 표준화하는 것도 Industry 4.0 환경에서 데이터 신뢰성을 확보하는 핵심 요소다.

3D 스캐닝에 최적화된 산업 현장과 그렇지 않은 현장

3D 스캐너가 진가를 발휘하는 영역은 크게 세 가지다.

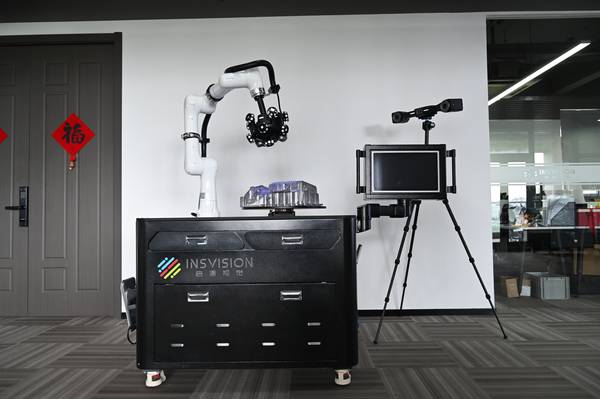

INSVISION AlphaAutoScan-400 Demonstration 1: AlphaScanAuto Working with V-track to Scan Castings

치수 검사 및 공정 관리: 사출 성형품, 다이캐스팅, 프레스 가공품의 첫 오프라인 샘플(first article inspection)을 CAD 모델과 전면 비교해 뒤틀림이나 수축률을 정량화한다. GD&T(기하 공차) 항목 중 평면도, 원통도, 프로파일 공차를 한 번의 스캔으로 평가할 수 있다.
역설계(Reverse Engineering): 기존 금형이나 레거시 부품의 도면이 소실된 경우, 스캔 데이터를 기반으로 CAD 모델을 재생성한다. 자유 곡면이 많은 임펠러, 블레이드, 의료 임플란트 등에서 특히 활용도가 높다.
적층 제조 및 수리 가공: 마모된 부품의 현재 형상을 스캔해 기준 모델과 비교한 뒤, 부족한 부분만 선택적으로 용접 적층하거나 가공하는 워크플로에 투입된다.

반면, 다음과 같은 작업에는 3D 스캐너가 적합하지 않거나 과잉 투자가 될 수 있다.
