3D 측정 시스템 원리와 산업 현장 적용 가이드

3D 측정 시스템의 작동 원리, 정밀도·속도·데이터 형식 등 핵심 요소, 2D 비전 및 CMM과의 차이, 적용 경계, 도입 선정 기준을 엔지니어 관점에서 정리했습니다.

3D 측정 시스템이란

3D 측정 시스템은 비접촉 방식으로 대상 물체의 표면 형상을 스캔하여 3차원 좌표 데이터, 즉 포인트 클라우드를 생성하는 장비를 말한다. 생성된 데이터는 CAD 모델과의 치수 편차 분석, 역설계, 마모 평가, 3D 프린팅 출력물 검사 등에 폭넓게 활용된다.

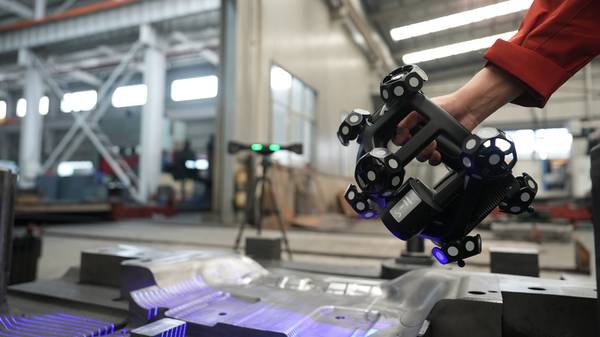

INSVISION V-Track large-scale mold scanning
INSVISION V-Track large-scale mold scanning

자주 묻는 질문

3D 측정 시스템이란에서 무엇을 확인해야 하나요?

3D 측정 시스템은 비접촉 방식으로 대상 물체의 표면 형상을 스캔하여 3차원 좌표 데이터, 즉 포인트 클라우드를 생성하는 장비를 말한다. 생성된 데이터는 CAD 모델과의 치수 편차 분석, 역설계, 마모 평가, 3D 프린팅 출력물 검사 등에 폭넓게 활용된다.

핵심 기술 요소: 정밀도, 속도, 데이터 형식에서 무엇을 확인해야 하나요?

3D 측정 시스템의 성능을 평가할 때는 단일 스펙보다 여러 요소의 조합을 살펴야 한다. 아래 표는 현장에서 자주 검토되는 주요 지표와 의미를 정리한 것이다.

2D 비전 검사 및 접촉식 측정과의 차이에서 무엇을 확인해야 하나요?

3D 측정 시스템을 기존 검사 방식과 비교할 때 가장 두드러지는 차이는 ‘형상 정보의 차원’과 ‘데이터 밀도’다.

작동 원리는 크게 두 가지 기술 축으로 나뉜다. 첫째는 구조광 방식이다. 프로젝터가 격자나 줄무늬 패턴을 측정 대상에 투사하고, 카메라가 표면에서 왜곡된 패턴을 촬영한 뒤 삼각측량 원리로 3차원 좌표를 계산한다. 둘째는 레이저 라인 스캐닝 방식으로, 레이저 빔을 라인 형태로 투사해 반사 신호를 라인 센서로 읽어 들여 동일한 삼각법을 적용한다. 두 방식 모두 포인트 클라우드를 출력하지만, 구조광은 일반적으로 소형 정밀 부품에, 레이저 스캐닝은 대형 공작물이나 넓은 스캔 면적이 필요한 현장에 적합한 특성을 보인다.

최근에는 AI 기반 알고리즘이 측정 데이터의 노이즈 제거와 고정밀 표면 재구성에 적극 도입되고 있다. 딥러닝을 활용한 포인트 클라우드 필터링은 기존 통계적 기법으로 잡아내기 어려운 미세 아티팩트까지 억제해 메트롤로지급 정밀도를 요구하는 검사 공정에서 특히 유용하다.

핵심 기술 요소: 정밀도, 속도, 데이터 형식

3D 측정 시스템의 성능을 평가할 때는 단일 스펙보다 여러 요소의 조합을 살펴야 한다. 아래 표는 현장에서 자주 검토되는 주요 지표와 의미를 정리한 것이다.

평가 요소 설명 현장에서의 의미
스캔 정밀도 단일 스캔에서의 포인트 측정 불확도 GD&T 요구사항 충족 여부를 좌우하며, 특히 공차가 타이트한 시트 메탈이나 플라스틱 사출 부품에서 중요
체적 정밀도 전체 측정 볼륨 내 길이 측정 오차 대형 부품의 전체적인 치수 신뢰성을 결정하며, ISO 10360 또는 ASME B89.4.22 등 국제 규격 기반 평가가 일반적
측정 속도 초당 획득 포인트 수 또는 단위 면적당 스캔 시간 인라인 검사나 다량의 부품을 다루는 공정에서 사이클 타임에 직접 영향
스캔 면폭 한 번에 커버할 수 있는 측정 영역 작업물 크기에 따라 적절한 면폭을 선택하지 못하면 스티칭 횟수가 늘어나 오차 누적과 작업 시간 증가로 이어짐
데이터 출력 형식 STL, PLY, ASCII 포인트 클라우드 등 후공정에서 사용하는 CAD·CAM·검사 소프트웨어와의 호환성을 결정

이들 요소는 서로 트레이드오프 관계에 있는 경우가 많다. 예를 들어 스캔 면폭을 넓히면 동일한 광학계에서 포인트 간격이 커져 정밀도가 낮아질 수 있다. 따라서 ‘무조건 높은 정밀도’보다는 검사 대상의 공차 범위와 작업물 크기에 맞춰 균형을 잡는 것이 실무적인 접근이다.

2D 비전 검사 및 접촉식 측정과의 차이

3D 측정 시스템을 기존 검사 방식과 비교할 때 가장 두드러지는 차이는 ‘형상 정보의 차원’과 ‘데이터 밀도’다.

2D 비전 검사는 평면상의 에지, 길이, 면적 등을 고속으로 처리할 수 있어 표면 결함 검출이나 치수 검사 자동화에 널리 쓰인다. 그러나 높이 정보가 없기 때문에 단차, 휨, 프로파일 편차 같은 3차원적 결함은 검출할 수 없다. 반면 3D 측정 시스템은 자유 곡면을 포함한 전체 형상을 포인트 클라우드로 획득하므로, CAD 모델과의 3D 편차 맵 생성이나 단면 프로파일 분석이 가능하다.

접촉식 3차원 측정기(CMM)는 높은 정확도로 오랫동안 표준 역할을 해왔다. 하지만 측정 속도가 느리고, 연질 소재나 복잡한 내부 형상을 가진 부품에서는 프로브 접근이 어려운 한계가 있다. 3D 측정 시스템은 비접촉 방식으로 수백만 포인트를 수 초 내에 획득할 수 있어, 사출 성형품의 전체 형상 검사나 시제품의 신속한 치수 검증에 적합하다. 다만 극도로 타이트한 공차가 요구되는 일부 정밀 가공 부품에서는 여전히 CMM이 기준기로 활용되며, 3D 스캐너는 이를 보완하는 역할을 맡는다.

적용 가능한 현장과 기술적 경계

3D 측정 시스템은 산업 현장 어디에서나 동일한 성능을 보장하지는 않는다. 물리적 한계와 측정 대상의 특성에 따라 적용 가능 여부가 명확히 갈린다.

적용이 효과적인 분야

  • 10cm 이상의 중대형 산업 부품 치수 검사
  • 프레스 가공품, 주조품, 사출 성형품의 전체 형상 편차 분석
  • 불균일 마모 평가 및 수명 예측을 위한 정량적 형상 비교
  • 역설계 및 3D 프린팅 출력물의 CAD 대비 검사
  • 고온·고압 설비의 현장 형상 모니터링 (방폭 사양 등 별도 요건 충족 시)

적용이 까다롭거나 권장되지 않는 영역

  • 직경 5mm 이하의 미세 홀 내부 형상 측정: 광학식 스캐너의 라인 또는 패턴이 협소 공간에 진입하기 어렵고, 다중 반사로 인한 노이즈가 데이터 품질을 크게 떨어뜨림
  • 10cm 미만의 초소형 정밀 부품: 렌즈 배율과 작업 거리 제약으로 인해 메트롤로지급 정밀도를 확보하기 어려운 경우가 많음

–
