3D 스캐닝 부품 기술은 이러한 문제를 비접촉 방식으로 해결합니다. 이 글에서는 3D 스캐닝 부품의 작동 원리와 핵심 성능 지표, 실제 산업 현장에서의 적합한 적용 조건과 한계, 그리고 장비 선정 시 확인해야 할 기술적 판단 기준을 다룹니다. 특정 제품을 홍보하기보다는, 엔지니어와 품질 관리자가 기술 자체를 올바르게 이해하고 도입 여부를 판단할 수 있도록 원리와 경계 조건을 중심으로 설명합니다.
3D 스캐닝 부품이란 무엇인가
3D 스캐닝 부품(3D scanning parts)은 산업용 부품의 3차원 형상 정보를 비접촉 방식으로 획득하는 계측 기술을 말합니다. 레이저 삼각측량, 구조광(Structured Light), 컴퓨터 비전 기반의 이미지 처리 알고리즘 등을 활용하여 대상물 표면의 수백만 개 점 좌표로 구성된 점군(Point Cloud) 데이터를 생성합니다. 이 점군 데이터는 이후 메쉬(Mesh) 모델로 변환되거나, GD&T(기하 공차 및 치수 공차) 기준에 따라 설계 모델과의 편차를 분석하는 데 사용됩니다.
용어 메모
3D 스캐닝 부품(3D scanning parts)은 산업용 부품의 3차원 형상 정보를 비접촉 방식으로 획득하는 계측 기술을 말합니다. 레이저 삼각측량, 구조광(Structured Light), 컴퓨터 비전 기반의 이미지…
작동 원리와 주요 기술 방식3D 스캐닝 부품 기술은 크게 두 가지 광학 방식으로 나뉩니다.
핵심 평가 지표3D 스캐닝 부품의 성능을 판단할 때는 다음 네 가지 지표를 종합적으로 살펴야 합니다.
2D 비전 검사 및 접촉식 CMM과의 차이3D 스캐닝 부품 기술을 기존 계측 방식과 비교하면 그 특성이 더 명확해집니다.
핵심은 ‘비접촉’과 ‘고밀도 데이터’입니다. 접촉식 3차원 측정기(CMM)가 프로브를 물리적으로 접촉시켜 한 점씩 측정하는 것과 달리, 3D 스캐너는 한 번에 넓은 영역의 형상 정보를 수집합니다. 덕분에 복잡한 곡면이나 변형되기 쉬운 소재도 왜곡 없이 디지털화할 수 있습니다.
작동 원리와 주요 기술 방식
3D 스캐닝 부품 기술은 크게 두 가지 광학 방식으로 나뉩니다.
- 구조광 방식: 일정한 패턴의 빛을 대상물에 투사하고, 변형된 패턴을 카메라가 캡처하여 삼각측량 원리로 3차원 좌표를 계산합니다. 한 번에 넓은 면적을 측정할 수 있어 중간 크기 부품의 고속 스캔에 유리합니다.
- 레이저 스캐닝 방식: 레이저 빔을 대상물 표면에 주사하고 반사된 신호를 수집하여 형상을 재구성합니다. 구조광 방식보다 외부 조명 간섭에 강하고, 깊은 홈이나 오목한 부분의 데이터 취득에 유리한 특성이 있습니다.
두 방식 모두 ISO 10360 시리즈나 ASME Y14.5와 같은 국제 표준에 근거한 정밀도 검증 절차를 거치며, 실제 산업 현장에서는 측정 대상의 크기, 표면 상태, 작업 환경에 따라 적합한 방식을 선택합니다.
핵심 평가 지표
3D 스캐닝 부품의 성능을 판단할 때는 다음 네 가지 지표를 종합적으로 살펴야 합니다.
| 평가 지표 | 설명 | 실무적 의미 |
|---|---|---|
| 정밀도 | 실제 치수와 스캔 데이터 간의 오차. 일반적으로 0.05mm 이하이면 고정밀 등급으로 분류됩니다. | 허용 공차가 엄격한 부품일수록 더 높은 정밀도가 필요합니다. |
| 스캔 속도 | 단위 시간당 처리 가능한 데이터량 또는 스캔 면적. | 생산 라인에 통합할 때 사이클 타임에 직접 영향을 줍니다. |
| 데이터 형식 | 점군, 메쉬, CAD 호환 포맷 등. | 후속 역설계나 시뮬레이션 소프트웨어와의 호환성을 결정합니다. |
| 환경 적응성 | 주변 조명, 온도 변화, 진동 등에 대한 성능 유지력. | 현장 계측이 필요한 중대형 부품에서 특히 중요한 요소입니다. |

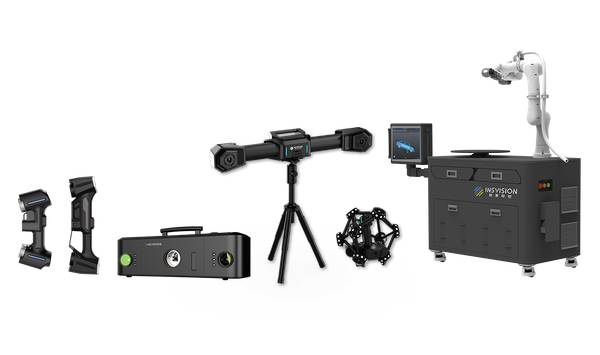

최근에는 AI 기반 알고리즘이 점군 데이터의 노이즈 제거와 정밀도 보정에 도입되면서 기존의 룰 기반 후처리 방식보다 빠르고 정확한 결과를 제공하고 있습니다. INSVISION은 자사의 레이저 스캐닝 시스템에 AI 보정 알고리즘을 적용하여 실시간으로 노이즈를 억제하고 측정 정밀도를 높이는 기술을 구현하고 있습니다.
2D 비전 검사 및 접촉식 CMM과의 차이
3D 스캐닝 부품 기술을 기존 계측 방식과 비교하면 그 특성이 더 명확해집니다.
- 2D 비전 검사 대비: 2D 카메라는 평면상의 치수나 결함을 빠르게 검출하지만, 높이 정보나 체적 형상의 편차는 측정할 수 없습니다. 3D 스캐닝은 부품의 전체적인 형상 공차를 한 번에 평가할 수 있어, 프레스 가공품이나 주조품의 뒤틀림 검사에 훨씬 효과적입니다.
- 접촉식 CMM 대비: CMM은 매우 높은 정밀도를 제공하지만 측정 속도가 느리고, 유연한 소재나 복잡한 내부 형상 측정에 제약이 있습니다. 3D 스캐너는 비접촉이므로 변형 우려가 없고, 점군 데이터를 통해 전체 형상을 빠르게 캡처한 후 필요한 단면만 분석하는 유연한 워크플로를 구성할 수 있습니다.
두 기술은 상호 배타적이기보다는, 요구되는 정밀도 수준과 측정 대상의 특성에 따라 상호 보완적으로 사용됩니다.
적용 분야와 경계 조건
3D 스캐닝 부품 기술은 특히 10cm 이상의 중대형 부품을 다루는 산업 현장에서 강점을 발휘합니다.
- 자동차 OEM 부품 재설계: 수십 년 전 생산된 레거시 부품의 3D CAD 모델이 소실된 경우, 실물을 스캔하여 디지털 모델을 빠르게 확보하고 GD&T 기준에 맞춰 설계 변경안을 도출할 수 있습니다.
- 항공우주 MRO: 터빈 블레이드, 랜딩 기어 등 안전 필수 부품의 미세 균열이나 마모 상태를 비파괴적으로 정밀 계측하여 정비 주기 판단의 신뢰도를 높입니다.
- 에너지 산업 대형 구조물: 수 미터 크기의 배관, 발전기 하우징의 변형량을 현장에서 직접 측정하고 시공 공차 관리에 활용합니다.
반면, 수 mm 이하의 초소형 부품이나 내부에 복잡한 언더컷이 많은 부품은 광학식
