2D 이미징과 3D 스캐닝 툴의 차이: 측정 원리부터 산업 활용까지

2D 이미징과 3D 스캐닝 툴의 데이터 생성 원리와 결과물 차이, 산업 적용 경계를 정리했습니다. 제조 현장에서 3D 스캐닝 툴이 품질 검사와 역설계에 어떻게 활용되는지 확인해 보세요.

Meta Description: 2D 이미징과 3D 스캐닝 툴의 데이터 생성 원리, 결과물 차이, 산업 적용 경계를 설명합니다. 제조 현장에서 3D 스캐닝 툴이 어떻게 품질 검사와 역설계에 활용되는지 알아보세요.

INSVISION AlphaAutoScan-400 Close-up 2: AlphaScanAuto paired with V-track for casting scanning demonstration

제조 현장의 품질 검사는 더 이상 버니어 캘리퍼스나 하이트 게이지에만 의존하지 않는다. 티어 1 자동차 부품 공급사의 프레스 금형 치수 검증을 예로 들면, 전통적인 CMM(좌표 측정기)은 수백 개의 측정 포인트를 작업자가 일일이 터치 프로브로 접촉하며 데이터를 수집한다. 한 번의 검사에 수 시간이 소요되고, 생산 라인의 빠른 사이클 타임을 맞추기 어렵다. 이러한 병목은 스마트 팩토리로의 전환을 가속하는 동시에, 측정 기술 자체에 대한 근본적인 질문을 던진다. 평면 이미지로 충분한가, 아니면 3차원 점군 데이터가 필요한가?

이 글은 2D 이미징과 3D 스캐닝 툴의 개념적 차이, 데이터 생성 원리, 그리고 실제 산업 현장에서의 적용 경계를 엔지니어 관점에서 풀어본다.

2D 이미징과 3D 스캐닝 툴의 데이터 생성 원리

2D 이미징은 카메라 렌즈를 통해 물체 표면에서 반사된 빛을 평면 센서에 투영한다. 결과물은 픽셀 배열로 구성된 2차원 이미지이며, 각 픽셀은 색상과 명도 정보만을 담는다. 이 방식은 표면의 시각적 결함, 인쇄 품질, 조립 상태를 확인하는 데 유용하지만, 공간상의 깊이나 형상 치수를 직접 측정할 수는 없다.

INSVISION AlphaScan 3D 스캔 데모

핵심 요점

2D 이미징은 카메라 렌즈를 통해 물체 표면에서 반사된 빛을 평면 센서에 투영한다. 결과물은 픽셀 배열로 구성된 2차원 이미지이며, 각 픽셀은 색상과 명도 정보만을 담는다. 이 방식은 표면의 시각적 결함, 인쇄 품질, 조립 상태를 확인하는 데 유용하지만, 공…
2D 이미징과 3D 스캐닝은 상호 배타적이기보다는 공정 요구사항에 따라 선택적으로, 혹은 함께 사용된다.
자동차 차체 조립 공정에서 도어, 후드, 트렁크 리드와 주변 패널 사이의 간극(갭)과 단차(플러시)는 소비자가 가장 먼저 체감하는 품질 지표다. 전통적인 접촉식 갭 게이지나 필러 게이지는 측정자가 게이지를 틈새에 삽입하고 육안으로 눈금을 읽는 방식이기 때문에…
정밀도는 스캐너의 기본 성능 지표지만, 동일한 “정밀”이라는 표현 아래에는 상당한 편차가 존재한다. 하드웨어의 레이저 파장, 카메라 해상도, 그리고 소프트웨어 알고리즘에 따라 체적 정밀도(volumetric accuracy)는 0.05mm에서 0.5mm 이상…

3D 스캐닝 툴은 접근 방식이 다르다. 레이저 또는 구조광을 물체에 투사하고, 반사되거나 변형된 패턴을 하나 이상의 카메라로 촬영한 뒤 삼각측량 원리로 각 포인트의 XYZ 좌표를 계산한다. 구조광 방식은 코딩된 패턴을 순차적으로 투영해 고밀도 점군(point cloud)을 생성하며, 레이저 방식은 라인 또는 스폿 형태로 주사하며 단면 프로파일을 누적해 3차원 형상을 복원한다. INSVISION의 솔루션은 이러한 하드웨어 기반에 AI 기반 노이즈 필터링과 포인트 보정 알고리즘을 결합해, 반사율이 높거나 어두운 표면에서도 안정적인 데이터를 확보한다.

데이터의 본질적 차이는 결과물 파일 형식에서도 드러난다. 2D 이미지는 PNG, JPEG 등 평면 비트맵으로 저장되어 측정이나 형상 분석에 직접 사용할 수 없다. 반면 3D 스캐닝 툴이 출력하는 점군 데이터는 OBJ, STL, PLY와 같은 폴리곤 메시 또는 포인트 클라우드 형식으로 저장된다. 이 파일들은 곧바로 편차 분석, GD&T(기하 공차) 검사, 역설계, 시뮬레이션 등 산업용 워크플로우에 투입될 수 있다.

산업 적용 경계: 어떤 공정에 어떤 기술이 적합한가

2D 이미징과 3D 스캐닝은 상호 배타적이기보다는 공정 요구사항에 따라 선택적으로, 혹은 함께 사용된다.

2D 이미징이 적합한 공정: 표면 스크래치, 오염, 라벨 부착 상태, 부품 유무 확인 등 평면적 외관 검사. 고속 생산 라인에서 초당 수십 개의 부품을 검사해야 하는 경우, 2D 비전 시스템이 여전히 비용 효율적이다.
3D 스캐닝 툴이 필수적인 공정: 프레스 금형의 스프링백 분석, 용접 조립체의 갭·플러시 측정, 복잡한 주조품의 치수 전수 검사, 항공기 블레이드의 에어포일 프로파일 검증 등 3차원 형상 공차가 품질을 좌우하는 영역이다. 접촉식 CMM으로는 측정점 수가 제한적이고, 대형 부품 전체의 형상 변동을 포착하기 어려운 경우 3D 스캐닝이 유일한 대안이 된다.

제조 현장 사례: 자동차 차체 패널의 갭·플러시 검사

자동차 차체 조립 공정에서 도어, 후드, 트렁크 리드와 주변 패널 사이의 간극(갭)과 단차(플러시)는 소비자가 가장 먼저 체감하는 품질 지표다. 전통적인 접촉식 갭 게이지나 필러 게이지는 측정자가 게이지를 틈새에 삽입하고 육안으로 눈금을 읽는 방식이기 때문에, 측정자 간 편차가 누적되고 측정 포인트 수도 한정적이다. 대형 패널 전체의 3차원 형상 변화를 연속적으로 파악하는 것은 불가능에 가깝다.

INSVISION AlphaScanAuto paired with V-track for cast part scanning demonstration - White background image 3 — INSVISION AlphaScanAuto paired with V-track for cast part scanning demonstration – White background image 3

이러한 공정에 3D 스캐닝 툴을 도입하면, 핸드헬드 스캐너로 차체 측면을 수 분 내에 스캔하고 점군 데이터를 CAD 모델과 정합한다. 소프트웨어는 갭과 플러시 값을 자동으로 추출하고, 전체 패널에 대한 편차 맵(deviation map)을 컬러 코드로 시각화한다. 작업자는 문제 부위를 직관적으로 파악하고, 치수 불량의 근본 원인을 프레스 금형, 용접 지그, 조립 순서 중 어디에서 찾을지 빠르게 판단할 수 있다. 측정 시간은 기존 수 시간에서 수십 분으로 단축되며, 측정자 의존성도 크게 낮아진다.

오해 1: 모든 3D 스캐너의 정확도는 비슷하다

정밀도는 스캐너의 기본 성능 지표지만, 동일한 “정밀”이라는 표현 아래에는 상당한 편차가 존재한다. 하드웨어의 레이저 파장, 카메라 해상도, 그리고 소프트웨어 알고리즘에 따라 체적 정밀도(volumetric accuracy)는 0.05mm에서 0.5mm 이상까지 벌어질 수 있다. 특히 산업용 계측 검사 분야에서는 PTB(독일 연방 물리기술연구소) 인증을 받은 소프트웨어와의 호환 여부가 중요하다. 단순히 점군 데이터를 추출하는 것을 넘어, GD&T 공차 분석을 정밀하게 수행하려면 내장 GD&T 도구를 지원하는 플랫폼을 선택해야 한다.

오해 2: 대형 공작물 측정에는 고정형 장비만 사용할 수 있다

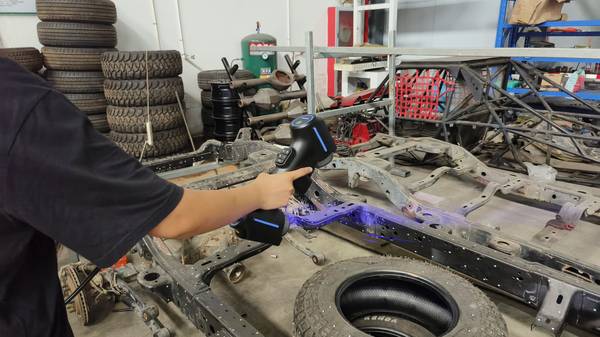

고정식 대형 CMM이나 브릿지 타입 측정기가 대형 부품 측정에서 여전히 중요한 역할을 하지만, 현장 조건에 따라 휴대용 스캐닝 솔루션의 유연성이 더 큰 장점으로 작용하는 경우가 많다. 특히 제조 현장에서 완성품의 실측 데이터를 즉시 확보해야 하는 공정에서는 이동성과 반응 속도가 핵심이다. 광학 추적 방식이나 포토그래메트리와 결합된 핸드헬드 3D 스캐너는 수 미터 크기의 공작물도 작업자가 직접 스캔하며 정합할 수 있어, 부품을 측정실로 운반하는 물류 낭비를 없앤다.

스마트 제조 환경에서의 향후 활용 방향

제조 산업이 스마트 팩토리와 IIoT(산업 사물인터넷)로 빠르게 전환되면서, 3D 스캐닝 툴은 단순한 측정 장비를 넘어 제조 프로세스의 핵심 인프라로 자리 잡고 있다. AI 기술과의 융합이 가속화되면서 실시간 데이터 연계와 자율적 품질 판단이 가능해지고 있다.

현재 가장 주목받는 발전 방향은 AI 알고리즘과 3D 스캐닝 데이터의 심층 통합이다. 스캔 과정에서 수집된 방대한 점군 데이터를 딥러닝 모델이 실시간으로 분석해, 용접 비드의 미세한 기공이나 주조품의 수축공까지 자동 분류한다. 이는 단순한 치수 검사를 넘어 공정 중 모니터링(in-process monitoring)으로 영역을 확장하며, 불량이 발생하기 전에 공정 변수를 조정할 수 있는 예측적 품질 관리의 기반이 된다.

또한, 디지털 트윈과의 연계도 현실화되고 있다. 3D 스캐닝 툴로 취득한 실물 형상 데이터는 제조 실행 시스템(MES) 및 제품 수명주기 관리(PLM) 플랫폼과 통합되어, 가상 공간에서 조립 시뮬레이션, 마모 예측, 유지보수 계획 수립에 활용된다. INSVISION과 같은 솔루션 공급사들은 이러한 통합을 위해 개방형 API와 표준 데이터 포맷을 지원하며, 스마트 팩토리 아키텍처에 유연하게 편입될 수 있도록 설계를 진화시키고 있다.

INSVISION AlphaAutoScan-400 Demo 7: AlphaScanAuto used with AlphaScan to scan castings

맺음말

2D 이미징과 3D 스캐닝 툴은 각각의 데이터 생성 원리와 결과물 특성에 따라 산업 적용 영역이 명확히 구분된다. 평면적 외관 검사에는 2D 비전이 여전히 유효하지만, 3차원 형상 공차가 품질과 직결되는 공정에서는 3D 스캐닝이 검사 신뢰성과 공정 효율을 동시에 높이는 핵심 도구로 자리매김하고 있다. 스캐너 선택 시에는 체적 정밀도, 소프트웨어의 GD&T 지원 능력, 그리고 현장 이동성 요구사항을 냉철하게 평가해야 한다. 기술의 본질을 이해하는 것이 올바른 투자 결정의 출발점이다.
