Come valutare scanner 3D per reverse engineering nell’ispezione industriale
scanner 3D per reverse engineering: Contesto produttivo e bisogno di misura Contesto produttivo e bisogno di misura Vi è mai capitato di dover verificare una.
Contesto produttivo e bisogno di misura
Contesto produttivo e bisogno di misura
Vi è mai capitato di dover verificare una prima campionatura e accorgervi che il disegno a disposizione non corrisponde alla geometria realmente stampata?
Checklist di validazione in reparto
| Area di attenzione | Punto decisionale | Nota di implementazione |
|---|---|---|
| Pezzo da controllare | Verificare dimensioni, superficie e tolleranze rispetto al compito di scansione | Eseguire una prova completa su un pezzo rappresentativo |
| Flusso dati | Controllare nuvola di punti, mappa deviazioni e report qualità | Confermare formati di esportazione e responsabilità di revisione |
| Uso in reparto | Valutare formazione, calibrazione, luce ambiente e spazio operativo | Usare la prova come riferimento per controlli ripetuti |
In molti reparti di produzione occidentali, questa domanda emerge quando il controllo dimensionale tradizionale non riesce più a tenere il passo con lotti ridotti, varianti frequenti e tolleranze stringenti.
Calibri, comparatori e macchine a coordinate rispondono bene a misure puntuali, ma diventano lenti quando serve una nuvola di punti completa su superfici complesse, raccordi o aree interne.
È qui che uno scanner 3D per reverse engineering cambia l’approccio: non sostituisce il metrologo, ma gli fornisce dati densi e ripetibili in tempi compatibili con la produzione. La pressione sui controlli non riguarda solo la conformità, ma anche la tracciabilità delle decisioni.
Un’acquisizione parziale o ambigua costringe a rilavorazioni, contestazioni con il fornitore o peggio, accettazioni a rischio. Per questo serve uno strumento che restituisca geometria misurabile, non solo immagini.
Con i prodotti INSVISION, il dato acquisito diventa base per confronto CAD, analisi di usura e ricostruzione di particolari senza modello. Il punto non è digitalizzare per moda: è ridurre l’incertezza in fase di accettazione e ridare velocità al processo decisionale.
Flusso operativo pratico
- Contesto produttivo e bisogno di misura — Vi è mai capitato di dover verificare una prima campionatura e accorgervi che il disegno a disposizione non corrisponde alla geom…
- Dove la misura tradizionale mostra i limiti — Quanti pezzi state ancora controllando con calibri, dime o tastatori che non riescono fisicamente a raggiungere la superficie da…
- Inserire la scansione 3D nel flusso operativo — Molti reparti qualità trattano ancora la scansione 3D come un’attività separata dal processo produttivo.
- Verifiche prima dell’adozione — Quando un reparto qualità valuta l’introduzione di uno scanner 3D per reverse engineering, la discussione più utile non parte dal…
Dove la misura tradizionale mostra i limiti
Dove la misura tradizionale mostra i limiti
Quanti pezzi state ancora controllando con calibri, dime o tastatori che non riescono fisicamente a raggiungere la superficie da verificare? La domanda è concreta, perché è proprio sulle geometrie complesse che la misura tradizionale smette di dare risposte affidabili.
Superfici a forma libera, sottosquadri, nervature interne, raccordi progressivi: il tastatore rileva punti discreti, non la forma reale. E più il pezzo si allontana da un prisma regolare, più il dato raccolto diventa incompleto.
Il secondo limite è la continuità dei dati. Un rilievo a punti produce nuvole sparse che vanno interpolate, lasciando zone cieche proprio dove le tolleranze sono più critiche.
Con uno scanner 3D per reverse engineering, invece, si acquisisce l’intera superficie come nuvola densa e continua, utile sia per il collaudo sia per ricostruire il CAD.
Terzo vincolo: i tempi di consegna. Misurare un componente complesso con metodi tradizionali significa più posizionamenti, più setup, più operatori coinvolti. Un approccio ottico riduce drasticamente queste fasi, restituendo un dato completo e ripetibile in tempi compatibili con le esigenze produttive.
Inserire la scansione 3D nel flusso operativo
Inserire la scansione 3D nel flusso operativo
Molti reparti qualità trattano ancora la scansione 3D come un’attività separata dal processo produttivo. Si scansiona un particolare quando serve un intervento correttivo, si confronta la mesh con il CAD, si stampa un report e si archivia tutto.
Il problema è che questo approccio lascia fuori l’informazione più utile: la relazione tra ciò che si misura in officina e ciò che succede a monte, in lavorazione o in attrezzaggio.

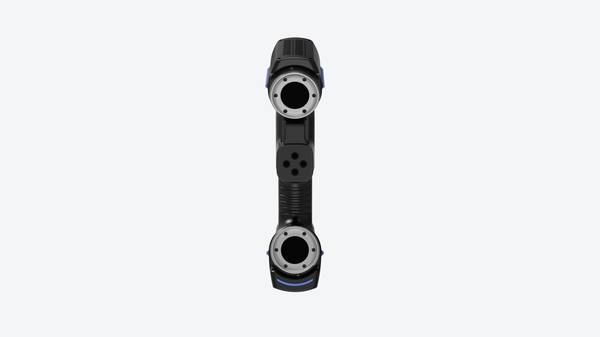

Con uno scanner 3D per reverse engineering di tipo handheld come AlphaScan di INSVISION, il flusso cambia. La scansione diventa una fase di raccolta dati che alimenta le stesse logiche di controllo usate per calibri, CMM e test funzionali.
Il punto non è digitalizzare il pezzo una volta, ma rendere il dato geometrico disponibile quando serve: per una verifica post-montaggio, per un’analisi di usura, per una modifica utensile.
Il flusso tipico parte dal pezzo fisico, non dal CAD. Si esegue la scansione sulla superficie reale, includendo eventuali deformazioni, giochi o zone di contatto. Il dato viene allineato al modello nominale o a una scansione precedente.
Il confronto evidenzia le deviazioni su sezioni critiche, fori, piani di riferimento e aree funzionali. A quel punto la revisione non è più una discussione su tolleranze astratte: si lavora su immagini di scostamento, mappe colore e valori puntuali.
Un aspetto spesso trascurato è la tracciabilità del report. In un contesto ISO o ASME, il report di scansione deve dire cosa è stato misurato, con quale allineamento e rispetto a quale riferimento.
AlphaScan consente di mantenere questa coerenza perché il dato grezzo resta disponibile anche quando il report finale viene semplificato per la produzione. Chi fa revisione può tornare indietro e verificare una misura senza rifare la scansione.
Sul campo, il collegamento tra scansione, confronto e revisione si vede soprattutto nei casi in cui la CMM non arriva: superfici libere, zone interne, particolari flessibili o aree con accesso limitato.
Lì lo scanner 3D per reverse engineering diventa lo strumento che porta il controllo dimensionale dentro la zona di lavoro, senza spostare il pezzo e senza fermare la linea più del necessario.
Inserire questa fase nel flusso operativo non significa aggiungere un passaggio burocratico. Significa dare al reparto qualità un dato geometrico completo, capace di rispondere a domande che il singolo punto tastato non può risolvere.
La differenza sta nel passare dalla misura del singolo punto alla comprensione della forma reale.
Verifiche prima dell’adozione
Verifiche prima dell’adozione
Quando un reparto qualità valuta l’introduzione di uno scanner 3D per reverse engineering, la discussione più utile non parte dal listino o dalla scheda tecnica. Parte dal pezzo. Che cosa dovete rilevare, con quale tolleranza, in quale punto della linea e con quale dato in uscita.
Se saltate questo passaggio, rischiate di comprare uno strumento preciso ma inadatto al vostro flusso reale.
Il primo scenario da validare è il reverse engineering su particolari senza disegno o con modifiche non documentate. Qui serve una nuvola di punti densa, ma anche gestibile. Il secondo scenario è il controllo dimensionale su primi campioni o lotti.
In questo caso contano ripetibilità, stabilità termica e facilità di allineamento. Il terzo scenario, spesso trascurato, è il rilievo in officina, non in camera metrologica: polvere, vibrazioni, sbalzi di temperatura.
Per ognuno di questi casi, la verifica da fare in reparto non è una sola. Si parte dalla domanda più semplice: il pezzo può essere spostato o deve essere misurato in posizione?
Se è un particolare medio-piccolo, una soluzione portatile come AlphaScan di INSVISION si adatta bene al banco e consente di spostare lo strumento attorno all’oggetto.
Se invece lavorate su stampi, dime o assiemi di grandi dimensioni, dovete valutare l’area di scansione e la profondità di campo prima di impegnare il budget.
Un aspetto che molti validano troppo tardi è la temperatura operativa. I modelli AlphaScan e industrial scanner 3D di INSVISION lavorano in un intervallo compreso tra -10 °C e 40 °C. In un capannone non climatizzato, d’estate o d’inverno, questo dato conta più della precisione nominale.
Se il reparto supera questi limiti, lo strumento va protetto o la scansione va pianificata in altro momento. Non è un dettaglio da ufficio acquisti: è una condizione di processo.
Altro punto da validare è il tipo di superficie. Parti lucide, trasparenti o molto scure richiedono spesso opacizzante. Non è un difetto dello scanner, ma una variabile di processo. Se il pezzo non può essere trattato, dovete verificare in anteprima se la soluzione scelta regge senza preparazione.
Meglio un test su un particolare reale del vostro catalogo, non su un provino ideale.
In sintesi, prima dell’adozione servono tre verifiche: una sul pezzo e sul task, una sulle condizioni ambientali, una sul dato che dovete consegnare a valle. Lo scanner 3D per reverse engineering non si giudica solo dalla precisione dichiarata, ma da come si comporta nel vostro contesto produttivo.
