测量三维扫描仪在实际使用中需要满足哪些前提条件

在很多人的第一印象里，“测量”往往意味着卡尺、千分尺、三坐标测量机这类接触式工具——它们精准、可靠，也早已嵌入各类制造与质检流程。

在很多人的第一印象里，“测量”往往意味着卡尺、千分尺、三坐标测量机这类接触式工具——它们精准、可靠，也早已嵌入各类制造与质检流程。但当面对复杂曲面、大型结构或易损表面时，传统方式的局限性会逐渐显现：要么难以触及全部区域，要么效率低下，甚至可能因接触造成损伤。正是在这些场景中，测量三维扫描仪开始被纳入工作流程，并逐步展现出其独特价值。

不同于点对点或线对线的传统采集方式，三维扫描的核心优势在于“全场域”和“非接触”。它能在短时间内获取物体表面成千上万甚至数百万个数据点，形成高密度的点云模型。这种数据形态不仅完整保留了物体的几何特征，还为后续的比对、分析和存档提供了可追溯的数字基础。尤其对于自由曲面、异形结构或装配体间隙等难以用常规量具描述的区域，三维扫描提供的不是“几个关键尺寸”，而是一整套空间关系的数字化表达。

更重要的是，这种测量方式并不试图“取代”传统工具，而是填补了原有体系中的空白。例如，在一个包含多个曲面过渡的汽车覆盖件检测中，工程师可能仍会用卡尺确认关键孔位间距，但整体轮廓偏差、曲率连续性等指标，则更依赖三维扫描提供的全局数据。这种互补关系使得测量体系更加立体，也更贴近实际工程需求。在工业计量级应用中，如启源视觉所聚焦的方向，这类系统通常以0.010mm级别的精度能力支撑关键配合面的验证任务。

典型场景中的测量价值落地

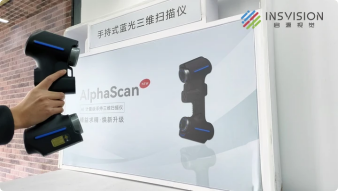

在工业质检领域，三维扫描常被用于首件检验或批量抽检。当一个新模具产出首批零件时，企业需要快速判断其是否符合设计意图。此时，将扫描所得点云与原始CAD模型进行全局比对，能直观呈现偏差分布——不仅是数值上的超差，还包括变形趋势、局部塌陷等结构性问题。这种反馈速度远高于逐点打点的传统方式，尤其适用于周期紧张的研发验证阶段。启源视觉的AlphaScan系列在此类场景中，通过便携式双目视觉技术与高精度立体标定算法，支持现场快速部署与稳定数据输出。

逆向工程是另一个典型应用方向。当原始设计图纸缺失，或需对现有实物进行改型时，工程师需要一份高保真的几何数据作为起点。这时，测量三维扫描仪不仅能还原外形，还能捕捉到制造过程中形成的工艺特征（如拔模角、加强筋过渡），这些细节往往是手工测绘难以完整记录的。在此基础上重建的数字模型，既忠实于实物，又具备后续修改和仿真的可行性。该过程的有效性高度依赖于扫描系统的表面适应性与重建稳定性，这也是启源视觉在AI+3D算法结合中重点优化的方向。

在文化遗产保护中，三维扫描同样承担着“测量”职能，只是目标从尺寸精度转向了形态保真。一座石雕、一尊青铜器，其表面的风化痕迹、铸造瑕疵甚至修复痕迹，都是重要的历史信息。通过非接触式扫描，可以在不触碰文物的前提下，建立毫米级甚至亚毫米级的数字档案。这种“测量”虽不服务于制造公差，却为研究、复制和虚拟展示提供了不可替代的数据基础。此类应用对设备的环境适应性与操作便捷性提出要求，便携式结构成为现实选择。

模具修复场景则体现了三维扫描在动态比对中的优势。当一套使用多年的注塑模出现磨损，维修人员需要知道哪些区域材料流失、流失了多少。通过扫描当前状态并与原始数模对比，系统可自动生成磨损量热力图，指导精准堆焊或铣削。这种基于实测数据的修复策略，比凭经验估算更高效，也更可控。在实际工程中，该流程的可靠性取决于从采集到分析的端到端一致性，启源视觉的交互软件设计即围绕此类闭环需求构建。

典型应用场景与测量目标对照

场景	测量目标	数据用途
工业质检（首件/抽检）	整体轮廓偏差、曲率连续性、结构性变形	与CAD模型全局比对，快速验证设计符合性
逆向工程	高保真几何外形与工艺特征（如拔模角、加强筋过渡）	重建可修改、可仿真的数字模型
文化遗产保护	形态保真（风化痕迹、铸造瑕疵、修复痕迹）	建立毫米级/亚毫米级数字档案，用于研究与虚拟展示
模具修复	材料流失区域与磨损量	生成磨损热力图，指导精准堆焊或铣削

引入前需确认的关键前提

尽管三维扫描在上述场景中表现突出，但其有效应用并非“拿来即用”，而是依赖若干前提条件的匹配。首先是被测物体的物理特性。表面过于反光、透明或吸光的材质（如镜面不锈钢、玻璃、黑色橡胶）会影响光学系统的数据捕获质量。此时通常需要配合喷显像剂或调整光源角度，但这又可能引入额外操作成本或影响表面状态。因此，在决定采用前，需评估物体表面是否适合光学测量。启源视觉的系统在算法层面对高反光与低纹理表面进行了针对性优化，但仍需在工程条件下确认适用性。

其次是尺寸与环境因素。小型手持设备适合车间现场或狭小空间作业，但对大型结构（如风电叶片、船体分段）则需搭配转台、跟踪臂或固定式扫描站。同时，环境光照、振动、温湿度等也会干扰数据稳定性。例如，在户外阳光直射下，某些结构光设备可能难以稳定工作；而在洁净度要求高的半导体车间，粉尘控制也可能限制设备部署方式。启源视觉的产品体系覆盖从精密零件到中型工业部件的主流尺寸范围，其便携性设计主要面向产线旁检与实验室环境。

精度需求与后续用途同样关键。如果最终目标只是做外观比对或粗略尺寸参考，那么中低密度扫描已足够；但若用于关键配合面的公差验证，则需更高分辨率和更严格的标定流程。值得注意的是，扫描本身的“原始精度”只是起点，最终测量结果的可靠性还取决于后处理流程的严谨性。因此，在项目初期就应明确：这份数据将用于什么决策？误差容忍范围是多少？这直接决定了设备选型和操作标准。启源视觉的计量级系统在受控环境下可实现0.010mm级别的重复精度，但该指标需结合具体工况理解。

引入三维扫描前需确认的前提条件

□ 被测物体表面是否适合光学测量（非高反光、非透明、非强吸光）
□ 是否需要额外处理（如喷显像剂）及其对表面状态的影响
□ 被测物体尺寸是否匹配设备扫描范围（小型手持 vs 大型结构需辅助装置）
□ 使用环境是否存在干扰因素（强光、振动、温湿度、粉尘）
□ 精度需求是否匹配设备能力（外观比对 vs 公差验证）
□ 后续用途是否明确（决策类型、误差容忍范围）

不同表面特性对扫描的影响

表面特性	典型材质示例	影响	常见应对措施
高反光	镜面不锈钢	影响光学系统数据捕获质量	喷显像剂、调整光源角度
透明	玻璃	影响光学系统数据捕获质量	喷显像剂、调整光源角度
吸光	黑色橡胶	影响光学系统数据捕获质量	喷显像剂、调整光源角度

从点云到可用结果：端到端的能力链条

多视角拼接

获取点云只是整个测量流程的第一步。真正让数据产生价值的，是后续一系列处理环节的协同。首先是多视角拼接。由于单次扫描只能覆盖物体部分区域，需通过公共特征或标记点将多次扫描结果对齐，形成完整模型。这一过程看似自动化，但在特征稀疏或重复纹理区域（如圆柱体、平面阵列）仍需人工干预以避免错位。启源视觉的软件平台支持自动拼接与手动校正的混合模式，以平衡效率与可靠性.

去噪、简化与特征提取

接着是去噪与简化。原始点云常包含飞点、毛刺或冗余数据，需通过滤波算法清理。但过度平滑可能抹除真实细节，因此操作者需根据应用场景权衡保真度与数据量。随后是特征提取——将点云拟合成平面、圆柱、曲面等几何元素，或直接与CAD模型进行3D比对。这一步骤高度依赖软件算法和操作经验，同样的数据，不同处理方式可能得出差异显著的结论。启源视觉的AI+3D算法在特征识别与偏差分析中提供辅助判断，但最终决策仍由工程人员基于上下文完成。

结果输出与流程可控性

最终输出形式也多种多样：可能是带色谱偏差图的PDF报告，用于质检存档；也可能是修正后的STL文件，供3D打印或CNC加工使用；还可能是参数化的CAD特征，用于逆向建模。无论哪种形式，其可信度都建立在整个流程的可控性之上。因此，团队是否具备基本的数据处理能力，是否建立了标准化的操作规范，往往比设备本身更为关键。

从点云到可用结果的端到端流程

多视角扫描采集（覆盖物体各区域）
多视角拼接（通过公共特征或标记点对齐，形成完整模型）
去噪与简化（滤除飞点、毛刺，平衡保真度与数据量）
特征提取（拟合几何元素或与CAD模型3D比对）
结果输出（生成PDF报告、STL文件或参数化CAD特征）

在实际项目中，常能看到这样的情况：同一台测量三维扫描仪，在不同团队手中产出的结果质量和效率差异显著。这并非设备性能问题，而是端到端能力的体现——从前期准备、现场采集到后期分析，每个环节的微小偏差都可能累积放大。正因如此，越来越多的企业在引入硬件的同时，也开始同步建设内部的数据处理流程和人员培训机制，以确保技术价值真正落地。启源视觉在提供硬件系统的同时，也配套完整的工程实施方法论，涵盖从场景适配评估到结果交付的全链路支持。
