风电叶片检测难题如何破解三维成像扫描仪重构工业质检

针对风电叶片百米级工件的检测困局，启源视觉手持式三维成像扫描仪采用多线激光与视觉追踪融合架构，实现无需贴点、单人操作的便携检测。蓝光型号更突破高反光件免喷粉难题，助力制造业质量管控升级。

风电叶片检测困局：当计量级精度遭遇百米级工件

风电行业有个公开的秘密：叶片越长，检测越”玄学”。

80米级别的叶片已成主流，120米机型也在加速落地。面对这种”巨无霸”，传统固定式三维成像扫描仪的短板暴露无遗——扫描幅面固定，只能把叶片切成几十段逐块采集，再通过软件拼接。每多一道拼接缝，误差就叠加一层，最终型面偏差动辄达到毫米级。更棘手的是腹板、粘接角等内部腔体结构，固定式设备根本伸不进去，关键尺寸只能靠经验估算。

现场工况更是雪上加霜。叶片打磨车间的粉尘浓度、行车经过时的地面振动，都会让点云数据出现”跳点”或分层。某主机厂质量部负责人坦言，进口固定式设备在实验室精度标称较高，但到现场实际精度大幅下降。来料检测变成”来料猜检”，首件检验报告不敢签字。

这种”切香肠”式的检测流程，与叶片成型节拍严重错配。产线等着下料，质检还在拼图——这是风电大型化进程中，质量管控体系最直接的卡脖子环节。

传统固定式 vs 手持式扫描方案对比

传统固定式扫描方案	手持式扫描方案（如AlphaScan）
需将叶片分段扫描，依赖软件拼接，误差累积	单人手持即可完成整支叶片覆盖，无需贴满定位靶点
无法进入腹板、粘接角等内部腔体结构	可深入复杂腔体，“走到哪、扫到哪”
对恒温暗房、稳定地基有强依赖	去场地依赖，户外六级风载下仍保持数据连续性
需多人协作，反复拆装定位，耗时长	一人操作，直接对接MES生成型面偏差报告

手持式三维成像扫描仪的破局逻辑：不是”扫得大”，而是”进得去”

行业有个认知误区：扫大件就得架大设备。实际上，地下管廊的狭窄支管、古建修缮中的榫卯节点、船舶压载舱的复杂腔体，这些场景的共同特征是”空间逼仄、结构异形”，大型龙门或关节臂反而成了累赘。

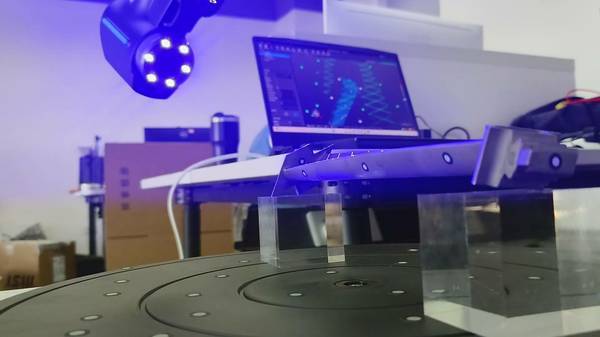

启源视觉 AlphaScan手持式三维成像扫描仪的解题思路是”去场地依赖”。无需恒温暗房，不用复杂标定，设备拎至现场即可开工。其核心优势在于多线激光与视觉追踪的融合架构——扫描头实时定位自身位姿，大工件无需贴满定位靶点，单人手持即可完成覆盖。

在户外风机塔筒平台的实测中，该设备在六级风载引起的平台振动环境下，仍能保持数据连续性。对于叶片根部法兰、螺栓孔位等关键特征，可实现”走到哪、扫到哪”的跟随式采集，避免传统方案中反复拆装定位的无效工时。某叶片厂工艺工程师反馈，现在一个人即可完成整支叶片的扫描，型面偏差报告直接对接MES，省去了后期修模的扯皮。

某叶片厂工艺工程师反馈，现在一个人即可完成整支叶片的扫描，型面偏差报告直接对接MES，省去了后期修模的扯皮。

蓝光三维成像扫描仪的稳定性验证：高反光与深黑表面的”免喷粉”方案

航空发动机叶片、碳纤维汽车覆盖件、亮黑注塑模具——这类高反光或深黑色工件，长期困扰光学检测领域。传统方案依赖显影喷粉：喷层过厚影响公差评定，喷层不均又导致数据缺失，且增加一道清洁工序，与产线自动化方向相悖。

启源视觉 AlphaVista蓝光三维成像扫描仪的技术路径是”从光源端解决问题”。蓝光波段对环境光干扰具有天然滤除特性，配合相移法与格雷码的复合编码策略，可解码镜面反射与漫反射的混合信号。实测表明，未经处理的铝合金精铣面、碳黑增强尼龙件，均可输出完整点云，表面细节还原度满足GD&T标注要求。

这种”免喷粉”能力对产线节拍意义重大。某航空结构件供应商测算，取消喷粉环节后，单件检测周期大幅压缩，且消除了粉尘对精密装配区的污染风险。更重要的是，数据重复性不再依赖操作工对喷粉厚度的经验把控，计量级检测的置信度显著提升。

高反光/深黑工件检测前准备检查清单

□ 工件表面是否为高反光（如铝合金精铣面）或深黑色（如碳黑增强尼龙）？
□ 是否计划使用传统喷粉方案？若使用，需评估喷层厚度对公差评定的影响
□ 检测环境是否存在强环境光干扰？
□ 是否要求点云数据满足GD&T标注要求？
□ 是否需对接自动化产线，避免增加清洁工序？

从逆向建模到SPC闭环：三维成像扫描仪的”有效数据”革命

汽车白车身冲压件的检测工位，曾是数据”修图”的重灾区。

早期设备采集的点云，表面噪声大、边缘飞边多，所谓”能扫”仅限于逆向建模用途。真要导入三坐标测量软件做公差带分析，数据质量根本经不起算法检验——孔位拟合偏差、型面比较失真，SPC控制图上的散点毫无统计规律。

启源视觉的方案差异体现在”体积精度”的全流程控制。从标定算法对温度漂移的补偿，到AI驱动的自动拼接引擎，大工件的多次站位的数据融合不再依赖人工选点。某自主品牌冲压车间导入后，有效数据占比显著提升，后期去噪、补洞的处理时间相应削减。更关键的是，扫描数据可直接生成首件检验报告，与三坐标测量结果的相关性验证通过，真正打通了”扫描-分析-判定-追溯”的质量闭环。
