高精度扫描仪微米级重建 结构光蓝光技术应对产线复杂工况
深度解析工业高精度扫描仪技术路线：结构光与蓝光技术如何应对汽车冲压模具、镀铬表面等复杂工况，启源视觉AlphaVista与AlphaScan提供计量级检测方案。
高精度扫描仪的微米级重建之道
结构光与激光三角法 两种技术路线在工业现场的实战分野
汽车冲压模具的型面检测现场，高亮反光的镀铬表面是扫描仪的试金石。选错技术路线，数据噪点直接淹没关键特征，后续修模无从谈起。
结构光投影的技术逻辑类似给工件”画皮”——投射特定编码的光栅条纹，通过相位解算还原三维形貌。优势在于面阵采集速度快，单帧即可覆盖大面积区域；短板是对环境光敏感，车间顶灯或日光直射都可能干扰成像。激光三角法则更接近”逐点探触”，利用激光束反射角度差计算距离，单点精度高且材质适应性更广，但点云密度受限于机械扫描速度。
产线环境光复杂多变，蓝光波长短、能量集中，天然具备”滤除杂光”的特性。配合多轴交叉投影，能有效抑制高亮表面的镜面反射，边缘过渡带的细节还原度显著提升。启源视觉的计量级设备正是基于这类光学架构，与消费级手机的LiDAR模组相比，在抗干扰能力和数据稳定性上拉开代差——后者应付室内场景尚可，面对工业现场的金属反光、油污粉尘则力不从心。
结构光与激光三角法核心特性对比
| 对比维度 | 结构光 | 激光三角法 |
|---|---|---|
| 采集方式 | 面阵采集，单帧覆盖大面积 | 逐点扫描，依赖机械运动 |
| 速度 | 快 | 受限于扫描速度 |
| 环境光敏感度 | 高，易受车间顶灯或日光干扰 | 较低，适应性更广 |
| 单点精度 | 相对较低 | 高 |
| 适用表面 | 需控制光照条件 | 对高亮、复杂材质适应性更强 |
从光源到算法 高精度扫描仪的技术链路
两台标称精度同为0.02mm的设备，连续运转后，一台出现系统性漂移，另一台重复性依然在线。这种”参数虚高、实战拉胯”的落差，在来料检测和首件检验环节尤为致命。
技术链路的完整性决定了设备可靠性。光源稳定性决定成像基准是否牢靠，光学系统热漂移控制影响长时间作业的计量溯源，标定算法的鲁棒性则直接关系到多视角点云配准的重复精度。启源视觉在研发高精度扫描仪时，将光学设计、热管理、标定体系与点云算法视为有机整体，而非孤立堆砌硬件参数。单纯追逐相机分辨率或单点精度指标，往往带来维护成本的隐性攀升——产线节拍压力下，频繁返工标定或补扫缺失数据，效率损失难以量化却真实存在。软硬件深度协同，确保复杂工况下依然具备可溯源的计量能力，这是国产替代进程中技术选型的关键考量。
高精度扫描仪选型关键检查清单
- □ 光源稳定性是否保障成像基准牢靠
- □ 光学系统是否具备热漂移控制能力
- □ 标定算法是否具备多视角点云配准的重复精度
- □ 是否实现软硬件深度协同以保障复杂工况下的计量可溯源性
- □ 是否避免孤立堆砌硬件参数而忽视整体技术链路完整性

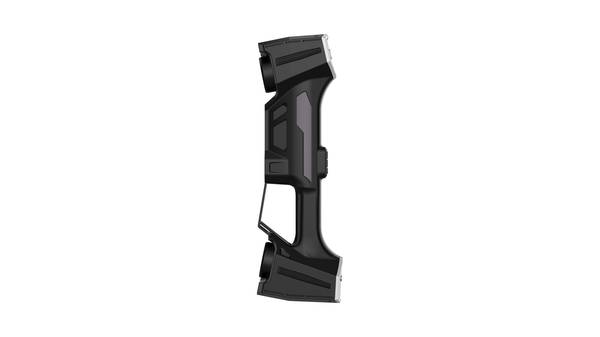

AlphaVista蓝光扫描仪 复杂曲面与反光表面的实战解法
黑色注塑件、镀铬装饰条、彩色涂装面板——这些让工程师头疼的材质，问题往往出在光源匹配上。传统白光扫描仪在车间强光下容易”过曝”，红外方案面对高亮表面则信号饱和，两者都可能迫使现场采取喷粉预处理，增加工序负担。
启源视觉AlphaVista采用的蓝光结构光技术，波长集中在450nm附近，光谱纯度显著优于宽谱白光。这一特性使其在应对黑色橡胶件、高亮金属乃至渐变涂装表面时，多数场景无需辅助处理即可直接扫描。蓝光波段恰好卡在环境光干扰与表面反射之间——既规避了可见光噪声，又不像红外那样对镜面反射敏感。工业现场的共识是：能稳定输出完整点云，且数据质量满足型面偏差分析，才是”能用”与”不能用”的分水岭。
工业现场的共识是：能稳定输出完整点云，且数据质量满足型面偏差分析，才是”能用”与”不能用”的分水岭。
AlphaScan手持设备 便携性如何转化为产线检测的工程价值
“手持设备精度不如固定式三坐标”——这一认知在模具修复现场往往不攻自破。当工件重达数吨无法移动，或嵌套在产线工位难以拆卸，便携性本身就是精度保障的前提条件。

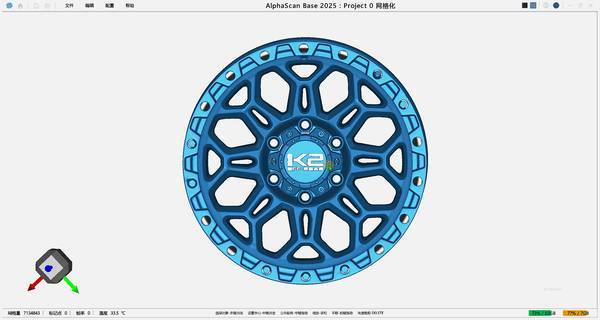

启源视觉AlphaScan这类高精度扫描仪，核心解决的是”扫得到”与”用得上”的双重问题。无贴点扫描省去预处理时间，现场采集完成后直接输出与CAD的型面偏差色谱图，指导钳工研配或数控返修。国内模具企业的真实需求并非孤立的三维数据，而是嵌入生产流程的检测闭环——从数据采集、公差分析到修模决策，压缩流转环节才能兑现降本增效。相比消费级点云工具，工业计量级设备的价值在于让测量结果”测得出、看得懂、改得了”。
高精度扫描仪选型的务实提示
选型逻辑回归场景 高精度扫描仪的匹配原则
技术负责人在选型时常陷入精度焦虑：非微米级不可。这一执念需要拆解来看。
汽车零部件的形位公差检测、航空航天结构件的装配协调，确实需要工业级高精度扫描仪保障计量可靠性。若以消费级LiDAR或非计量级移动测绘设备替代，数据无法纳入质量追溯体系，等同于检测环节失控。但换作大型模具逆向或文化遗产数字化场景，工件尺寸以米计、材质混杂，盲目追求极限精度反而牺牲扫描效率，项目周期和人力成本随之攀升。
该系列AlphaScan在类似项目中表现稳健，其选型逻辑值得参考：针对黑色金属、高亮表面等复杂材质，优先保障材质适应性与数据完整性，在合理精度区间内追求效率最优。”够用即优”并非妥协，而是将设备能力与实际公差要求、产线节拍、维护成本综合权衡后的务实决策。国产替代深化阶段，这种场景化的技术选型思维，比参数表上的数字更具参考价值。
