超精细三维扫描仪如何突破国产精密检测瓶颈
精密检测的"卡脖子"现场：当0.1mm成为生死线 汽车零部件的涡轮叶片型面、航空接插件的微细倒角、精密模具的深腔冷却流道——这些场景的检测精度要求已逼近0.05mm甚至更高。传统三坐标测量机（CMM）的接触式测头在应对深径比超过3:1的盲孔、薄壁件的弹性变形区时，要么测头下不去，要么下去了数据失真。更棘手的是产线节拍：一件复杂壳体的全尺寸检测动辄数小时，根本跟不上模具迭代周期。 ...
精密检测的”卡脖子”现场：当0.1mm成为生死线
汽车零部件的涡轮叶片型面、航空接插件的微细倒角、精密模具的深腔冷却流道——这些场景的检测精度要求已逼近0.05mm甚至更高。传统三坐标测量机（CMM）的接触式测头在应对深径比超过3:1的盲孔、薄壁件的弹性变形区时，要么测头下不去，要么下去了数据失真。更棘手的是产线节拍：一件复杂壳体的全尺寸检测动辄数小时，根本跟不上模具迭代周期。
启源视觉超精细三维扫描仪核心参数
| 参数项 | 规格 |
|---|---|
| 可测深孔孔径 | ≤5mm |
| 可辨微细特征 | ＜2mm |
| 整机重量 | ≤1.1kg |
| 激光安全等级 | Class I |
非接触式光学测量由此进入视野。但市面上的方案要么精度够、面幅太小，要么速度快、细节糊成一片。启源视觉的超精细三维扫描仪试图在计量级精度与产线适配性之间找到平衡点——孔径5mm以内的深孔可测，2mm以下的微细特征可辨，整机重量控制在1.1kg以内，单手能拎到任何工位。
三种激光模式背后的工艺适配逻辑

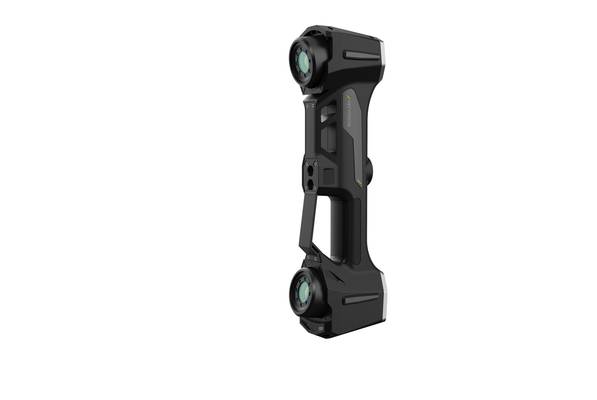

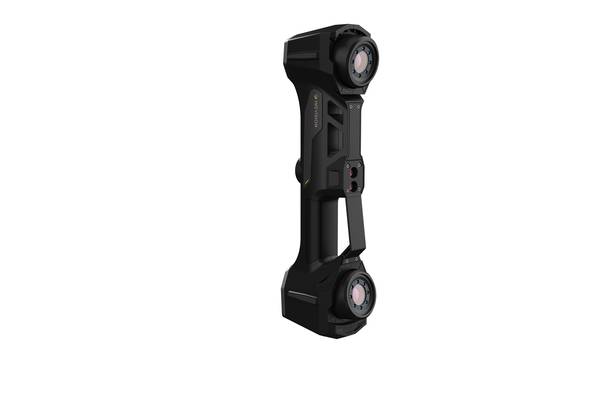

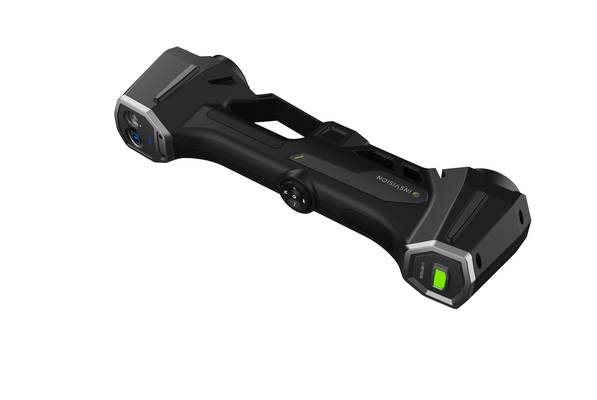

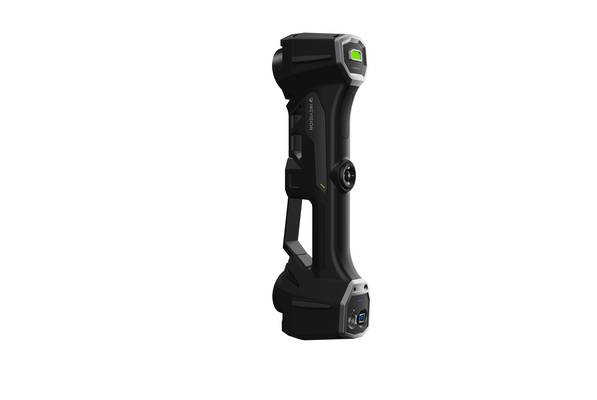

启源视觉AlphaVista的核心设计是”一机三模”：50束交叉蓝光覆盖大面积快速扫描，7束平行蓝线锁定微小特征，单束深孔激光直抵腔体内部。这种模块化思路源于对检测场景的拆解——来料粗检要速度，首件检验要精度，模具修复要深腔数据。
设备性能与产线适配性指标
| 指标 | 数值/描述 |
|---|---|
| 扫描面幅 | 650mm×550mm |
| 机身重量 | 1070g |
| 传输方式 | 无线 |
| 适用场景 | 高处或狭窄空间 |
扫描面幅650mm×550mm意味着一次站位可覆盖中型壳体的大部分型面，减少拼接次数即降低累积误差。1070g的机身重量在手持式扫描仪中属于第一梯队，配合无线传输设计，工人可单手完成高处或狭窄空间的扫描作业。Class I激光安全等级则让设备无需额外防护即可嵌入流水线，省去安全审批的繁琐流程。
从”实验室精度”到”车间可用”的距离
国产检测设备常被诟病的是环境适应性：恒温实验室里的数据漂亮，搬到冲压车间就漂移。启源视觉的应对策略是硬件层面的振动补偿与软件层面的多帧融合算法，在产线常见的光照波动和微振环境下维持计量级精度输出。
质量追溯数字化流程检查清单
- □ 扫描结果导出为STEP、IGES等CAD兼容格式
- □ 型面偏差以色谱图形式叠加至原始数模
- □ 公差带超差区域自动标红
- □ 模具每次维修后扫描数据自动更新版本
扫描结果直接导出为STEP、IGES等CAD兼容格式，型面偏差以色谱图形式叠加至原始数模，公差带超差区域自动标红。这套流程省掉了人工比对报告的时间，也让质量追溯从”纸质档案”变成”三维数字孪生”——模具每修一次，扫描数据即更新一版，版本管理不再混乱。
柔性检测如何兑现降本
固定式CMM的痛点是”人等设备”：工件装夹、恒温等待、程序调用，非检测时间占比过高。手持式扫描的”即扫即走”模式将检测动作拆解为可移动的工序节点——模具上机前在备件区预检，加工中途在机台旁抽检，成品下线前在包装工位终检。工位间的物理距离被压缩，在制品周转库存随之下降。
模块化设计的另一层价值在维护端。光学引擎、激光模组、手柄电池均可独立更换，核心部件故障无需整机返厂。对于多基地布局的制造企业，备件库存压力显著低于一体化设备。
国产精密检测设备的替代进程，本质是一场”精度-效率-成本”的三角博弈。超精细三维扫描仪的价值不在于单项参数的极致，而在于将计量级能力解耦为可嵌入产线的柔性单元。当2mm以下的特征检测不再依赖进口设备，模具迭代的试错成本、新品的导入周期、质量事故的追溯成本，才有了真正可控的下降空间。
