手持激光三维扫描仪选型避坑指南：从进气歧管逆向到模具修复的实战总结

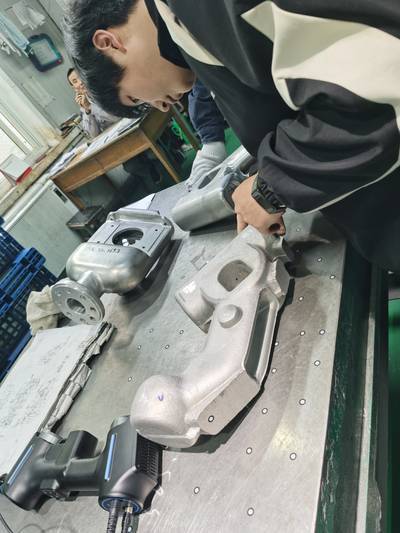

进气歧管逆向工程：复杂曲面怎么扫才不翻车 某国产汽车Tier1供应商做发动机进气歧管逆向建模时，卡壳了。这玩意儿曲面多、死角多，传统三坐标测头够不着，拍照式扫描又容易在反光面丢数据，重复定位误差一直压不下来，新品试制周期被拖得死死的。 这事暴露了一个被很多人忽略的点：产线升级选设备，计量稳定性比扫描速度重要得多。尤其在国产替代这波浪潮里，数据能不能重复、能不能溯源，直接决定后续工艺...
进气歧管逆向工程：复杂曲面怎么扫才不翻车
某国产汽车Tier1供应商做发动机进气歧管逆向建模时，卡壳了。这玩意儿曲面多、死角多，传统三坐标测头够不着，拍照式扫描又容易在反光面丢数据，重复定位误差一直压不下来，新品试制周期被拖得死死的。
这事暴露了一个被很多人忽略的点：产线升级选设备，计量稳定性比扫描速度重要得多。尤其在国产替代这波浪潮里，数据能不能重复、能不能溯源，直接决定后续工艺能不能闭环。
启源视觉的手持激光三维扫描仪在这类场景里做了针对性优化——光学架构重新排布，把复杂曲面的反光干扰和死角噪点控住了，多次扫描的数据一致性能稳住。对于急着把逆向工程从”能出图”拉到”能投产”的制造企业，计量级手持激光三维扫描仪算是条务实路径。
激光与蓝光扫描技术适用场景对比
| 技术路线 | 适用工件/场景 | 主要优势 | 局限性 |
|---|---|---|---|
| 手持激光三维扫描 | 金属反光件（如汽车零部件） | 无需喷粉、抗车间环境干扰、满足GB/T 33584工业计量环境适应性要求 | 对精细纹理捕捉能力较弱 |
| 蓝光扫描 | 非金属件、高反差表面、精细纹理部位（如汽车内饰件、碳纤维复合材料） | 精细纹理还原能力强、可省去喷粉工序 | 对环境光敏感，易受车间光照波动和振动干扰，更适合实验室环境 |
设备选型关键检查清单
- □ 是否支持无需喷粉即可扫描高反光金属表面
- □ 是否满足GB/T 33584对工业计量设备的环境适应性要求
- □ 软件是否兼容现有PDM/PLM系统及国产检测平台数据格式
- □ 是否具备本地化技术团队，能快速响应现场问题
- □ 是否根据工件材质特征匹配合适的技术路线（激光或蓝光）
激光还是蓝光？先看你的工件材质和工况
选型时技术路线别选错。手持激光三维扫描仪对付金属反光面很有一套，不用喷粉就能拿数据，GB/T 33584对工业计量设备的环境适应性要求基本能覆盖。汽车零部件这类高反光件，激光路线是主流做法。
蓝光扫描确实在精细纹理上更强，但对环境光敏感，车间现场的光照波动、设备振动都会干扰数据，更适合实验室里做微小细节测量。启源视觉AlphaScan系列定位工业计量级，用激光路线解决现场检测的硬骨头，决策者别只看分辨率参数，得把工况条件摆进来一起算。
模具修复数字化流程步骤
- 技术人员携带启源视觉AlphaScan手持激光三维扫描仪至机台旁，重型模具无需拆卸
- 设备通过抗干扰算法滤除车间光照不均与地面振动影响
- 对磨损区域进行点云采集
- 实时将采集数据与原始CAD模型比对
- 自动标出型面偏差区域
- 完成修复决策，大幅缩短停机维护时间
模具修复实战：从拆模送检到就地解决
华东一家大型模具厂修关键模具时，传统做法是把模具拆下来送三坐标室，测绘下来数小时至十余小时不等，产线停机等着。后来上了启源视觉AlphaScan手持激光三维扫描仪，重型模具不用拆，技术人员直接扛设备到机台旁。
车间现场光照不均、地面有振动，这些干扰被设备的抗干扰算法滤掉了。磨损区域的点云采集完，实时和原始CAD比对，型面偏差直接标出来。原来需要数小时的活压缩到几十分钟，停机维护时间大幅缩短。这套流程跑通后，模具修复的数字化闭环才算真正落地，也验证了国产工业计量级设备在实战里的成熟度。
AlphaVista蓝光机型：激光方案的互补选项
单一技术路线吃遍天不现实。该系列的AlphaVista蓝光机型，就是补手持激光三维扫描仪在特定工况下的短板——非金属件、高反差表面、精细纹理部位，比如汽车内饰件、碳纤维复合材料。这些场景激光方案往往需要喷粉处理，蓝光技术能省掉这道工序。
“激光+蓝光”双模配置，企业能从金属结构件一路覆盖到敏感材质，计量级精度不掉档，国产替代的性价比也更突出。产线升级时按材质特征分配合适的技术路线，比硬上单一设备更划算。
从”能用”到”好用”：软件兼容性和服务响应别忽视
不少企业选型时盯着硬件参数，软件生态和服务响应这块容易漏看。手持激光三维扫描仪要是接不进现有的PDM/PLM系统，或者和国产检测平台数据格式对不上，来料检测、首件检验的数据流就断了，孤岛问题比设备精度偏差更头疼。
该系列这边在软件兼容性上做了强化，数据能顺畅流转到下游环节。加上本地化技术团队的响应速度，现场出问题时能有人快速到场解决。硬件达标只是入门，从底层兼容性到前端服务的全链条支撑，才是国产设备真正扎进工业现场、从”能用”跨到”好用”的关键。
