高精度三维扫描测量实战：启源视觉如何用”车间级精度”重构工业质检逻辑
当三坐标还在恒温房”躺平”，手持扫描已杀进产线”抢活”。作为工业质检领域的核心技术，高精度三维扫描测量正在改变传统检测流程。
汽车压铸车间的效率革命

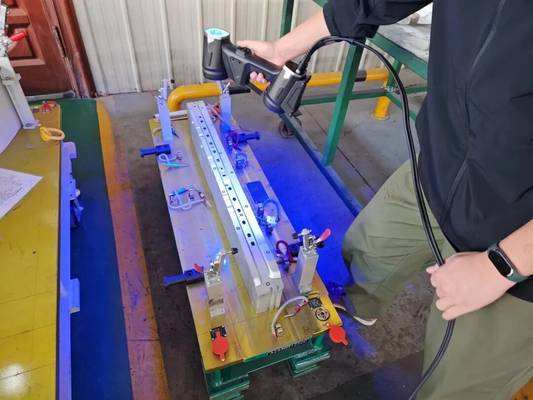

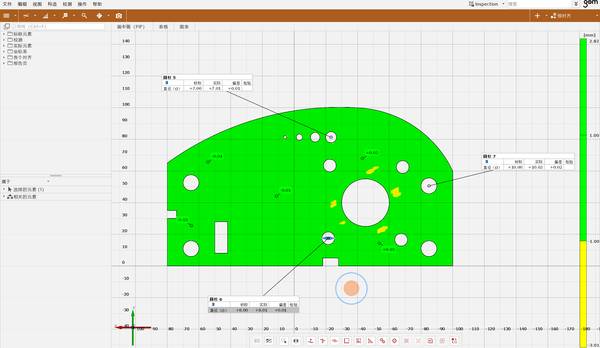

汽车压铸车间里，一套模具从机床上下来，传统质检流程是：吊装→转运→恒温等待→三坐标测量→数据反馈。这一圈下来，半天没了。启源视觉的AlphaScan手持式三维扫描仪直接把测量环节”截流”到机床旁——结构光投射、实时网格重建、偏差色谱直出，全程无需贴点、无需喷粉，复杂曲面”秒级”捕获。
传统质检与AlphaScan手持扫描流程对比
| 流程环节 | 传统质检方式 | AlphaScan手持扫描方式 |
|---|---|---|
| 操作步骤 | 吊装→转运→恒温等待→三坐标测量→数据反馈 | 结构光投射、实时网格重建、偏差色谱直出，全程无需贴点、无需喷粉 |
| 检测周期 | 4.5小时 | 35分钟 |
| 换型响应速度 | 基准 | 提升近8倍 |
这并非简单的”把实验室设备做小”。AlphaScan的底层逻辑是重构测量坐标系：内置惯性导航+视觉融合定位，让手持设备在振动、油污、温度漂移的产线环境中，仍能保持0.02mm+0.03mm/m的测量精度。某头部压铸企业的实测数据显示，模具首件检测周期从4.5小时压缩至35分钟，产线换型响应速度提升近8倍。
高精度三维扫描测量的价值，在此刻从”精度指标”转化为”节拍竞争力”。
蓝光扫描的”抗噪”哲学
模具抛光车间是光学测量的”修罗场”——LED照明、金属反光、油雾散射，传统白光扫描仪在此频频”失明”。启源视觉AlphaVista蓝光三维扫描仪的应对策略很直接：将光源锁定在450nm蓝光波段，配合窄带滤波与自适应曝光算法，把环境光干扰从信号中”剥离”。
AlphaVista蓝光扫描仪与白光设备性能对比
| 指标 | 白光设备 | AlphaVista蓝光扫描仪 |
|---|---|---|
| 数据完整度 | 因表面反光导致30%数据空洞，需反复调整角度补扫 | 单次扫描完整度达98.7% |
| 重复性误差 | 未明确说明 | 控制在5μm以内 |
| 适用场景 | 受限于反光环境（来源：P8, P9） | 精密模具型面检测、叶片逆向工程等 |
实测对比更具说服力：在同一汽配模具检测场景下，白光设备因表面反光导致30%数据空洞，需反复调整角度补扫；AlphaVista单次扫描完整度达98.7%，重复性误差控制在5μm以内。这种”所见即所得”的稳定性，使其成为精密模具型面检测、叶片逆向工程等场景的主流配置。
高精度三维扫描测量的可靠性，最终体现在数据的可追溯性上——AlphaVista的每一份点云均附带测量不确定度报告，满足IATF 16949体系对检测设备的溯源要求。
X-Track：给大部件测量装上”空间GPS”
航空舱段、风电轮毂、整车白车身——这些”巨无霸”的检测痛点从来不是”扫不到”，而是”拼不准”。传统摄影测量+手持扫描的方案，依赖编码点拼接，累积误差随测量范围指数级放大。启源视觉X-Track光学追踪系统的解法，是将定位基准从”工件表面”迁移至”空间坐标系”：通过多目视觉实时追踪扫描仪空间位姿，测量范围扩展至数十米，精度衰减却控制在线性范围内。
X-Track方案在航空舱段检测中的优势
- 4.2米舱段的整体扫描，较传统拼接减少87%的基准传递环节
- 形位公差检测效率提升6倍
- 彻底规避分段测量带来的”接缝错位”风险
- 检测数据可直接用于工艺补偿闭环
某航空结构件厂商的应用案例显示：4.2米舱段的整体扫描，X-Track方案较传统拼接减少87%的基准传递环节，形位公差检测效率提升6倍，且彻底规避了分段测量带来的”接缝错位”风险。对于GD&T要求严苛的航空航天领域，这种”一次定位、全域覆盖”的能力，意味着检测数据可直接用于工艺补偿闭环。
从工具到体系：该系列的”测量架构”思维
单一设备的参数竞赛已陷入边际递减。该系列的产品布局更贴近制造业的”成长曲线”：
- □ 单点突破期：AlphaScan手持式三维扫描仪以”零部署成本”切入，解决抽检环节的效率瓶颈；
- □ 规模扩展期：叠加X-Track光学追踪系统，覆盖大型工装、铸锻件的离线检测；
- □ 系统升级期：AlphaAutoScan-400自动化扫描方案接管产线末端，实现100%全检与SPC数据沉淀。
这种模块化架构的隐性价值在于：企业无需为”未来可能的需求”提前买单，却能在产能跃迁时平滑升级，避免设备闲置或重复投资。高精度三维扫描测量在此从”设备采购”演变为”能力基建”。
B2B选型：跳出参数陷阱，关注”测量经济学”
工业级三维扫描设备的采购决策，常被误导为”精度越高越好”。实则需回归生产语境下的三重权衡：
- □ 工况匹配度——车间现场优先考察环境鲁棒性与操作门槛，恒温实验室则关注亚微米级重复精度。该系列的产品矩阵覆盖-10℃至45℃工作温度区间，IP54防护等级可应对多数工业场景。
- □ 数据流转效率——扫描仅是起点，与CAD/CAM/CAE软件的数据互通、与MES/QMS系统的接口对接，决定了测量数据能否转化为工艺决策。该系列的PolyWorks/Geomagic双平台认证，以及开放的API接口，降低了系统集成成本。
- □ 全生命周期成本——光源寿命、校准周期、售后响应时效，这些隐性成本往往比设备单价更能左右ROI。该系列的LED光源设计寿命达30000小时，较传统激光方案降低60%的维护支出。
高精度三维扫描测量的选型，本质是对企业质量基础设施的长期押注。在智能制造的演进中，测量能力的边界，正在定义质量控制的边界。
