精密模具三维扫描实战 复杂曲面与死角检测如何破局
精密模具的检测挑战，可以归结为三个具体的“拦路虎”。第一是几何特征的极端复杂性，例如注塑模的随形冷却流道、细微的拔模斜度以及复杂的碰穿面，这些结构往往伴随着深孔和窄槽，传统探针难以深入，自由曲面的完整坐标信息获取更是困难。第二是尺寸公差的严苛性，许多关键配合尺寸的公差带被压缩在0.
直面痛点：模具检测中的几何复杂性与效率困局
精密模具的检测挑战，可以归结为三个具体的“拦路虎”。第一是几何特征的极端复杂性，例如注塑模的随形冷却流道、细微的拔模斜度以及复杂的碰穿面，这些结构往往伴随着深孔和窄槽，传统探针难以深入，自由曲面的完整坐标信息获取更是困难。第二是尺寸公差的严苛性，许多关键配合尺寸的公差带被压缩在0.05毫米以内，这对测量设备的精度和长期稳定性提出了近乎苛刻的要求。第三是生产节拍带来的效率压力，尤其在模具调试和首件检验（FAI）阶段，测量周期直接锁死后续的加工排程，质量人员常常被要求在极短时间内完成全尺寸报告。
选型维度与现场判断要点
| 关注维度 | 判断要点 | 落地提示 |
|---|---|---|
| 直面痛点：模具检测中的几何复杂性与效率困局 | 精密模具的检测挑战，可以归结为三个具体的“拦路虎”。 | 第一是几何特征的极端复杂性，例如注塑模的随形冷却流道、细微的拔模斜度以及复杂的碰穿面，这些结构往往伴随着深孔和窄槽，传统探针难以深入，自由曲面的完整坐标信息获取更是困难。 |
| 方案核心：匹配工况的扫描策略与设备选型逻辑 | 要解决上述痛点，扫描方案的设计必须紧扣精度、效率与场景适用性这三个维度。 | 精度是底线，模具检测通常要求整体体积精度优于0.1毫米/米，单点重复性需稳定在0.05毫米以内，才能对常规公差带做出可靠判定。 |
| 从扫描到报告：数据流转如何驱动质量决策 | 一套可落地的扫描方案，其价值最终体现在可执行的数据报告上。 | 整个流程始于严谨的工件预处理：彻底清洁表面油污、均匀粘贴定位标记点，这是确保扫描仪空间定位准确的基础。 |
| 价值延伸：超越成品检测的全生命周期应用 | 从众多制造企业的实际反馈来看，引入手持式三维扫描对模具质量管控的价值是立体的。 | 最直接的收益是检测周期的大幅压缩，相比传统方式，它能将复杂模具的全尺寸检测时间从“天”缩短到“小时”级别，为快速试模和量产争取宝贵窗口。 |
以一套汽车内饰件注塑模具的检测为例。该模具包含多个斜顶机构和精密镶件，配合面错综复杂。若沿用传统三坐标测量，需要多次拆卸、翻转、重新建立坐标系进行分区域测量，单套模具的完整检测耗时常常超过一个工作日。更棘手的是，对于斜顶底部的深窄配合面，CMM测针存在物理干涉，数据覆盖率存在盲区，为后期飞模调试埋下隐患。而三维扫描仪则能在一次装夹定位后，快速获取工件几乎所有外表面的海量点云数据，为后续的型面偏差分析提供一个完整、统一的几何基准。
方案核心：匹配工况的扫描策略与设备选型逻辑
要解决上述痛点，扫描方案的设计必须紧扣精度、效率与场景适用性这三个维度。精度是底线，模具检测通常要求整体体积精度优于0.1毫米/米，单点重复性需稳定在0.05毫米以内，才能对常规公差带做出可靠判定。效率是刚需，手持式设备因其操作灵活、无需专用复杂工装夹具，在中小型模具或大型模具局部特征的快速检测中优势明显。适用性是关键，设备必须能有效应对高反光金属表面、深孔、死角的扫描挑战。
在设备选型上，需要根据工件尺寸和特征进行匹配。对于大多数中小型精密模具零件，启源视觉AlphaScan系列手持式三维扫描仪的AI计量级精度是一个务实的选择。其单点精度可达0.02毫米级别，足以捕捉模具表面细微的磨损或加工纹路。该设备在实际操作中提供了两种针对性扫描模式：其精细模式利用多束平行激光线进行高密度覆盖，确保主体曲面的数据完整性；其深孔模式则切换为单束高能激光，能够探入传统测针无法触及的窄槽与深腔，直接获取这些关键但隐蔽的特征数据。这种基于特征智能切换的模式设计，让工程师用一台设备即可应对模具上多样化的几何结构，避免了因特征差异频繁更换工具或送检不同部门所带来的流程中断与时间损耗。

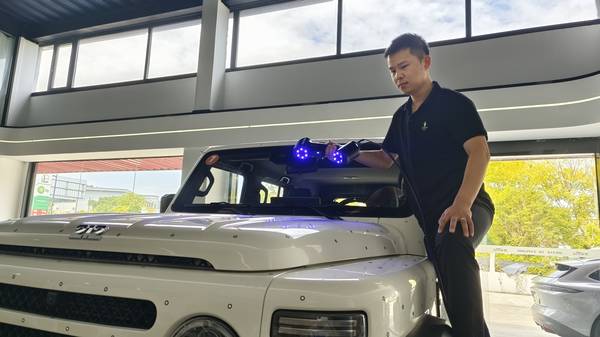

当面对汽车覆盖件模具等大型复杂曲面工件时，对扫描幅宽和整体拼接效率的要求更高。此时，启源视觉AlphaVista系列的大面幅扫描能力更为适用。其交叉激光线设计扩大了单次有效扫描范围，在扫描大型模具镶件或整体模架时，能显著减少设备移动次数和由此产生的累积拼接误差，提升全局扫描的一次成功率与整体效率。
从扫描到报告：数据流转如何驱动质量决策
一套可落地的扫描方案，其价值最终体现在可执行的数据报告上。整个流程始于严谨的工件预处理：彻底清洁表面油污、均匀粘贴定位标记点，这是确保扫描仪空间定位准确的基础。对于模具钢这类高反光材料，喷涂一层薄薄的哑光显像剂是标准操作，能极大提升激光捕获率。随后是参数配置与试扫，工程师需根据工件尺寸与最复杂特征区域，现场确定扫描分辨率与模式，并完成设备校准与工件坐标系的建立。
扫描完成后的数据处理环节，是技术价值的集中体现。启源视觉的配套软件能够将获取的原始点云进行智能对齐、噪点过滤和三角网格封装。核心步骤在于，工程师可将处理后的扫描模型与原始设计CAD数模进行最佳拟合对齐，软件随即自动执行全面的三维比较分析，计算出每个点的偏差值，并生成直观的色谱偏差图。这张图是质量决策的“热力图”，它能清晰呈现何处存在材料堆积（正偏差）、何处存在过切或磨损（负偏差），以及偏差量是否超出公差带。在模具镶件配合面的检测中，此法能快速定位因频繁使用导致的磨损区域或加工遗留的超差点，直接回答“是否需要返修、修哪里、修多少”的问题。
最终交付物远不止一张彩图。一份完整的检测报告通常包含：原始点云及封装后的三维模型文件、带具体数值标注的偏差分析报告、以及关键尺寸的统计过程控制（SPC）表格。对于有逆向工程需求的场景，如修复无图纸的老旧模具，扫描数据可直接导出为STL等通用格式，无缝对接CAD软件进行重新建模。
价值延伸：超越成品检测的全生命周期应用
从众多制造企业的实际反馈来看，引入手持式三维扫描对模具质量管控的价值是立体的。最直接的收益是检测周期的大幅压缩，相比传统方式，它能将复杂模具的全尺寸检测时间从“天”缩短到“小时”级别，为快速试模和量产争取宝贵窗口。更深层的价值在于数据完整性的质变，全形面点云数据不仅包含了所有可测特征，更完整记录了曲面连续过渡区域的几何信息，为质量分析提供了前所未有的全局视野。
更重要的是，三维扫描在模具领域的应用场景早已超越单一的成品终检。在模具开发阶段，它可用于首件验证，快速比对试模工件与设计模型的差异，指导修模方向。在模具维护与维修环节，它能快速获取磨损或损伤区域的精确三维形貌，为激光熔覆等修复工艺提供精准的加工基准。这种以高精度三维数据为核心的质量控制思路，同样适用于对几何精度有极致要求的航空航天精密部件检测、能源装备大型复杂结构件的在役检查等领域，是实现国产替代与技术升级的共性关键技术。
总而言之，三维扫描技术的引入，其意义不在于取代经典的三坐标测量，而是作为一套高效的数字化补充工具，在应对复杂几何形状、提升检测覆盖率和缩短响应时间等特定场景下，为工艺和质量团队提供了全新的解决方案。对于正在评估产线数字化升级路径的企业而言，建议紧密结合自身模具产品的特征复杂度、生产节拍要求与质量管控目标，进行针对性的场景化验证与选型。
