逆向工程三维扫描仪重塑制造数据链 打通研发质控全流程
逆向工程三维扫描仪正打破实物与数据壁垒，将几何信息转化为高精度点云。本文解析激光与结构光技术路径，结合启源视觉AlphaVista蓝光三维扫描仪，探讨其在模具修复与首件检验中的应用，助力制造企业重构质控数据流，缩短产品上市周期。
双技术路径驱动高精度点云获取
三维扫描技术的核心价值，在于将实物表面海量的几何信息，快速、完整地转化为可编辑、可分析的高精度点云数据。这并非单一技术所能达成，目前主流且经过产线验证的技术路径主要有两条。
技术能力与应用场景对应
| 关注维度 | 判断要点 | 落地提示 |
|---|---|---|
| 双技术路径驱动高精度点云获取 | 三维扫描技术的核心价值，在于将实物表面海量的几何信息，快速、完整地转化为可编辑、可分析的高精度点云数据。 | 这并非单一技术所能达成，目前主流且经过产线验证的技术路径主要有两条。 |
| 激光三角测量法实现动态快速捕获 | 激光三角测量法是基础且成熟的技术方案。 | 其原理如同为设备安装了一双敏锐的“三角眼”：扫描仪发射激光线至工件表面形成光斑，另一侧的相机以固定夹角同步捕捉光斑位置。 |
| 结构光技术攻克精密细节特征 | 结构光技术则提供了另一种高精度的解决方案。 | 设备向被测区域投射一组经过精密编码的蓝色光栅条纹，这些条纹在物体凹凸表面会发生规律的畸变。 |
| 工况匹配与量化检测实践 | 技术路径的选择，关乎实际应用场景的匹配度。 | 在汽车钣金件逆向、大型覆盖件模具检测等场景中，需要快速获取大范围型面数据并比对CAD数模，启源视觉AlphaVista蓝光三维扫描仪采用的多频外差结构光技术，能有效平衡扫描速… |
激光三角测量法实现动态快速捕获
激光三角测量法是基础且成熟的技术方案。其原理如同为设备安装了一双敏锐的“三角眼”：扫描仪发射激光线至工件表面形成光斑，另一侧的相机以固定夹角同步捕捉光斑位置。通过解算这个稳固的三角关系，每一点到设备的距离被实时计算出来。当激光线高速扫过物体，成千上万个点的距离数据便连贯成精准的三维轮廓线。这项技术让手持式设备实现动态扫描成为可能，尤其适用于现场、大型工件或装配体的快速形貌捕获。
结构光技术攻克精密细节特征
结构光技术则提供了另一种高精度的解决方案。设备向被测区域投射一组经过精密编码的蓝色光栅条纹，这些条纹在物体凹凸表面会发生规律的畸变。高分辨率工业相机同步采集畸变后的条纹图像，通过专属算法解析每一点的相位偏移，从而反演出整个视场内表面的深度信息。相较于单线激光扫描，结构光能在单次拍摄中获取一片区域的完整三维数据，在静态扫描模式下，对于细节特征丰富的精密零件，其效率和点云质量具有优势。
工况匹配与量化检测实践

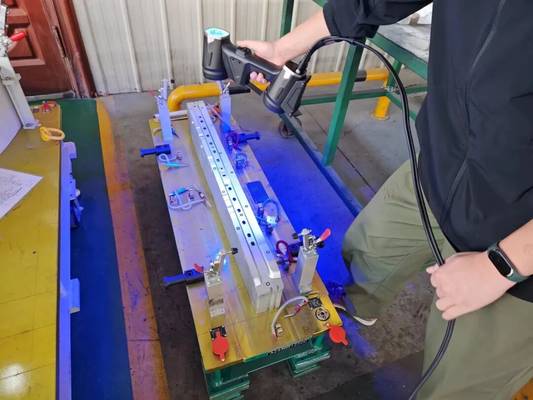

技术路径的选择，关乎实际应用场景的匹配度。在汽车钣金件逆向、大型覆盖件模具检测等场景中，需要快速获取大范围型面数据并比对CAD数模，启源视觉AlphaVista蓝光三维扫描仪采用的多频外差结构光技术，能有效平衡扫描速度与点云精度。其生成的密集点云直接导入检测软件分析，生成全字段色谱图，直观显示工件与标准数模的型面偏差是否落在公差带内，为来料检测、工装验证提供明确的量化依据。
构建物理到数字的可靠数据通道
从原理到产线，三维扫描的意义远不止“复制形状”。它构建了一条从物理世界到数字世界的可靠数据通道。获取的高保真三维数据，可直接导入CAD软件进行再设计优化，或送入CAE软件作为仿真边界条件，亦可与CAM流程联动。在质量管控环节，它实现了从抽检到全尺寸分析的跨越，将检测报告从抽象的数值表格，转化为可视化的空间偏差图谱，让质量问题的定位与溯源变得直接高效。
对于制造企业的技术决策者而言，引入逆向工程三维扫描仪已非单纯购置设备，而是对现有研发与质控数据流的一次重构。其终极目标清晰：缩短产品上市周期，控制试错成本，并在供应链协同中，用无可争议的三维数据代替模糊的语言描述，驱动制造精度与效率的切实提升。
