三维扫描仪应对高反光与复杂工件检测

技术要点光学扫描如何避免接触式测量带来的微变形风险动态跟踪与AI滤波如何提升产线全检效率手持灵活性与大面幅扫描在不同产线场景的取舍为产线引入三维扫描仪时，建议从以下维度进行实地评估：在精密机加、冲压或铸造车间，技术负责人正面临一个...

在精密机加、冲压或铸造车间，技术负责人正面临一个共同挑战：如何在不接触、不损伤工件的前提下，快速获取真实可靠的三维尺寸数据。传统接触式测量在应对薄壁件、软性材质或高反光表面时，不仅效率低下，更可能因测量力导致微变形，使检测结果失真。本文将围绕非接触三维扫描技术，解析其如何通过光学原理实现”零受力”测量，并针对航空叶片、汽车覆盖件等典型场景，提供设备选型与现场验证的务实建议。

光学扫描如何避免接触式测量带来的微变形风险

部分工程师对接触式探针的”实体感”抱有惯性信赖，认为非接触扫描仅适用于粗糙的逆向工程。实际上，处理铝合金薄壁件或橡胶密封件时，探针压力引发的形变足以让测量数据失去指导意义。

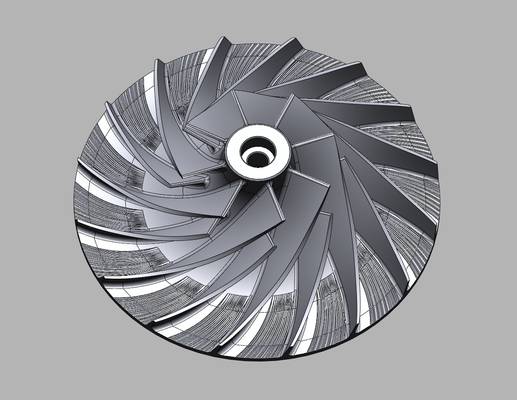

启源视觉采用结构光与激光三角法技术，其原理是向工件表面投射编码光栅或激光线，由高分辨率相机捕捉图案畸变，通过空间几何算法反算每个像素点的三维坐标。以航空叶片型面检测为例，这种非接触方式彻底规避了施压导致的微米级变形，为后续的GD&T分析提供了可靠的数据根基。现场应用时需注意：工件表面反光特性会影响数据完整性，系统需配合AI算法对高反光区域进行自适应曝光优化。

动态跟踪与AI滤波如何提升产线全检效率

质量控制从抽检转向全检后，三维扫描仪的现场适应性与处理速度成为瓶颈。移动扫描中的数据拼接错位、铸件及镀件表面的强反光干扰是常见痛点。

启源视觉的解决方案在于动态实时跟踪与AI三维重建算法的协同。AlphaVista系列配备动态激光投影定位系统，可在工件移动时持续跟踪定位，算法同步对点云进行智能滤波，抑制反光噪点。在汽车覆盖件检测现场，系统无需喷涂显影剂，即能保持每秒数百万次的有效测量，直接输出可用于比对的三角网格模型。技术团队验证时应重点测试：设备在亮面塑料、电镀金属等特定材质下的边缘细节保留能力，以及连续扫描的稳定性。

手持灵活性与大面幅扫描在不同产线场景的取舍

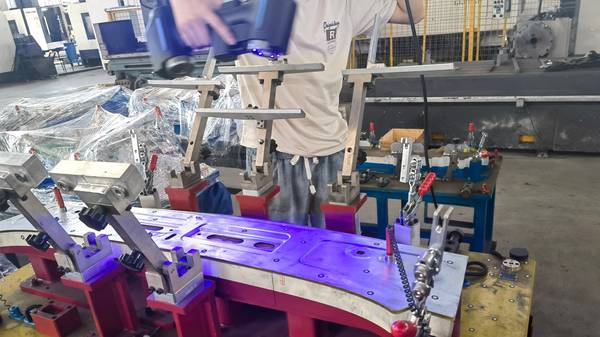

产线布局与工件物理特性决定了设备形态的选择。在发动机缸体深孔或焊接夹具内部等狭窄空间，传统固定式设备难以伸入。启源视觉AlphaScan系列手持式设备在此类场景下表现灵活，可深入死角获取完整点云。

而对于车门、机翼蒙皮等大型覆盖件，扫描效率取决于单次扫描面幅与速度。AlphaVista系列单次最大扫描面幅达2200×2200毫米，配合高速测量，能大幅缩短大尺寸工件的整体采集节拍。典型工作流程为：扫描获取点云后，技术人员在软件中将点云与CAD数模对齐，生成直观的彩色偏差色谱图。这份报告可直接在产线旁用于形位公差判断，减少工件往返计量室的周转时间。

依据公差要求与产线节拍匹配扫描方案

选型的核心在于平衡精度与效率，避免为过度冗余的精度而拖慢生产节奏。

对于公差带严苛的精密冲压件或航空结构件，建议采用蓝光计量级设备。启源视觉AlphaVista系列采用交叉蓝色激光线，扫描精度可达0.073mm，能够在大面幅作业中精准还原细微特征，确保尺寸报告的可信度。

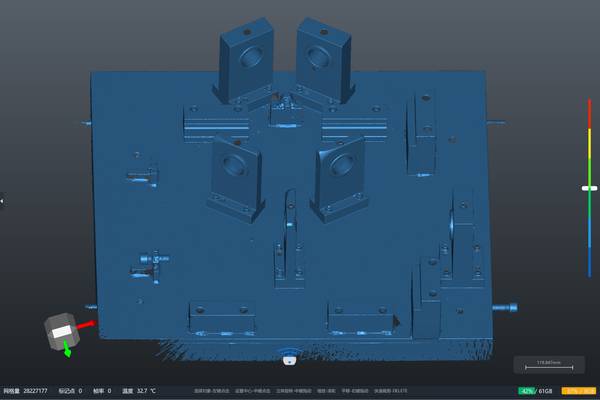

在大型模具或铸造毛坯的现场快速检测中，通用型手持设备则更具优势。操作人员可单手作业，快速完成粗加工余量或变形趋势分析。采购决策前，建议技术团队携带典型工件（最好涵盖不同材质、反光度）进行现场实测。关键验证点包括：关键尺寸的重复性偏差、强反光区域的点云缺失情况，以及最终生成的色谱图是否符合企业内部质检标准。
