3D扫描仪抄数精度来源 结构光与激光选型实战指南
工业3D扫描仪抄数精度如何实现？本文详解结构光与蓝光激光技术路线差异，AI算法提升点云处理效率，启源视觉提供产线级高精度抄数方案，适用于精密零部件逆向与大型结构件检测。
“抄数”不是描红 是工业数据的底层重建
制造业里”抄数”这个词被用得太随意。不少车间主任觉得拿个设备扫一圈，出个STL文件就算完事——这种认知直接导致了后续逆向建模反复返工，模具修复时型面偏差超差，整批物料报废。
真正的3D扫描仪抄数，核心在于建立可溯源的计量级数字资产。启源视觉这类工业级方案，本质是把物理工件的几何信息转化为带公差带的参数化模型。特别是在产线升级或模具迭代场景中，面对图纸缺失的”孤儿零件”，高精度点云数据往往是唯一可靠的基准源。抄数抄的不是外观轮廓，而是后续所有工艺决策的数据底座。
结构光与蓝光激光技术路线对比
| 结构光 | 蓝光激光 |
|---|---|
| 依赖投射光栅条纹的相位解析，在受控环境下对微小特征的还原能力突出 | 采用激光三角测量，抗干扰性强，适合强光、高反光/深黑表面及轻微振动环境 |
| 易受车间环境光干扰，高反光或深黑表面会导致条纹解析失准 | 在产线现场表现更皮实，稳定性高 |
| 适用于来料检测中的精密注塑件、首件检验里的复杂曲面件 | 适用于冲压车间等复杂工业现场 |
结构光与蓝光激光 两种技术路线的工况分野
做设备选型时，结构光和蓝光激光的取舍是采购部门最常见的纠结点。两种路线没有绝对优劣，只有场景适配。
结构光扫描依赖投射光栅条纹的相位解析，在受控环境下对微小特征的还原能力突出。来料检测中的精密注塑件、首件检验里的复杂曲面件，这类任务交给结构光设备更稳妥。但它的软肋也很明显：车间环境光干扰、高反光或深黑表面，都会让条纹解析失准。
蓝光激光三角测量走的是另一条路子。激光线的抗干扰特性让它在产线现场表现更皮实——强光环境、黑亮工件表面、甚至轻微振动工况，都能维持稳定输出。启源视觉在方案设计时的一个基本原则是：先摸清现场”脸色”，再谈技术参数。实验室里的精度指标再漂亮，到了冲压车间扫不动也是白搭。
AI算法介入 点云处理的效率拐点
干过逆向抄数的工程师都懂这个痛点：扫完的点云噪点密布，手动修整动辄半天；多站数据对齐时基准反复调试，工时就这么耗进去了。传统算法的瓶颈在于规则预设——面对千变万化的工件特征，固定参数很难兼顾去噪彻底性与边缘保真性。
启源视觉将深度学习引入3D扫描仪抄数流程后，处理逻辑发生了质变。点云去噪环节，算法基于几何特征库自动识别杂点与有效边缘的边界，无需人工逐帧修补；复杂型面的自动对齐则依托特征点智能匹配，减少人工标定依赖。这种智能化保持了计量级精度底座，配合算法优化让偏差分析结果的可重复性更强。对于批量检测场景，数据处理效率得到显著提升。
手持设备现场作业关键能力清单
- □ 单手操作的重心设计降低长时间作业疲劳度
- □ 大面幅扫描配合高速测量速率，减少频繁转站
- □ 双层LED补光结构改善深孔、腔体等光学盲区的边缘信噪比
- □ 支持“即扫即走”的灵活性，将计量能力嵌入模具修复、产线调试实时决策链
手持设备的现场生存能力
一个常见误区是：高精度3D扫描仪抄数必须绑定恒温恒湿的计量室。实际上，现代手持设备的战场就在产线现场。

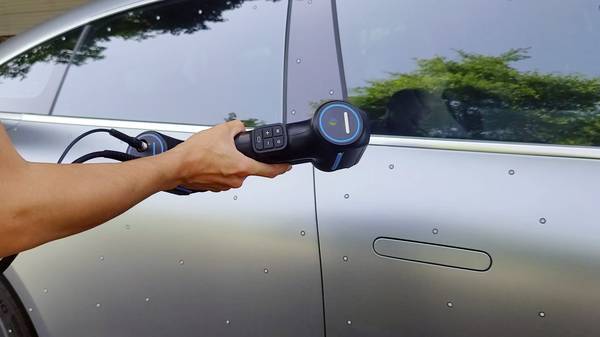

以启源视觉AlphaVista为例，单手操作的重心设计降低了长时间作业的疲劳度；大面幅扫描配合高速测量速率，面对大型焊接夹具或车身覆盖件时，无需频繁转站即可覆盖全场。针对深孔、腔体等光学盲区，AlphaScan的双层LED补光结构改善了传统方案的边缘信噪比。这种”即扫即走”的灵活性，本质是把计量能力从实验室解放出来，嵌入到模具修复、产线调试的实时决策链条中。
3D扫描仪抄数方案选型三维坐标表
| 选型维度 | 考量要点 | 典型场景示例 |
|---|---|---|
| 工件尺寸 | 决定设备规格 | 中小型精密件 vs 风电轮毂、船舶分段等大型结构件 |
| 现场环境 | 光照、振动、空间约束筛选技术路线 | 恒温计量室 vs 冲压车间、产线现场 |
| 精度要求 | 来料检测公差带宽度、逆向建模曲面拟合精度锁定性能等级 | 叶片/叶轮检测需高点云密度，大型件侧重拼接误差控制 |
选型决策的三维坐标
确定3D扫描仪抄数方案时，核心矛盾是精度、效率、成本的动态平衡，而非单一指标的追求。
中小型精密零部件的逆向工程，细节还原力是首要考量。该系列AlphaScan系列针对复杂曲面特征优化了光路设计，在叶片、叶轮等型面检测中能保持稳定的点云密度。转向大型结构件场景——风电轮毂、船舶分段、工程机械车架——扫描幅面与速率的权重上升，AlphaVista的大面幅覆盖能力可减少拼接误差累积，缩短整体作业周期。
最终选型需锚定三个维度：工件尺寸决定设备规格，现场环境（光照、振动、空间约束）筛选技术路线，精度要求（来料检测的公差带宽度、逆向建模的曲面拟合精度）锁定性能等级。跳过这个分析过程直接比参数表，结果往往是设备闲置或性能冗余，数字化转型的投入产出比大打折扣。选择适配的3D扫描仪抄数方案，才能真正支撑制造业高质量发展。
