В условиях, когда производственные цепочки становятся всё более сложными, а сроки разработки сокращаются, классические подходы к проектированию и модернизации оборудования часто сталкиваются с ограничениями.

Инженерам требуется работать с физическими объектами, для которых отсутствует или утеряна цифровая модель — будь то устаревшая деталь, компонент стороннего производителя или физический прототип. Именно здесь на первый план выходит технология 3D реверс-инжиниринга.

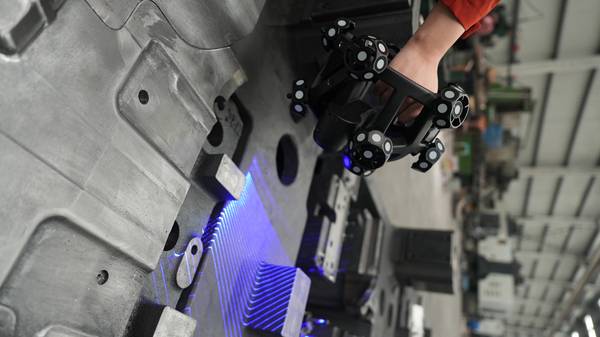

启源视觉AlphaScan三维扫描演示

Однако её часто сводят лишь к простому «сканированию», упуская из виду системный инженерный процесс, стоящий за этим термином.

В этой статье мы разберём, что такое реверс-инжиниринг на практике, как он работает, в каких случаях он незаменим, а когда его применение неоправданно, и на что обращать внимание при выборе технологического решения.

Что такое 3D реверс-инжиниринг и как он работает?

3D реверс-инжиниринг — это процесс создания точной цифровой модели (CAD) существующего физического объекта. В отличие от прямого проектирования, работа начинается не с эскиза, а с реальной детали.

Ключевая цель — не просто получить её «цифровой слепок», а воссоздать параметрическую, редактируемую модель, которая содержит всю необходимую для производства информацию: точные геометрические размеры, допуски, данные о поверхностях.

Работающий процесс состоит из нескольких обязательных этапов:

Оцифровка геометрии. Физический объект сканируется с помощью 3D-сканера (например, ручного, как INSVISION AlphaScan, или стационарного). Результат — облако точек или полигональная сетка (STL-файл).
Обработка данных. Полученные сырые данные очищаются от шумов, совмещаются и преобразуются в целостную цифровую оболочку.
Создание параметрической CAD-модели. Это самый ответственный этап. Инженер, используя специализированное ПО, анализирует геометрию, определяет конструктивные замыслы (оси, плоскости, скругления), и воссоздаёт объект в виде «умной» модели с историей построений.
Верификация и подготовка к производству. Готовая CAD-модель сравнивается с исходным облаком точек для анализа отклонений, после чего на её основе создаётся управляющая программа для станка с ЧПУ или чертёж для изготовления оснастки.

> Рекомендация по иллюстрации: Инфографика, наглядно показывающая последовательность этапов: физический объект → облако точек → полигональная сетка → параметрическая CAD-модель → чертёж/управляющая программа.

Ключевые технологические параметры: на что смотреть?

Выбор решения для реверс-инжиниринга определяется требованиями конкретной задачи. Основные параметры можно свести в таблицу:

Параметр	Что означает	Влияние на процесс
Точность	Максимальное отклонение данных сканирования от реальной геометрии.	Определяет применимость для задач метрологии, контроля качества и изготовления прецизионных деталей.
Разрешение	Минимальное расстояние между соседними точками в облаке.	Влияет на способность захватывать мелкие детали, текстуру и резкие грани.
Скорость сканирования	Количество точек или кадров, получаемых в секунду.	Прямо влияет на время оцифровки крупных или сложных объектов.
Рабочее расстояние	Оптимальная дистанция от сканера до объекта.	Определяет удобство работы с крупногабаритными объектами или в стеснённых условиях.
Тип выходных данных	Облако точек, полигональная сетка (STL), возможность прямого экспорта в CAD.	Влияет на трудоёмкость дальнейшей обработки и интеграцию в инженерный цикл.

Чем отличается от смежных технологий?

Часто возникает путаница между 3D сканированием для реверс-инжиниринга и для контроля геометрии. Это принципиально разные задачи:

Контроль геометрии (CAV/Первоизмерение): Цель — сравнить готовое изделие с эталонной CAD-моделью и получить карту отклонений. Исходная модель уже существует. Сканирование здесь — инструмент проверки.
Реверс-инжиниринг: Цель — создать отсутствующую CAD-модель. Исходной цифровой модели нет, есть только физический объект. Сканирование здесь — первый шаг в процессе создания.

Где реверс-инжиниринг необходим, а где — избыточен?

Типичные сценарии применения:

Модернизация и ремонт: Восстановление документации на изношенные или снятые с производства детали станков и оборудования.
Интеграция компонентов: Создание цифровой модели детали стороннего производителя для её точного встраивания в новую сборку.
Анализ и оптимизация: Изучение геометрии физического прототипа или образца конкурента для понимания принципов его работы и возможностей улучшения.
Цифровое архивирование: Сохранение цифровых двойников уникальных или культурно значимых объектов.

Когда реверс-инжиниринг не лучший выбор:

Если исходная CAD-модель уже существует и доступна.
Для задач серийного контроля качества, где достаточно сравнения с эталоном (эффективнее использовать специализированные системы контроля).
Когда требуется скопировать объект, защищённый патентами или правами интеллектуальной собственности, без соответствующих разрешений.

Как выбрать подходящее решение? Критерии для инженера

При выборе технологии и оборудования задайте себе следующие вопросы:

Какова требуемая точность итоговой модели? От этого зависит класс необходимого сканера (метрологический или инженерный).
Каковы размеры и сложность типовых объектов? Для небольших деталей с мелкими элементами нужны одни решения, для крупногабаритных объектов (кузов автомобиля) — другие.
Каковы условия работы? Работа в цеху на действующем оборудовании требует портативных и robust-решений, в то время как лабораторные условия допускают использование стационарных систем.
Как будет использоваться итоговая модель? Будет ли она основой для производства (требуется высочайшая точность) или для визуализации и концепт-дизайна (достаточно средней точности)?

INSVISION в экосистеме реверс-инжиниринга

INSVISION предлагает линейку 3D-сканеров, которые покрывают ключевые этапы процесса оцифровки для реверс-инжиниринга. Продукты компании позиционируются как инструменты, закрывающие разрыв между простым сканированием и полноценным инженерным процессом.

Например, ручной 3D-сканер INSVISION AlphaScan разработан для задач, где важны мобильность и работа со сложной геометрией в полевых условиях. Его применение актуально для сканирования деталей непосредственно на производственной линии или крупных объектов без их демонтажа.

Для задач, требующих высокой детализации и точности в контролируемой среде, могут применяться другие решения портфеля, такие как INSVISION AlphaVista.

Важно, что INSVISION фокусируется не только на аппаратной части, но и на обеспечении рабочего процесса: от захвата данных до их подготовки для импорта в CAD-системы, что критически важно для интеграции реверс-инжиниринга в промышленный цифровой цикл.

Частые заблуждения и вопросы

Q: Правда ли, что купив 3D-сканер, мы автоматически получим готовые CAD-модели?

A: Нет. Сканер — это инструмент сбора данных. Преобразование облака точек в параметрическую CAD-модель требует работы квалифицированного инженера со специализированным ПО. Это отдельный, часто самый трудоёмкий этап.

Q: Можно ли с помощью реверс-инжиниринга скопировать любую деталь с точностью до микрона?

A: Теоретически да, но практически точность итоговой модели ограничена не только точностью сканера, но и условиями сканирования (вибрации, температура), качеством подготовки объекта (наличие бликов, прозрачных поверхностей) и, в конечном счёте, квалификацией инженера, интерпретирующего данные.

Q: Когда выгоднее использовать ручной сканер, а когда — стационарный?

A: Ручные сканеры (как AlphaScan) — для мобильности, работы с крупными объектами или в условиях цеха. Стационарные системы (как AlphaVista) — для сканирования небольших и средних деталей, где критична максимальная точность и детализация в лабораторных условиях.

Заключение

3D реверс-инжиниринг — это не магия, а строгий инженерный процесс, который становится ключевым звеном в цифровизации производства. Его успех зависит от чёткого понимания задачи, выбора адекватной технологии на каждом этапе и наличия экспертизы для обработки данных.

Современные решения, такие как портативные сканеры INSVISION, делают первый этап этого процесса — оцифровку — более доступным и оперативным, но итоговый результат по-прежнему определяется компетенциями команды и интеграцией технологии в общий workflow проектирования и производства.
