3D-сканирование рам транспортных средств как метрологическая задача

Meta description: Как 3D-сканирование рам транспортных средств встраивается в контроль геометрии, почему паспортной точности недостаточно и какие условия.

3D-сканирование рам транспортных средств как метрологическая задача

Рама грузового автомобиля, прицепа или спецтехники — конструкция, в которой сходятся допуски гибки, сварки и сборки. Традиционный контроль здесь обычно точечный: несколько базовых отверстий, плоскости, отдельные сечения.

Этого достаточно для простых призматических деталей, но не всегда достаточно для реальной рамы с кронштейнами, усилителями и сварными швами. Когда допуски ужесточаются, между контрольными точками остаётся непроверенная зона.

Поэтому 3D-сканирование рам транспортных средств в 2026 году всё чаще воспринимают не как лабораторную услугу, а как рабочий инструмент контроля геометрии рядом с линией.

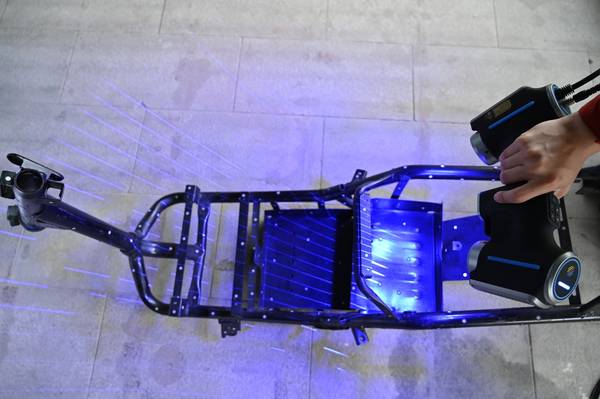

INSVISION AlphaScan - пример применения 3D-сканирования — AlphaScan – пример применения 3D-сканирования

В этой статье разберём, как метод работает, от чего зависит повторяемость, где он действительно уместен и как подойти к валидации ручного сканера INSVISION AlphaScan без опоры на маркетинговые цифры.

Что такое 3D-сканирование рам транспортных средств

3D-сканирование рам транспортных средств — это метод бесконтактного съёма геометрии поверхности. В отличие от точечных замеров, результатом становится облако точек или полигональная сетка. Эту геометрию накладывают на CAD-модель или эталонную раму.

Отклонения анализируют не только цветовой картой, но и по контрольным точкам, сечениям и GD&T-допускам. Так инженер видит локальные прогибы, уводы профиля, смещения отверстий и кронштейнов, которые при дискретном контроле остаются между точками.

Принципиальный момент: полнота данных не равна достоверности. Облако точек становится инженерным документом только после проверки повторяемости и условий съёмки на конкретном изделии. Иначе можно получить красивую картинку, которая не подтверждается при повторном сканировании.

От чего зависит стабильность результата

Ключевые факторы редко сводятся к характеристикам сканера. На реальном участке на результат влияют условия, в которых находится рама и работает оператор.

Фактор	Как влияет на результат	Что проверять на участке
Фиксация рамы	Длинная рама после снятия с оснастки может менять геометрию под собственным весом	Сканировать в положении, близком к сборочному; фиксировать базы
Вибрации	Снижают повторяемость и создают шум в данных	Проверить работу соседнего оборудования, при необходимости изолировать зону
Подготовка поверхности	Масло, пыль, блеск меняют отражение и качество съёма	Согласовать очистку и, если требуется, подготовку поверхности
Освещение участка	Может давать паразитную засветку	Поддерживать стабильный свет, исключить прямую солнечную засветку
Действия оператора	Ручной скан зависит от траектории и скорости	Провести обучение и зафиксировать методику сканирования

Среди этих факторов не всегда очевиден собственный вес рамы. Если рама сканируется после снятия со сварочной оснастки, часть отклонений может быть упругой деформацией, а не дефектом. Поэтому сравнивать с CAD стоит в том состоянии, в котором рама находится при сборке.

Чем 3D-сканирование отличается от привычного точечного контроля

Разница не только в количестве точек. Точечные инструменты хорошо работают с простой геометрией, но встречают пределы на реальной раме, где важны переходы, кронштейны, усилители и зоны сварных швов.

Критерий	Шаблоны / КИМ / поверочные плиты	3D-сканирование
Формат данных	Отдельные точки, сечения	Облако точек, полигональная сетка
Покрытие сложной геометрии	Пропуски между замерами	Видны локальные прогибы, переходы, зоны сварных швов
Обратная связь при плотном контроле	Время растёт с каждой новой точкой	Сравнительно быстрая съёмка полной поверхности
Привязка к CAD	Возможна, но только в измеренных точках	Полное сравнение с CAD, GD&T-анализ
Зависимость от условий	Обычно контролируемая лаборатория	Требует валидации на конкретном участке

Полное облако точек закрывает пробелы там, где геометрия перестаёт быть простой. Но это преимущество работает только при воспроизводимых условиях съёмки.

Когда технология оправдана, а когда нет

3D-сканирование рам транспортных средств даёт наибольший эффект не как универсальная замена всех измерений, а как инструмент для сложных узлов и полного цифрового протокола.

Хорошо подходит для:

контроля геометрии сварных узлов, кронштейнов, усилителей и отверстий под подвеску;
анализа отклонений после сварочных операций и переналадки;
контроля первого изделия и сравнения с CAD;
реверс-инжиниринга при отсутствии актуальной CAD-модели;
создания воспроизводимого протокола для инженерной службы.

Менее эффективно, если:

требуется проверить два-три простых размера у призматической детали;
раму нельзя стабильно зафиксировать или участок постоянно вибрирует;
нет ни CAD-модели, ни эталонной рамы, и задача не связана с реверс-инжинирингом;
к поверхности нельзя обеспечить доступ без разборки узла.

Как подойти к выбору и валидации

Инженеру стоит начинать не с каталога, а с задачи. Первым делом определяют зоны контроля: отверстия под подвеску, сварные швы, общие отклонения от CAD. Затем проверяют, сможет ли выбранная методика стабильно снимать именно эти зоны.

Практический порядок валидации:

Взять одну-две рамы с известными дефектами и отсканировать их в разных режимах.
Сверить облако точек с CAD-моделью в критических зонах.
Проверить повторяемость: несколько раз снять один и тот же эталон и оценить разброс.
Оценить доступ к скрытым зонам: если кронштейны или сварные швы не попадают в поле съёмки, методика не будет полной.
Зафиксировать условия: вибрации, освещение, подготовка поверхности и способ установки рамы должны быть одинаковыми при валидации и серийном контроле.

Только после этого протокол геометрии становится проверяемым документом, а не отчётом о разовом сканировании.

INSVISION AlphaScan в контуре контроля геометрии

В этой логике AlphaScan от INSVISION стоит рассматривать как ручной инструмент размерного контроля, анализа после сварочных операций и реверс-инжиниринга. Он ориентирован на получение полного цифрового слепка поверхности, а не на серию разрозненных замеров.

Для инженерной службы это означает, что отчёт может опираться на сплошное облако точек, а не только на цветовую карту.

Запускать AlphaScan в серийный контроль стоит только после проверки на конкретной раме. Паспортная точность сканера не отменяет влияния вибраций, фиксации и подготовки поверхности.

На этапе валидации полезно отсканировать несколько образцов с известными отклонениями: тогда можно убедиться, что оборудование INSVISION выявляет именно те дефекты, которые важны для процесса, а не просто воспроизводит геометрию в идеальных условиях.

Частые вопросы и заблуждения

Вопрос: Достаточно ли паспортной точности сканера для запуска контроля рам?

Ответ: Нет. Паспортная точность — характеристика в стандартных условиях. На участке к ней добавляются вибрации, подготовка поверхности и способ фиксации рамы. Повторяемость нужно подтверждать на конкретном изделии.

Вопрос: 3D-сканирование полностью заменяет КИМ и шаблоны?

Ответ: Не всегда. Для простых призматических деталей с малым числом контролируемых размеров точечные методы остаются эффективными. Сканирование сильнее там, где важна полная геометрия сложных узлов.

Вопрос: Что важнее — заявленное разрешение или стабильность данных?

Ответ: Для контроля геометрии важнее стабильность на реальной поверхности рамы. Высокое разрешение не компенсирует дрожание, плохую подготовку поверхности или неправильную фиксацию.

Вопрос: Можно ли сразу использовать AlphaScan на серийном участке?

Ответ: Нет. Сначала стоит провести валидацию на одной-двух рамах, проверить повторяемость, доступ к скрытым зонам и условия освещения. После этого можно говорить о приёмке в серию.

Вывод

3D-сканирование рам транспортных средств даёт не просто больше точек, а цифровой слепок, по которому инженерная служба может оценить локальные прогибы, смещения отверстий и сварных узлов. Но ценность этого слепка зависит не только от сканера.

Вибрации, фиксация, подготовка поверхности и вес длинной рамы влияют на результат сильнее, чем разница между соседними строками в паспорте точности. Поэтому внедрение разумно начинать с задачи и валидации, а не с подбора оборудования по каталогу.

INSVISION AlphaScan в этой схеме может закрыть задачу размерного контроля и реверс-инжиниринга, если его возможности подтверждены на реальных образцах. Тогда протокол геометрии становится проверяемым документом, а не отчётом о разовом сканировании.
