Лазерный 3D сканер для контроля геометрии штампованных деталей в серийном производстве

лазерный 3d сканер: На участке контроля штампованных деталей инженер обычно работает с тремя источниками данных: ручным шаблоном, координатно-измерительной.

INSVISION AlphaScan - пример применения 3D-сканирования — INSVISION AlphaScan – пример применения 3D-сканирования

Лазерный 3D сканер снимает не отдельные точки, а сплошное облако точек. Это меняет суть контроля: вместо проверки нескольких сечений инженер получает цифровую модель фактической геометрии и сравнивает её с CAD-моделью.

Для серийного производства такой переход означает не просто ускорение замера, а смену принципа — от фиксации брака к получению данных для корректировки процесса.

Где традиционный контроль достигает предела

КИМ и ручные шаблоны хорошо работают с плоскими и цилиндрическими элементами, где достаточно задать несколько контрольных сечений. Когда поверхность нельзя корректно описать отдельными точками, картина становится неполной.

На штампованной детали с обратными уклонами, криволинейными кромками и плавными переходами между зонами щуп снимает лишь ограниченный набор координат. Между измеренными участками остаются данные, которые не попадают в отчёт.

Если по чертежу требуется проверить десятки сечений, время на базирование, перемещение щупа и повторные прогоны быстро растёт. Оператор контрольного участка оказывается перед выбором: выдать неполный отчёт или задержать запуск.

Лазерный 3D сканер в таких условиях закрывает разрыв, потому что собирает данные по всей доступной поверхности, а не по заранее заданным сечениям. Это особенно важно для первой статьи, когда нужно быстро увидеть полную картину отклонений.

Критерий	Традиционный точечный контроль	Лазерный 3D сканер
Тип данных	Отдельные сечения	Сплошное облако точек
Зоны между замерами	Не видны	Включены в модель
Подготовка при сложной геометрии	Длительная	Минимальная за счёт бесконтактного захвата
Результат	Протокол «годен/не годен»	Карта отклонений по зонам

Что меняется при сканировании штампованной детали

Когда производственный участок переходит от контрольных плит и шаблонов к цифровому контуру, лазерный 3D сканер становится звеном между CAD-моделью и готовой деталью. Это особенно заметно в задачах с допусками по GD&T, где первую проверку выполняют по чертежу с зонами допусков.

Оператор с AlphaScan от INSVISION снимает поверхность заготовки или узла. Полученное облако точек попадает в программу сравнения и накладывается на CAD. Инженер видит отклонения по зонам: где геометрия ушла в плюс, где в минус, где возникает риск выхода за пределы допуска.

Если на какой-то зоне данных не хватило, сканирование повторяют точечно, без полного пересъёма.

Отчёт формируется с привязкой к номеру детали и версии CAD. Такая цепочка — сканирование, сравнение, проверка, отчётность — даёт прослеживаемый результат для внутреннего анализа и внешнего аудита.

Для серийного производства это означает, что каждое отклонение можно обсуждать не как факт «брак», а как конкретную геометрическую зону с величиной и направлением ухода.

Как построить процесс сканирования в цехе

Точность лазерного 3D сканера зависит не только от заявленных характеристик, но и от состояния поверхности и площадки. Перед запуском AlphaScan стоит проверить несколько факторов на месте.

Подготовка поверхности. Сканер работает по отражённому лазеру. Глянец, масло или пыль создают выбросы в облаке точек. Зоны захвата обезжиривают и при необходимости матируют.
Настройка координатной системы. Если геометрия детали повторяется или деталь крупная, опорные маркеры задают жёсткую систему координат для выравнивания сканов.
Первый захват и проверка данных. После первого сканирования контрольный размер сравнивают с эталоном. Проверяют сходимость на перекрытиях и повторно снимают проблемные зоны.
Сравнение с CAD и отчёт. Облако точек накладывают на модель, формируют карту отклонений и сохраняют отчёт с привязкой к версии CAD.

Такая подготовка занимает немного времени, но исключает часы на переделках. AlphaScan от INSVISION позволяет оценивать качество данных на экране, однако решение о пригодности поверхности остаётся за инженером.

Почему AlphaScan подходит для штампованной геометрии

AlphaScan — ручной лазерный 3D сканер, ориентированный на контроль сложных поверхностей в цеховых условиях. Для штампованных и литых деталей ключевая задача — не только номинальная точность, но и способность быстро собрать плотное облако точек по всей геометрии.

AlphaScan от INSVISION решает эту задачу без жёсткой привязки к контрольной плите: оператор перемещает сканер вокруг детали, а маркеры и программное обеспечение выравнивают сканы в единую модель.

Для серийного производства важна повторяемость. Одна и та же деталь из партии должна проверяться по единой схеме: одинаковые маркеры, одинаковые зоны захвата, одна версия CAD. AlphaScan поддерживает такой сценарий за счёт шаблонов сравнения и отчётности.

Инженер получает не разрозненные замеры, а полную цифровую копию детали, которую можно использовать для анализа допусков и корректировки процесса.

Что меняется на участке после внедрения

Когда контроль переходит с точечных замеров на сканирование, изменения видны не только в скорости проверки. Инженер получает карту отклонений, по которой можно вести анализ корневой причины: деформация после штамповки, смещение инструмента, износ матрицы или температурные изменения.

Появляется возможность передавать облако точек между сменой, технологическим бюро и службой качества без потери информации.

Для первой статьи лазерный 3D сканер сокращает путь от чертежа до решения о запуске: полная геометрия детали доступна сразу после сканирования, а не после последовательного обхода щупа по точкам. Если позднее появляется новый вопрос к конкретной зоне, не нужен полный пересъём — достаточно точечно дополнить данные.

Какие ещё детали можно контролировать таким же образом

Подход, описанный для штампованных деталей, переносится на другие объекты сложной геометрии: литые корпуса, пластиковые детали с обратными уклонами, турбинные лопатки и узлы с криволинейными поверхностями.

Везде, где поверхности нельзя корректно описать ограниченным числом сечений, лазерный 3D сканер даёт более полную цифровую модель. Для технологического бюро это означает, что одно и то же облако точек можно использовать для контроля допусков, анализа деформации и последующей корректировки оснастки.

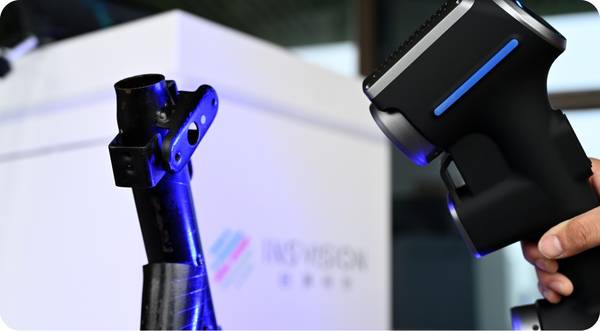

INSVISION AlphaScan ручной 3D-сканер с синим лазером

Вывод

Проблема контроля геометрии штампованных деталей на производстве — не в отсутствии точного инструмента, а в типе данных. Точечные замеры не показывают всю поверхность и оставляют слепые зоны между сечениями.

Лазерный 3D сканер AlphaScan от INSVISION закрывает эту проблему, собирая сплошное облако точек и превращая контроль в цифровую процедуру сравнения с CAD-моделью. В результате участок получает не протокол «годен/не годен», а данные, на основе которых можно разбирать причины отклонений и корректировать процесс.

Именно это делает технологию инструментом инженерного анализа, а не только средством фиксации брака.
