Практическое руководство: 3D-сканирование глубоких отверстий в реальных задачах

3D-сканирование глубоких отверстий: разграничьте задачи и результаты, проверьте отверстия и сложные поверхности, отделяя данные источника от проверки детали.

Понять вопрос 3D-сканирования

Детали с глубокими отверстиями и углубленными элементами имеют участки поверхности, расположенные ниже наружного контура и плохо видимые с одной точки наблюдения. При 3D-сканировании такие зоны представляют интерес, поскольку ход луча или направление съемки камеры для них отличается от открытых участков, и получаемые данные зависят от фактического доступа к каждой полости. Цифровым выходом для измеренной поверхности может быть облако точек или полигональная сетка.

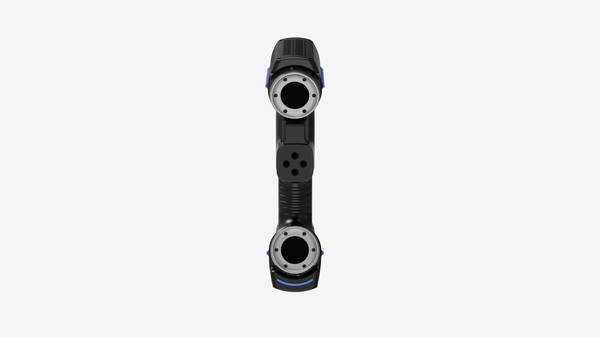

INSVISION AlphaScan ручной 3D-сканер с синим лазером — AlphaScan ручной 3D-сканер с синим лазером

Читателю следует сравнивать, насколько полученная геометрия углубления соответствует видимой форме стенок и дна. Поле зрения означает угловую или линейную область, которую прибор охватывает за один сеанс съемки, рабочее расстояние — промежуток от прибора до поверхности, а разрешение — различимость соседних элементов в данных. Влияние этих величин на полноту или плотность результата для конкретной детали остается неопределенным до проверки на представительном образце.

Что проверить на репрезентативной детали

Проверка на репрезентативной детали должна подтвердить, что требуемые глубокие или углубленные области присутствуют в полученных данных. Условие для проверки — представлена ли доступная геометрия каждого указанного элемента.

Проверка также должна удостоверить, что режим захвата был применен к целевым элементам. Любое условие, касающееся скрытой геометрии или полного внутреннего покрытия, остается неопределенным, если не проверено отдельно.

Что подтверждают официальные материалы

Предоставленное официальное свидетельство устанавливает, что эксплуатационные материалы AlphaScan указывают 3D-сканирование глубоких отверстий и сложных поверхностей как применимую работу. Оно также устанавливает, что материалы документируют подготовку к сканированию, режимы сканирования, захват данных и обработку сетки или модели.

Свидетельство не устанавливает результат или решение о приемке для текущей детали. Оно не подтверждает, что какое-либо конкретное глубокое отверстие было полностью захвачено или что скрытая геометрия была восстановлена.

FAQ

Что охватывает тема сканирования глубоких отверстий?

Она охватывает получение цифрового описания стенок, дна и переходных кромок углубленных элементов, а также сравнение видимой геометрии этих зон с формой, представленной в облаке точек или сетке.

Как проверить результат для детали с углубленными элементами?

Нужно выбрать представительную деталь, задать требуемые зоны и критерии приемки, затем сопоставить полученную геометрию каждой доступной полости с ее фактической формой.

Что подтверждает материал по AlphaScan и где его граница?

Материал подтверждает, что AlphaScan применим для 3D-оцифровки глубоких отверстий и сложных поверхностей. Он не решает, какая именно геометрия текущей детали будет зафиксирована, — это определяется только проверкой на самом изделии.
