3D-сканеры для автомобильных деталей: контроль от оснастки до готового изделия

Как 3D-сканер INSVISION AlphaScan помогает контролировать качество автомобильных деталей: от проверки штампов и пресс-форм до анализа деформаций отливок и реверс-инжиниринга поворотного кулака.

3D-сканеры для автомобильных деталей решают не одну изолированную задачу обмера, а задачу сквозного контроля качества: от оснастки до готового изделия. В производстве поворотного кулака, профилей и корпусных компонентов важно видеть не только итоговое отклонение размера, но и его источник — в штампе, литейной усадке или механической обработке. Для таких работ применяется 3D-сканер INSVISION AlphaScan, который оцифровывает заготовку, обработанные поверхности, отверстия и сборочные интерфейсы, а затем позволяет сопоставить эти данные с моделью оснастки. В результате контроль из набора разрозненных замеров превращается в единую цифровую цепочку, по которой видно, как состояние формы влияет на геометрию готовой автомобильной детали.

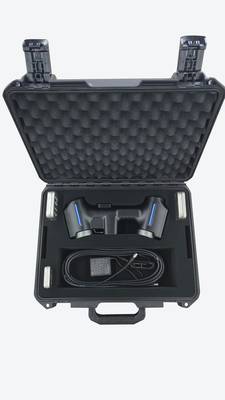

INSVISION AlphaScan ручной 3D-сканер с синим лазером

Контроль оснастки и готовых деталей

Ключевое преимущество такого подхода проявляется уже на первом этапе — при контроле штампа или пресс-формы. Для автомобильного поворотного кулака качество оснастки напрямую определяет геометрию отливки и последующую обрабатываемость. AlphaScan сканирует форму сразу после механообработки и сравнивает полученную поверхность с исходной CAD-моделью, поэтому отклонения видны на каждом криволинейном переходе, отверстии и посадочном месте. Для сложных элементов оснастки, таких как каналы охлаждения и отверстия под толкатели, применяется режим сканирования глубоких отверстий, который позволяет проконтролировать труднодоступную геометрию с точностью до 0,02 мм. Это даёт возможность отсечь дефекты формы до запуска серии, а не обнаруживать их после появления бракованных отливок.

Демонстрация 3D-сканирования INSVISION AlphaScan

После запуска производства тот же сканер переходит на контроль готовых деталей. Автомобильный поворотный кулак — это литая деталь, которая при охлаждении неизбежно меняет форму. AlphaScan быстро захватывает фактическую геометрию отливки и количественно оценивает величину и направление деформации. Сравнение полученного облака точек с исходной моделью показывает не только факт выхода за допуск, но и поле отклонений по всей поверхности. Это важнее одиночного замера: технолог видит, какие зоны деформируются сильнее и как усадка распределяется по детали, а значит, может целенаправленно корректировать литниковую систему или режим охлаждения.

Быстрый поиск причин отклонений

Когда готовая деталь уже имеет отклонение, главная задача — быстро понять, где возникла причина. Для этого данные сканирования некачественного изделия сравнивают с данными сканирования штампа. Такой парный анализ позволяет разделить возможные источники: износ формообразующей оснастки, отклонение литейного процесса или нарушение режима охлаждения. Вместо последовательной проверки каждой гипотезы специалист получает прямое указание на зону, где геометрия детали и оснастки перестаёт совпадать. Благодаря этому время поиска причины сокращается с нескольких дней до нескольких часов, а линия быстрее возвращается в рабочий режим.

Практическая ценность такого контроля растёт по мере накопления данных. Все сканы оснастки и деталей сохраняются в единой базе, поэтому по каждой партии можно проследить историю отклонений и связать её с конкретной формой или периодом эксплуатации. Накопленная статистика помогает прогнозировать износ штампа и заранее планировать обслуживание, не дожидаясь появления брака. Это переводит контроль качества из режима реагирования в режим предупреждения: предприятие работает не с последствиями дефекта, а с причинами его возможного появления.

Реверс-инжиниринг и запуск новых автомобильных компонентов

Отдельная задача в автомобильном производстве — запуск новых компонентов. Когда конструкция детали ещё не имеет полной CAD-документации или требуется воспроизвести образец, AlphaScan используется для реверс-инжиниринга. Сканер быстро оцифровывает образец поворотного кулака и создаёт точную трёхмерную модель, которая становится основой для проектирования новой оснастки. Такой путь сокращает цикл разработки пресс-формы с традиционных трёх месяцев до шести недель, поскольку конструктор работает с фактической геометрией, а не с приблизительными обмерами. Для автомобильной отрасли это означает более быстрый вывод модификаций и новых узлов на рынок.

Выбор сканера для автомобильных деталей

При выборе 3D-сканера для автомобильных деталей стоит отталкиваться от состава контролируемых элементов. Если в задаче присутствуют заготовки, обработанные плоскости, отверстия и сборочные интерфейсы, как у поворотного кулака, оборудование должно стабильно захватывать все эти типы поверхностей без потери данных на переходах. Для профильных деталей, таких как бамперная балка, полезна возможность однократно создать шаблон контроля и затем применять его при серийной проверке. Для корпусных узлов, включая коробку передач, важна способность сканера работать с деталями, где сочетаются наружные поверхности и глубокие отверстия. AlphaScan применяется во всех этих сценариях, поэтому выбор обосновывается не абстрактным списком характеристик, а соответствием сканера конкретной геометрии автомобильного компонента и этапу производственной цепочки.
