Scanner a luce strutturata: principi, applicazioni industriali e criteri di valutazione
Scanner a luce strutturata: principi di funzionamento, casi d'uso nel manifatturiero e criteri pratici per valutare l'adozione nei processi di controllo qualità.
Questo articolo spiega i principi di funzionamento, i confini applicativi e i criteri pratici di valutazione, con un esempio concreto nel controllo qualità automotive. L’obiettivo è fornire a tecnici e decisori un quadro chiaro per capire se e come questa tecnologia può inserirsi nei propri processi.
Come funziona uno scanner a luce strutturata
Uno scanner a luce strutturata proietta sulla superficie del pezzo una serie di pattern luminosi codificati, solitamente frange sinusoidali o griglie a passo variabile. Una o più telecamere, montate ad angoli noti rispetto al proiettore, registrano la deformazione dei pattern causata dalla geometria dell’oggetto.
Attraverso algoritmi di triangolazione e decodifica di fase, il sistema ricostruisce una nuvola di punti tridimensionale ad alta densità, spesso nell’ordine di milioni di punti per singola scansione.
Punti chiave
- Uno scanner a luce strutturata proietta sulla superficie del pezzo una serie di pattern luminosi codificati, solitamente frange sinusoidali o gr…
- Per scegliere lo strumento più adatto a un’applicazione specifica, è utile collocare lo scanner a luce strutturata rispetto alle altre due tecno…
- I settori che più frequentemente adottano questa tecnologia includono automotive, aerospace, beni di consumo durevoli, medicale e stampaggio mat…
- Nel settore automotive OEM, il controllo dimensionale dei telai e dei componenti strutturali rappresenta una delle fasi più critiche del process…
A differenza dei sistemi a scansione laser puntuale o a linea, che acquisiscono un punto o una linea per volta, lo scanner a luce strutturata cattura un’intera area in un’unica ripresa.
Questo si traduce in tempi di acquisizione molto ridotti e in una descrizione più omogenea delle superfici, aspetto utile quando si devono analizzare geometrie con curvature morbide, raccordi o dettagli superficiali.
I modelli più recenti integrano compensazioni per le variazioni di luce ambientale e algoritmi per gestire superfici con riflettività diversa, rendendo la tecnologia utilizzabile anche al di fuori del laboratorio metrologico.
Confronto con altre tecnologie ottiche
Per scegliere lo strumento più adatto a un’applicazione specifica, è utile collocare lo scanner a luce strutturata rispetto alle altre due tecnologie ottiche più diffuse nella metrologia industriale: la scansione laser e la fotogrammetria.
| Tecnologia | Principio di acquisizione | Densità punti tipica | Velocità di scansione | Superfici critiche |
|---|---|---|---|---|
| Luce strutturata | Proiezione di pattern e triangolazione multi-camera | Molto alta (milioni di punti per scansione) | Alta (acquisizione areale) | Superfici trasparenti, molto lucide o con cavità profonde |
| Scansione laser | Triangolazione laser puntuale o a linea | Media (migliaia di punti al secondo) | Media (scansione per linee) | Superfici lucide, fori profondi, zone con sottosquadri |
| Fotogrammetria | Elaborazione di immagini da più angolazioni | Bassa (punti marcatori o feature naturali) | Variabile (dipende dal numero di scatti) | Oggetti di grandi dimensioni, controllo volumetrico |
Lo scanner a luce strutturata eccelle quando servono nuvole di punti dense e una buona produttività su pezzi di dimensioni medio-piccole, tipicamente fino a qualche metro.
La scansione laser offre maggiore flessibilità su superfici difficili e geometrie con cavità profonde, mentre la fotogrammetria si impiega soprattutto per il controllo di grandi volumi e per allineare scansioni multiple.
Lo scanner a luce strutturata trova collocazione in diversi processi industriali:
- Controllo qualità dimensionale e primo articolo (FAI): verifica rapida di intere superfici contro il modello CAD, con generazione di mappe di deviazione colorimetriche.
- Reverse engineering: ricostruzione di modelli CAD da componenti fisici privi di documentazione tecnica, grazie all’alta densità di punti che cattura anche dettagli sottili.
- Analisi di usura e deformazione: confronto periodico tra lo stato reale del componente e il suo nominale per monitorare derive di processo o degrado.
- Digitalizzazione per simulazioni e produzione additiva: creazione di gemelli digitali fedeli alla geometria reale, da utilizzare in simulazioni FEM o per riprodurre pezzi tramite stampa 3D.
I settori che più frequentemente adottano questa tecnologia includono automotive, aerospace, beni di consumo durevoli, medicale e stampaggio materie plastiche.
In tutti questi ambiti, la combinazione di velocità e densità di punti consente di spostare attività di misura che un tempo richiedevano ore in sala metrologica direttamente a bordo linea, con un impatto diretto sui tempi di reazione alle non conformità.
Esempio pratico: controllo qualità di telai nel settore automotive
Nel settore automotive OEM, il controllo dimensionale dei telai e dei componenti strutturali rappresenta una delle fasi più critiche del processo di verifica. Questi elementi devono rispettare tolleranze strette per garantire l’integrità strutturale e la sicurezza del veicolo.
Le geometrie sono spesso caratterizzate da lamiere stampate e saldate, con superfici a curvatura variabile, fori di riferimento e punti di fissaggio che richiedono un controllo posizionale accurato.
Criticità del metodo tradizionale
L’approccio convenzionale prevede l’uso di macchine di misura a coordinate (CMM) a contatto, calibri e dime di controllo dedicate. Questo metodo presenta diversi limiti:
- Il tempo di setup e misura per ogni pezzo è elevato, specialmente quando si devono controllare più sezioni.
- La misura a contatto restituisce un numero limitato di punti, spesso insufficiente per descrivere l’andamento reale di superfici complesse.
- Le dime di controllo sono costose da progettare, realizzare e manutenere, e vincolano il processo a un controllo di tipo “passa/non passa” che non fornisce informazioni quantitative sulle deviazioni.
Come interviene lo scanner a luce strutturata

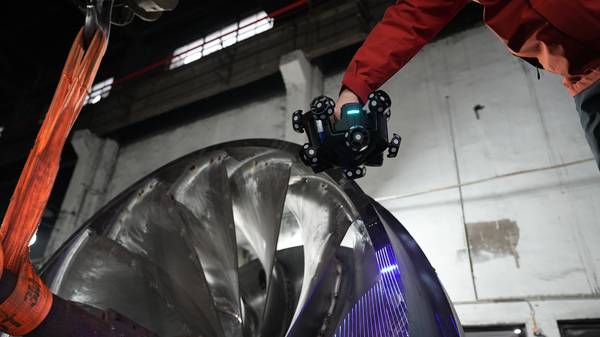

In questo scenario, uno scanner a luce strutturata portatile o montato su stativo viene posizionato in prossimità del telaio. In pochi secondi, il sistema acquisisce l’intera area di interesse, generando una nuvola di punti ad alta densità che descrive in dettaglio la superficie reale.
Il software di ispezione allinea la scansione al modello CAD di riferimento e produce una mappa di deviazione a colori, dove ogni punto indica lo scostamento in millimetri rispetto al nominale.
Il processo tipico si articola in queste fasi:
- Preparazione: si posiziona il pezzo su un piano di lavoro o direttamente sulla linea. Se necessario, si applicano marker adesivi per facilitare l’allineamento di scansioni multiple. Non servono dime dedicate.
- Scansione: l’operatore esegue una serie di acquisizioni da diverse angolazioni, coprendo tutte le zone funzionali del telaio. Ogni scansione richiede da pochi decimi di secondo a qualche secondo, a seconda del modello di scanner e della risoluzione impostata.
- Allineamento e fusione: il software unisce automaticamente le scansioni in un unico modello 3D, utilizzando i marker o la geometria stessa del pezzo.
- Confronto con il CAD: si carica il modello nominale e si esegue l’ispezione dimensionale. Il sistema genera report con mappe di deviazione, quote criti
