Guida pratica alla verifica: Risoluzione dello scanner 3D

Risoluzione dello scanner 3D: separa attività e risultati, verifica con cura fori e superfici e distingui le fonti ufficiali dai risultati ottenuti sul componente.

Comprendere il problema della scansione 3D

La risoluzione di uno scanner 3D descrive il più piccolo intervallo distinguibile nella rappresentazione digitale di una superficie. Per particolari con dettagli geometrici fini, come spigoli vivi, incisioni sottili o raccordi di piccola dimensione, questa grandezza indica il livello di separazione che lo strumento può registrare tra elementi vicini. L’osservazione della nuvola di punti o della mesh risultante permette di confrontare la spaziatura minima percepibile tra i dettagli acquisiti.

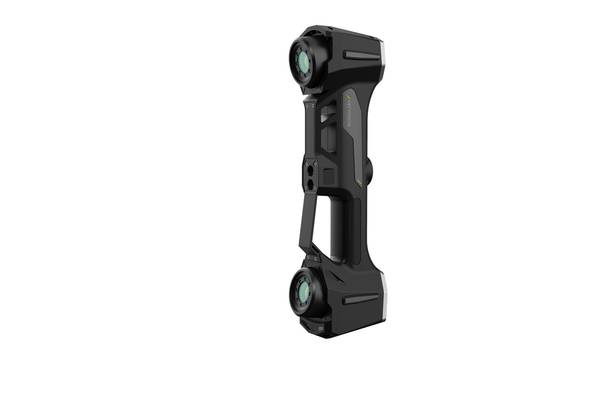

INSVISION AlphaScan scanner 3D portatile a laser blu
AlphaScan scanner 3D portatile a laser blu

La risoluzione non va confusa con l’accuratezza dimensionale, che riguarda la vicinanza tra valore misurato e valore reale, né con il recupero completo di una caratteristica. Un dettaglio può essere distinguibile nella nuvola di punti senza che la sua intera geometria sia ricostruita nella mesh. La verifica su un particolare rappresentativo serve a osservare come la risoluzione si manifesta sul dato reale, senza stabilire in anticipo un esito di idoneità.

Cosa verificare su un componente rappresentativo

Su un particolare rappresentativo, verificare che la caratteristica minima richiesta sia maggiore del limite pratico di risoluzione nelle condizioni di distanza e risposta superficiale pianificate. Confermare che lo scanner possa produrre geometria distinguibile per quella caratteristica senza basarsi su dichiarazioni di accuratezza.

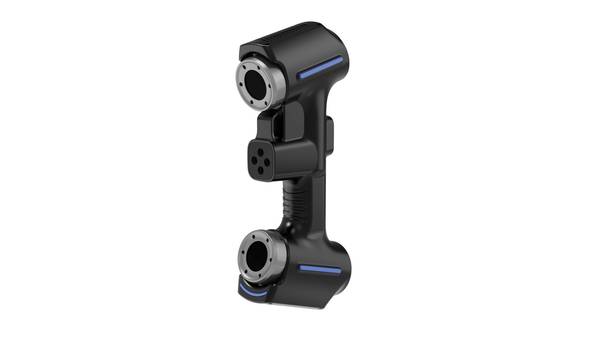

Dimostrazione di scansione 3D INSVISION AlphaScan

Verificare se la stessa caratteristica rimane distinguibile quando la distanza o la risposta superficiale cambiano. Lasciare irrisolta qualsiasi condizione in cui la caratteristica non sia testata a tutte le distanze o stati superficiali richiesti.

Cosa attestano i materiali ufficiali

L’evidenza ufficiale fornita stabilisce che il materiale operativo AlphaScan elenca l’ispezione dimensionale di particolari industriali, la digitalizzazione 3D di fori profondi e superfici complesse e la reverse engineering con ricostruzione di modelli CAD come lavori applicabili. Documenta inoltre la preparazione della scansione, le modalità di scansione, l’acquisizione dei dati, la modifica dei dati, la gestione di mesh o modelli, l’esportazione, l’ispezione dimensionale e i flussi di lavoro di reverse engineering.

L’evidenza non stabilisce un risultato o una decisione di accettazione per il particolare attuale. Non quantifica la risoluzione per una specifica dimensione della caratteristica, risposta superficiale o distanza.

FAQ

Cosa copre questo argomento?

Copre la relazione tra la Risoluzione dello scanner 3D e la dimensione della caratteristica, la risposta superficiale, la distanza e l’accettazione per particolari con caratteristiche geometriche fini, separando la risoluzione dall’accuratezza dimensionale.

Come valido la risoluzione su un particolare rappresentativo?

Verificare che la caratteristica minima richiesta rimanga distinguibile nelle condizioni di distanza e risposta superficiale pianificate, e controllare se tale distinguibilità cambia quando la distanza o la risposta superficiale variano.

Cosa stabilisce l’evidenza ufficiale AlphaScan per la risoluzione?

Il materiale operativo ufficiale AlphaScan stabilisce lavori applicabili tra cui l’ispezione dimensionale di particolari industriali, la digitalizzazione 3D di fori profondi e superfici complesse e la reverse engineering con ricostruzione di modelli CAD, ma non stabilisce un risultato o una decisione di accettazione per il particolare attuale.
